АНТЕННА ПИТАНИЯ БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА Звуковой сигнал Гудок Магнитола Мультимедия ПРИВОД ЗЕРКАЛ ПРИВОД СТЕКЛОПОДЪЕМНИКОВ Система антизапотевания СИСТЕМА ОХЛАЖДЕНИЯ СИСТЕМЫ ПАМЯТИ СИСТЕМЫ СИДЕНИЙ Стартер Генератор Стеклоочистители и Стеклоомыватели Дворники ЦЕНТРАЛЬНЫЙ ЗАМОК

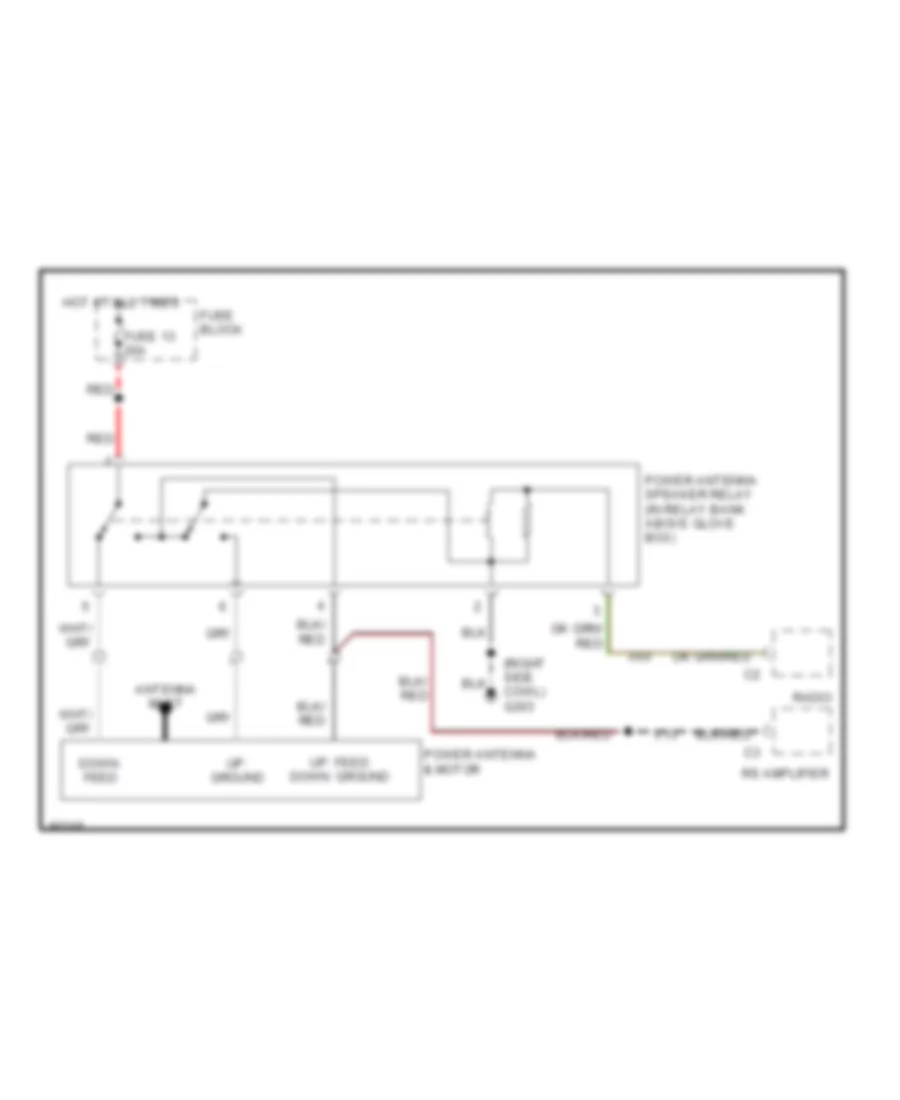

АНТЕННА ПИТАНИЯ Электросхема антенны для Chrysler New Yorker Fifth Avenue 1991 Электросхема антенны для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 15 (right side cowl) g203 Antenna mast Down: feed Fuse 13 20a Fuse block Hot at all times Power antenna & motor Power antenna speaker relay (in relay bank above glove box) Radio Red Rs amplifier Up: feed down: ground Up: ground X13 X60

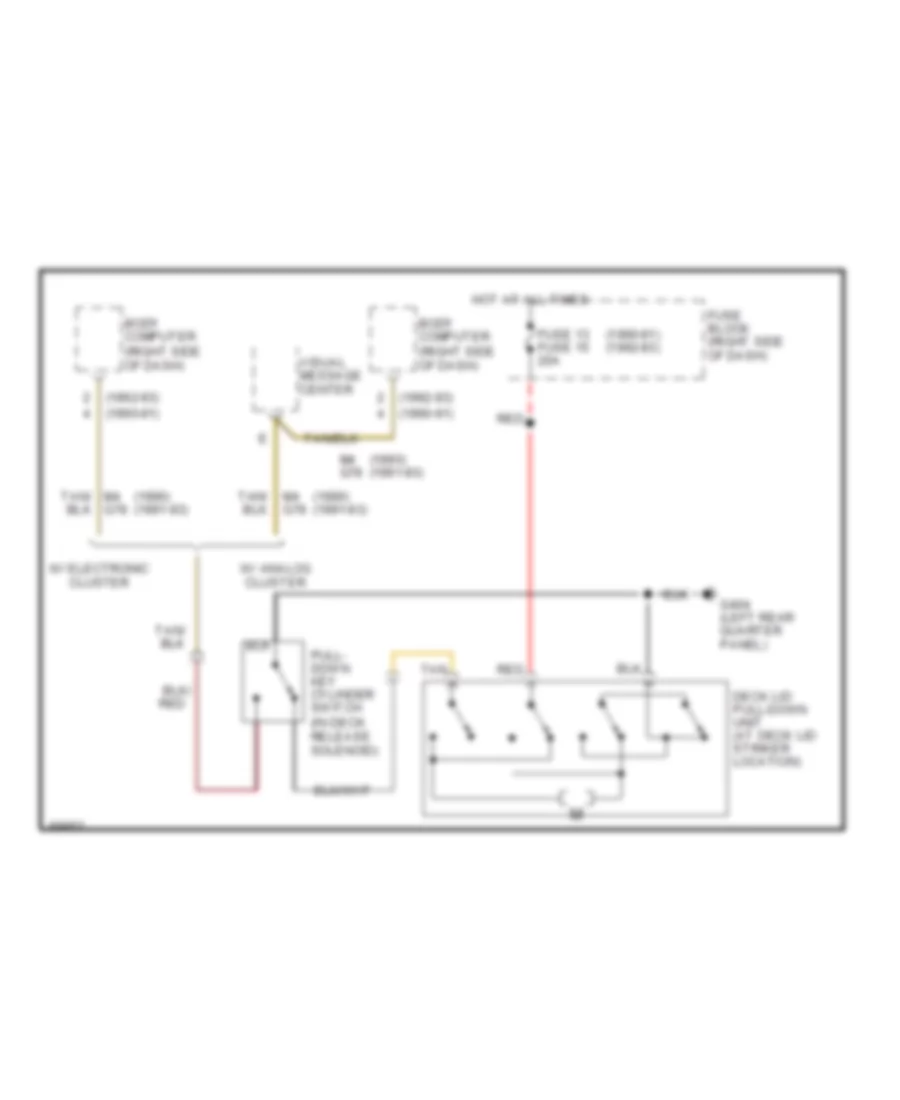

БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА Электросхема закрывания багажника для Chrysler New Yorker Fifth Avenue 1991 Электросхема закрывания багажника для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 18 (1990) (1991-93) (1990-91) (1990-91) (1992-93) (1992-93) Body computer (right side of dash) Deck lid pull-down unit (at deck lid striker location) Fuse 13 fuse 15 20a Fuse block (right side of dash) G404 (left rear quarter panel) Hot at all times M4 g78 Pull- down key cylinder switch (in deck release solenoid) Red Tan Tan/ m4 g78 Visual message center W/ analog cluster W/ electronic cluster Электросхема открывания багажника для Chrysler New Yorker Fifth Avenue 1991 Электросхема открывания багажника для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 8 (1990-91) (1992-93) Deck lid release solenoid (rear of deck lid) Deck lid release switch Door locks system Fuse 13 fuse 15 20a Fuse block (right side of dash) Hot at all times Red

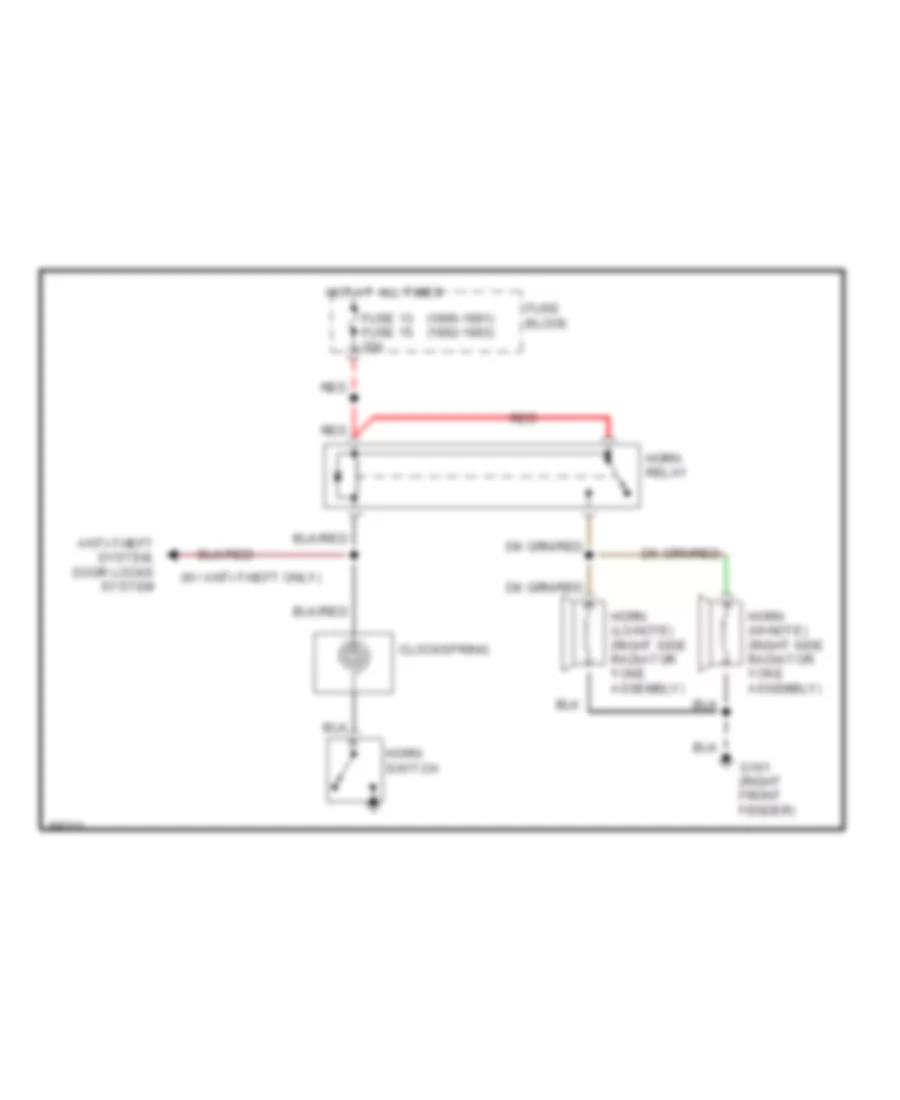

Звуковой сигнал Гудок Электросхема звукового сигнал Гудка для Chrysler New Yorker Fifth Avenue 1991 Электросхема звукового сигнал Гудка для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 13 (1990-1991) (1992-1993) (w/ anti-theft only) Anti-theft system, door locks system Clockspring Fuse 13 fuse 15 20a Fuse block G101 (right front fender) Horn (hi-note) (right side radiator yoke assembly) Horn (lo-note) (right side radiator yoke assembly) Horn relay Horn switch Hot at all times Red

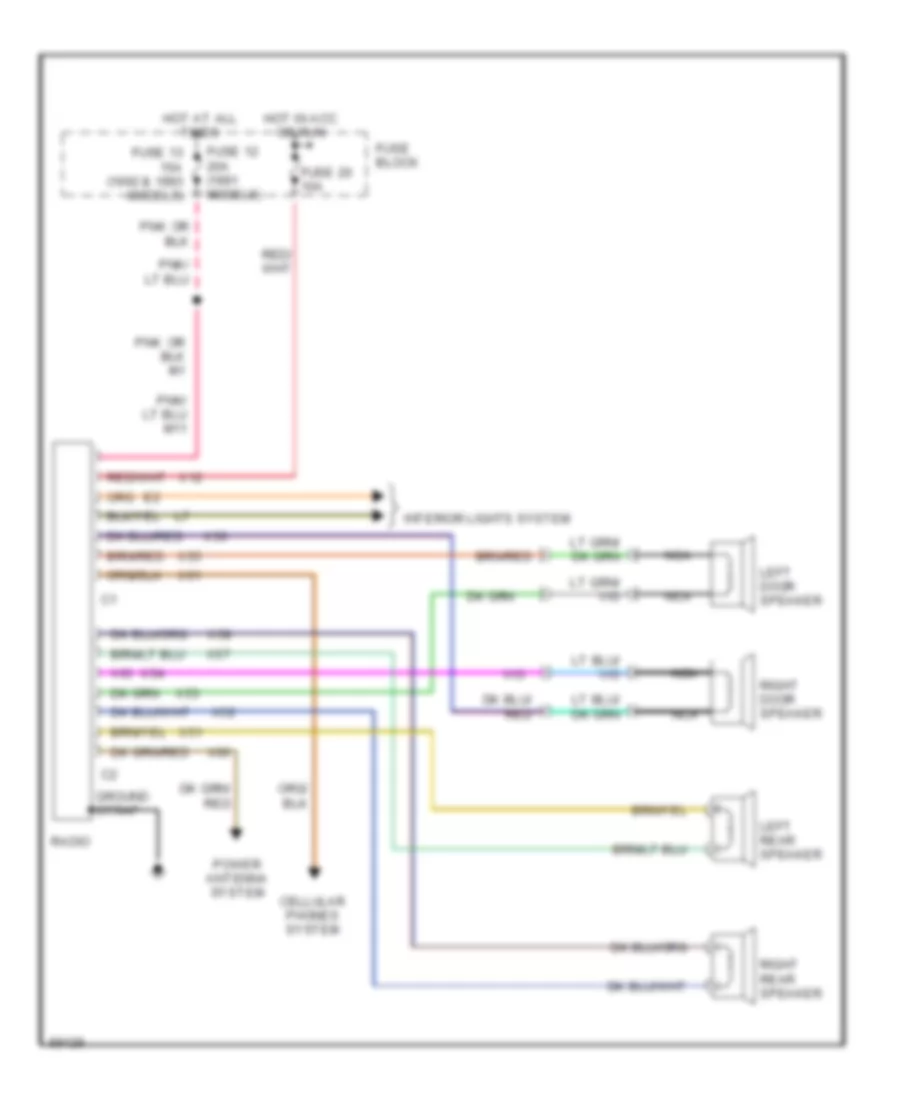

Магнитола Мультимедия Электросхемы магнитолы, Стандартная комплектация для Chrysler New Yorker Fifth Avenue 1991 Электросхемы магнитолы, Стандартная комплектация для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 28 Cellular phones system Fuse 12 20a (1991 models) Fuse 13 15a (1992 & 1993 models) Fuse 20 10a Fuse block Ground strap Hot at all times Hot in acc or run Interior lights system Left door speaker Left rear speaker Nca Pnk Power antenna system Radio Right door speaker Right rear speaker X12 X51 X52 X53 X54 X55 X56 X57 X58 X60 X61 Электросхемы магнитолы, Стандартная комплектация С усилитель RS для Chrysler New Yorker Fifth Avenue 1991 Электросхемы магнитолы, Стандартная комплектация С усилитель RS для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 50 (left rear quarter panel) g402 F75 Fuse 12 20a (1991 models) Fuse 13 15a (1992 & 1993 models) Fuse 16 15a Fuse 20 10a Fuse block Ground strap Hot at all times Hot in acc or run Interior lights system Left door speaker Left front speaker Left rear speaker Nca Pnk Power antenna system Radio Right door speaker Right front speaker Right rear speaker Rs amplifier Tan/red X12 X13 X51 X52 X53 X54 X55 X56 X57 X58 X60 X80 X81 X82 X83 X84 X85 X86 X87 X91 X92 X93 X94 X95 X96 X97 X98

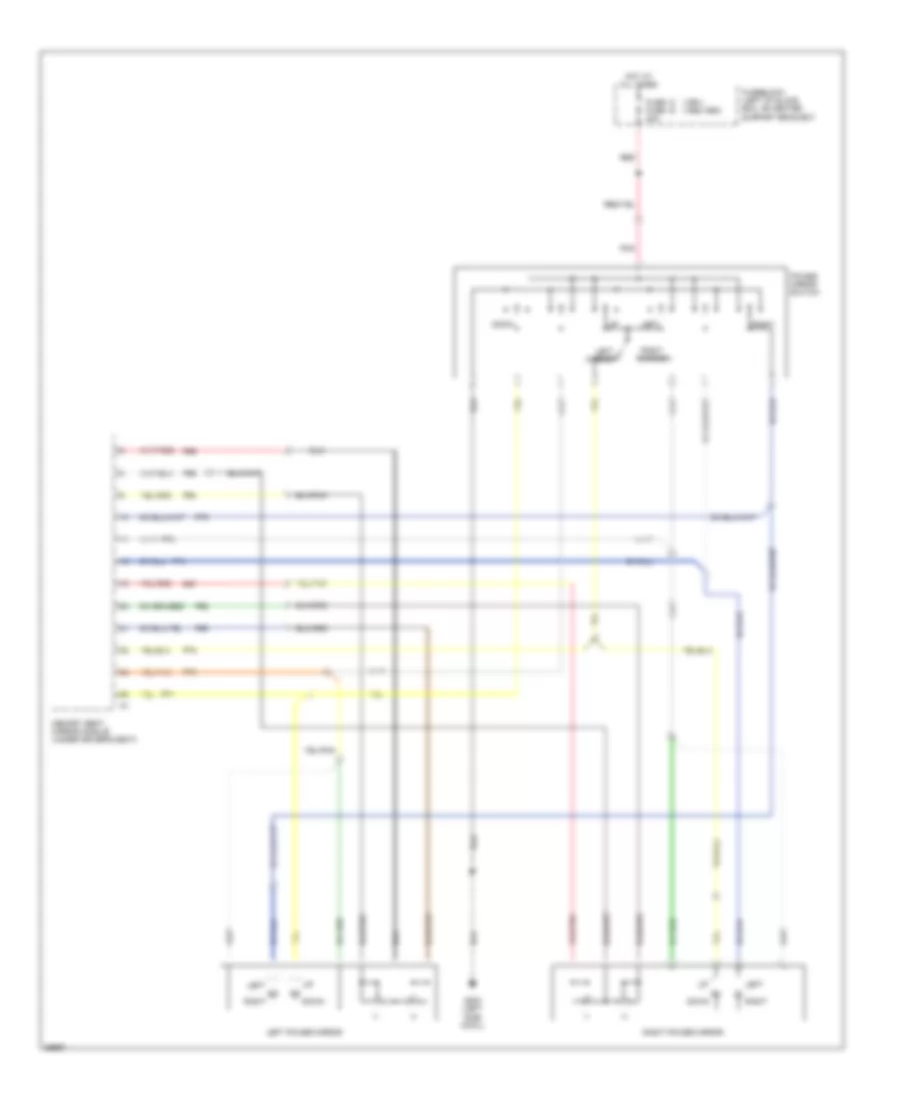

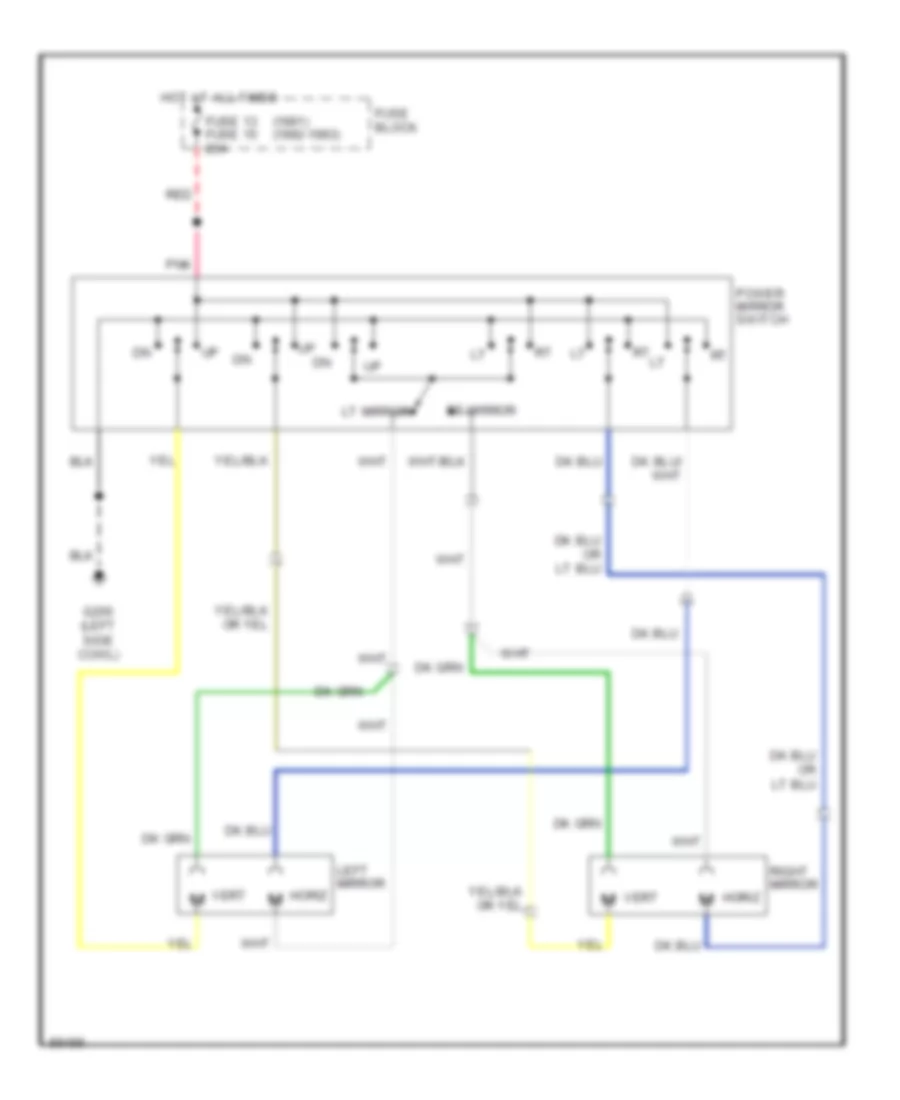

ПРИВОД ЗЕРКАЛ Электросхема автозатемнения зеркала заднего вида для Chrysler New Yorker Fifth Avenue 1991 Электросхема автозатемнения зеркала заднего вида для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 7 Anti-lock brakes system, exterior lights system Automatic day/night mirror Fuse 10a Fuse block G121 (1990) (front windshield header, under headliner) G402 (1991-1993) (left rear quarter panel) Hot in run Электросхема привода зеркал для Chrysler New Yorker Fifth Avenue 1991 Электросхема привода зеркал для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 16 (1991) (1992-1993) Fuse 13 fuse 15 20a Fuse block G200 (left side cowl) Horiz Horiz m Hot at all times Left mirror Lt mirror M vert Pnk Power mirror switch Red Right mirror Rt mirror Vert m

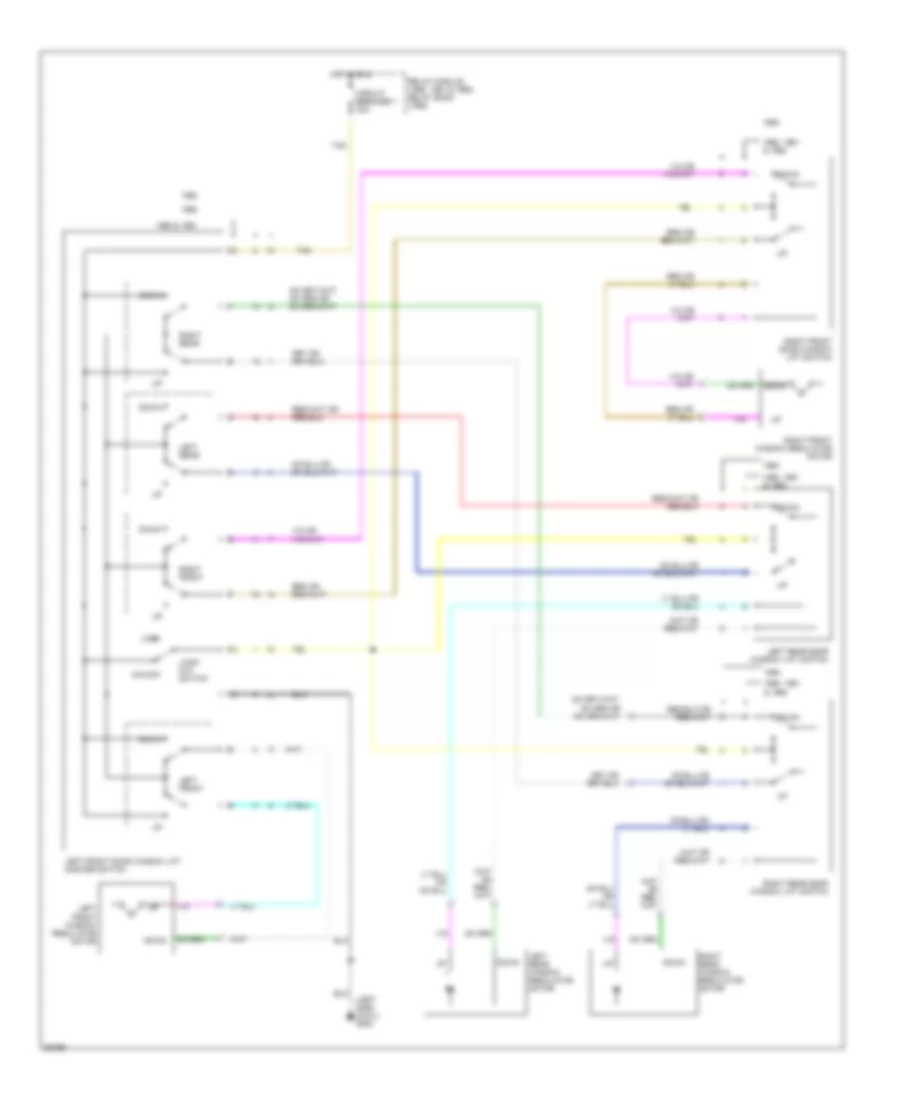

ПРИВОД СТЕКЛОПОДЪЕМНИКОВ Электросхема стеклоподъемников для Chrysler New Yorker Fifth Avenue 1991 Электросхема стеклоподъемников для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 23 (left side cowl) g200 1990 & 1991 1990, 1991 & 1992 Circuit breaker 1 30a Down Hot in run Left front Left front door window lift master switch Left front window regulator motor Left rear Left rear door window lift switch Left rear window regulator motor Lock Lock- out switch Relay module (1990, 1991 & 1992) relay bank (1993) Right front Right front door window lift switch Right front window regulator motor Right rear Right rear door window lift switch Right rear window regulator motor Tan Unlock

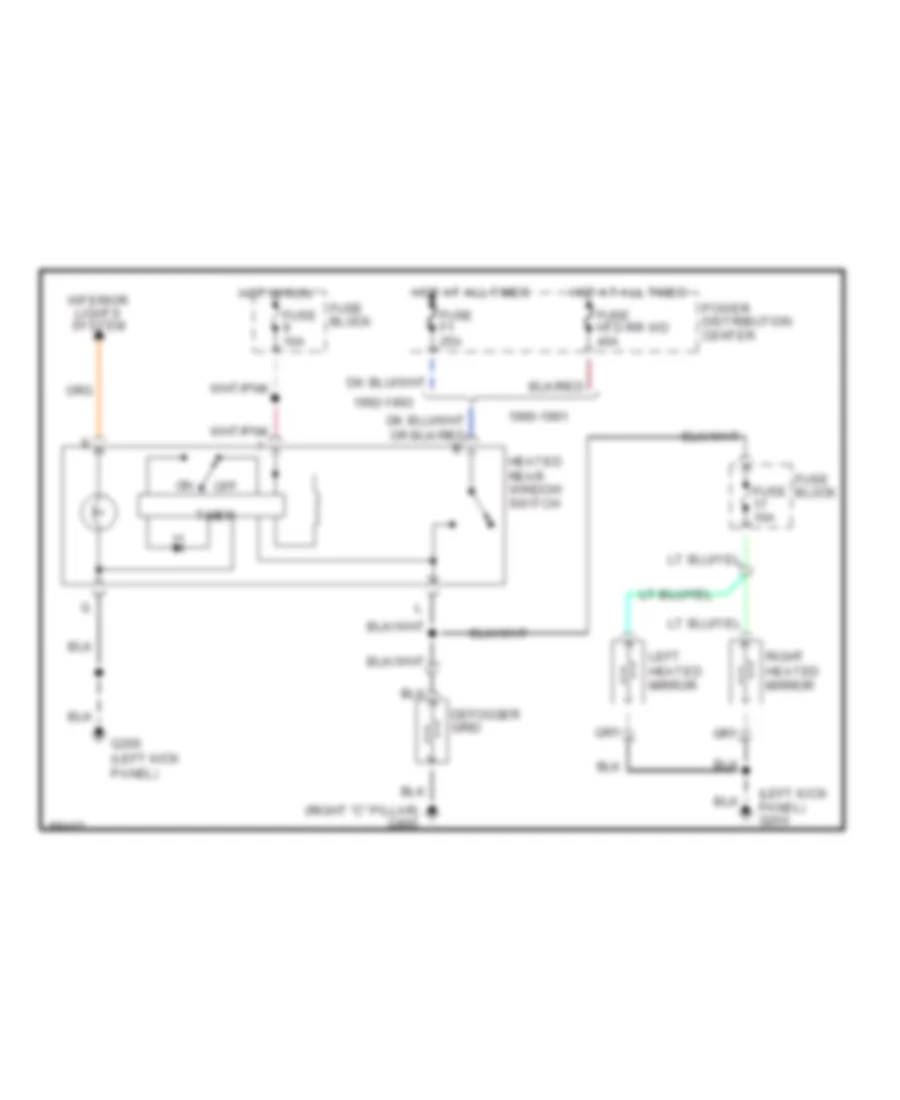

Система антизапотевания Электросхема систем антизапотевания для Chrysler New Yorker Fifth Avenue 1991 Электросхема систем антизапотевания для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 20 (left kick panel) (left kick panel) g200 (right "c" pillar) g905 1990-1991 1992-1993 Defogger grid Fuse 10a Fuse block Fuse f1 25a Fuse htd rr wd 40a G200 Heated rear window switch Hot at all times Hot in run Interior lights system Left heated mirror Off Power distribution center Right heated mirror Timer

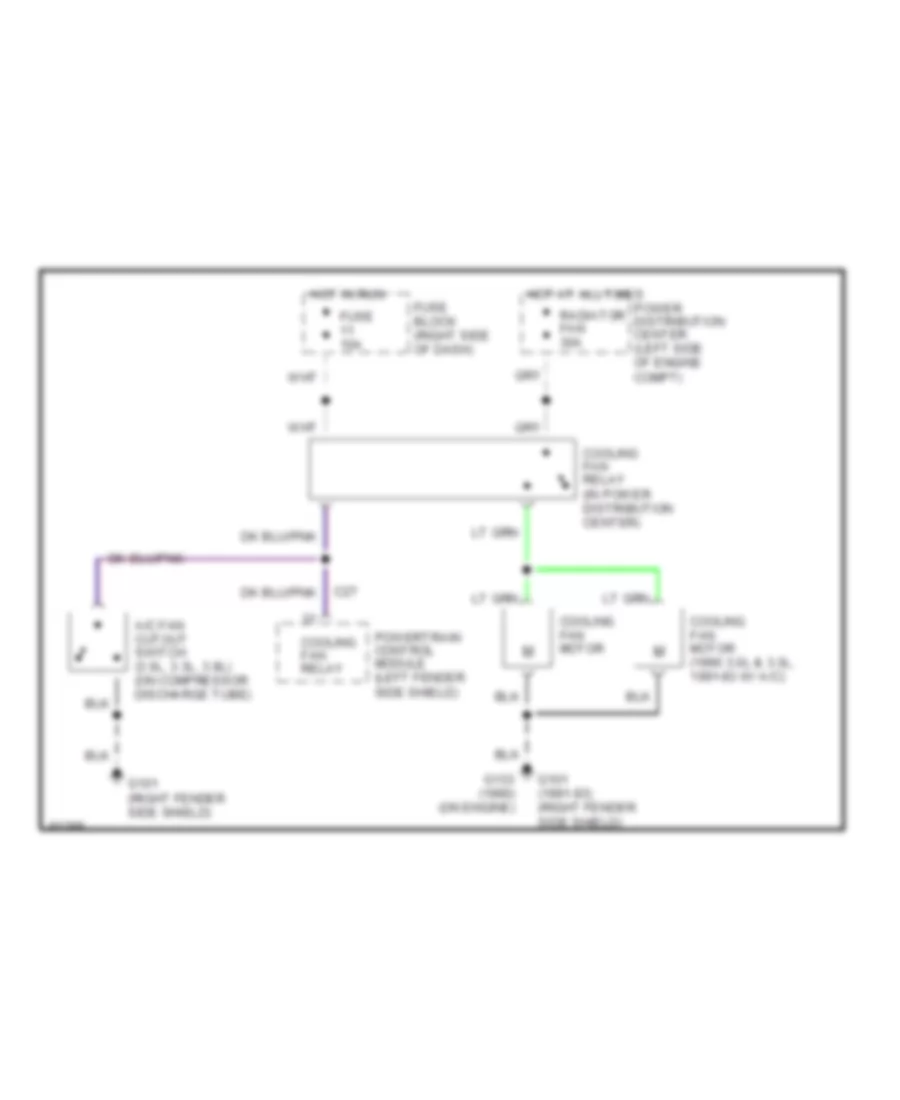

СИСТЕМА ОХЛАЖДЕНИЯ Электросхема системы охлаждения для Chrysler New Yorker Fifth Avenue 1991 Электросхема системы охлаждения для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 16 A/c fan cutout switch (3.0l, 3.3l, 3.8l) (on compressor discharge tube) C27 Cooling fan relay Cooling fan motor Cooling fan motor (1990 3.0l & 3.3l, 1991-93 w/ a/c) Cooling fan relay (in power distribution center) Fuse 10a Fuse block (right side of dash) G101 (1991-93) (right fender side shield) G101 (right fender side shield) G133 (1990) (on engine) Hot at all times Hot in run Power distribution center (left side of engine compt) Powertrain control module (left fender side shield) Radiator fan 30a

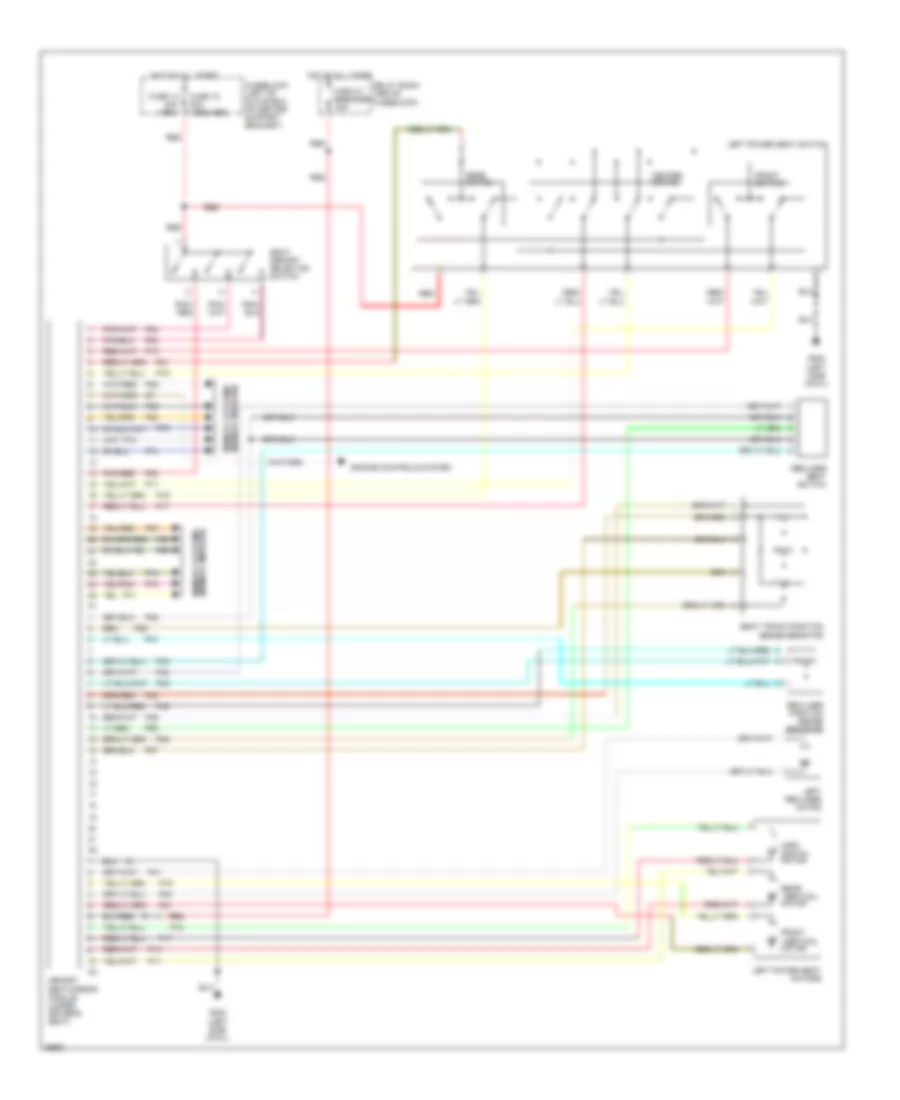

СИСТЕМЫ ПАМЯТИ Электросхема памяти зеркал для Chrysler New Yorker Fifth Avenue 1991 Электросхема памяти зеркал для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 28 (1991) (1992-1993) Down Fuse 13 fuse 15 20a Fuseblock (left of glove box, on center support bracket) G200 (left side cowl) Hot at all times Left Left mirror Left power mirror Memory seat/ mirror module (under driver's seat) P64 P65 P66 P67 P68 P69 P70 P71 P72 P73 P74 P75 Pnk Power mirror switch Red Right Right mirror Right power mirror Электросхема памяти сидений для Chrysler New Yorker Fifth Avenue 1991 Электросхема памяти сидений для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 61 (memory mirrors) memory systems Center switch Circuit breaker 30a Engine controls system Front switch Front vertical motor Fuse 13 20a (1991) Fuse 15 20a (1992-1993) Fuseblock (left of glove box, on center support bracket) G200 (left side cowl) Hori- zontal motor Hot at all times Left power seat motors Left power seat switch Left recliner motor Memory seat/mirror module (under driver's seat) Memory systems (memory mirrors) P11 P13 P15 P17 P19 P21 P22 P23 P24 P25 P26 P27 P28 P29 P40 P41 P43 P45 P46 P47 P48 P49 P50 P64 P65 P66 P67 P68 P70 P71 P72 P73 P74 P75 Pnk/ red Pnk/red Rear switch Rear vertical motor Recliner position sense resistor Recliner seat switch Red Relay bank (above fuseblock) Seat memory selector switch Seat track position sense resistor

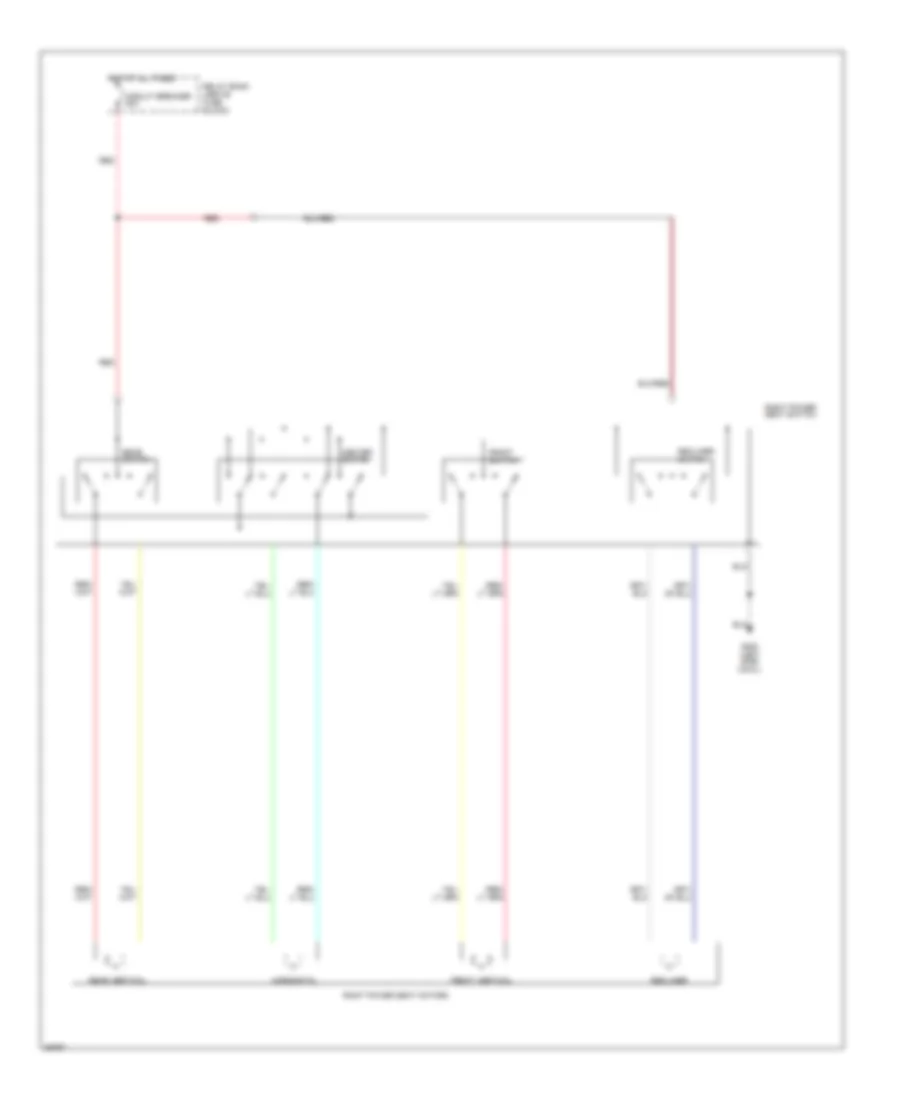

СИСТЕМЫ СИДЕНИЙ Электросхема привода сидений, без глубокое кресло для Chrysler New Yorker Fifth Avenue 1991 Электросхема привода сидений, без глубокое кресло для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 14 Center switch Circuit breaker 30a Front switch Front vertical G200 (left side cowl) Horizontal Hot at all times Left power seat motors Left power seat switch Rear switch Rear vertical Relay bank (above fuse block) Right power seat motors Right power seat switch правильная Электросхема привода сидений, С глубокое кресло для Chrysler New Yorker Fifth Avenue 1991 правильная Электросхема привода сидений, С глубокое кресло для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 15 Center switch Circuit breaker 30a Front switch Front vertical G200 (left side cowl) Horizontal Hot at all times Rear switch Rear vertical Recliner Recliner switch Red Relay bank (above fuse block) Right power seat motors Right power seat switch

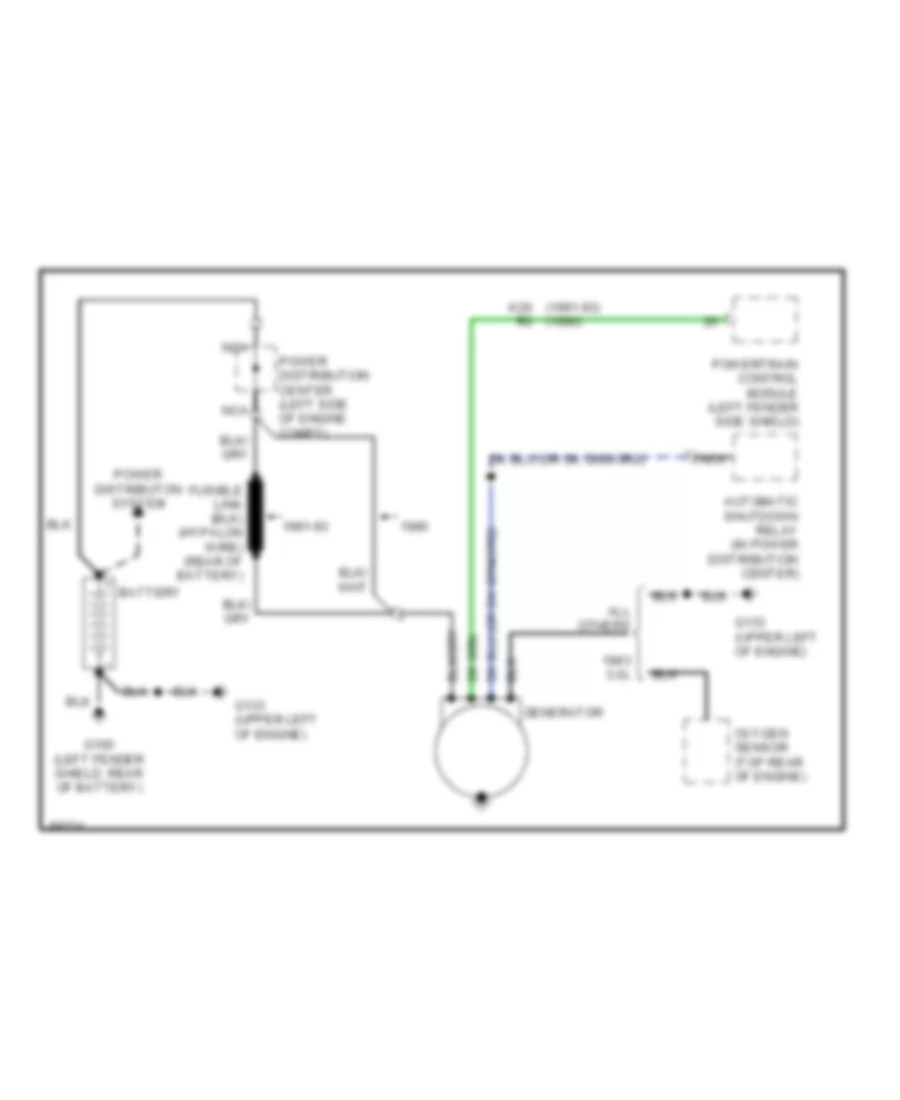

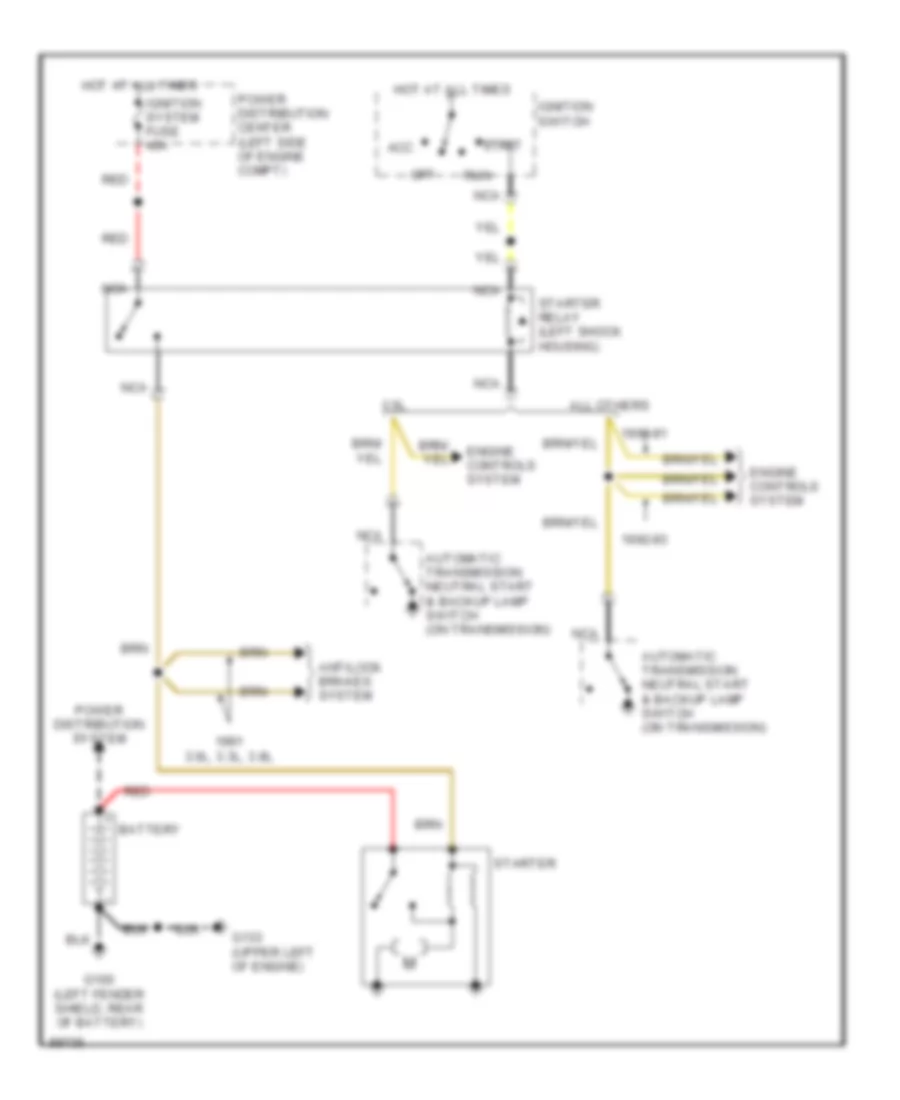

Стартер Генератор Электросхема Генератора для Chrysler New Yorker Fifth Avenue 1991 Электросхема Генератора для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 15 (1990) (1991-93) k20 r3 1991-93 3.0l All others Automatic shutdown relay (in power distribution center) Battery G100 (left fender shield, rear of battery) G133 (upper left of engine) Generator Nca Oxygen sensor (top rear of engine) Power distribution center (left side of engine compt) Power distributon system Powertrain control module (left fender side shield) Электросхема стартера для Chrysler New Yorker Fifth Avenue 1991 Электросхема стартера для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 24 1990-91 1992-93 2.5l 3.0l, 3.3l, 3.8l Acc All others Antilock brakes system Automatic transmission neutral start & backup lamp switch (on transmission) Battery Engine controls system G100 (left fender shield, rear of battery) G133 (upper left of engine) Hot at all times Ignition switch Ignition system fuse 40a Nca Off Power distribution center (left side of engine compt) Power distribution system Red Run Start Starter Starter relay (left shock housing)

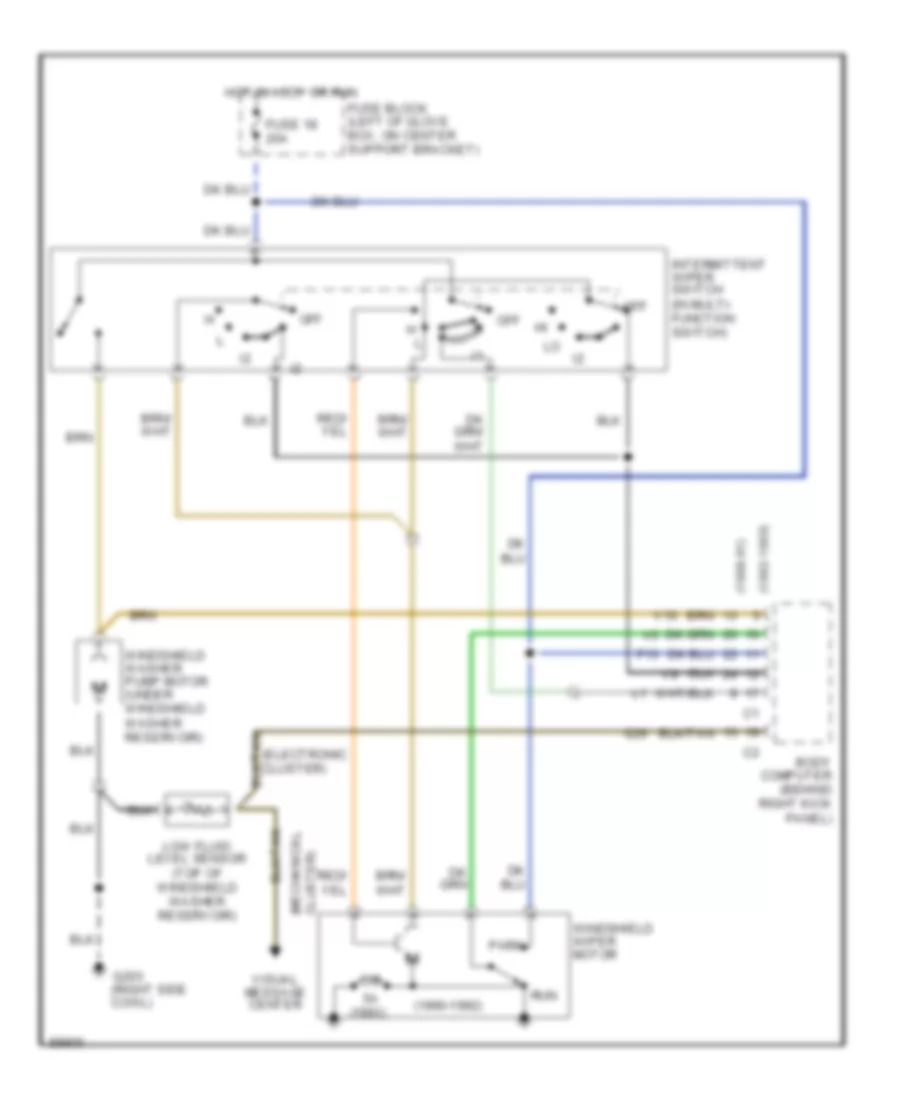

Стеклоочистители и Стеклоомыватели Дворники Электросхема стеклоочистителя, дворников и омывателя для Chrysler New Yorker Fifth Avenue 1991 Электросхема стеклоочистителя, дворников и омывателя для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 24 (1990-1992) (1990-91) (1992-1993) (1993) (electronic cluster) (mechanical cluster) Body computer (behind right kick panel) C/b F13 Fuse 18 20a Fuse block (left of glove box, on center support bracket) G203 (right side cowl) G29 H l Hot in accy or run Intermittent wiper switch (in multi- function switch) Low fluid level sensor (top of windshield washer reservoir) Off Park Run V10 Visual message center Windshield washer pump motor (under windshield washer reservoir) Windshield wiper motor

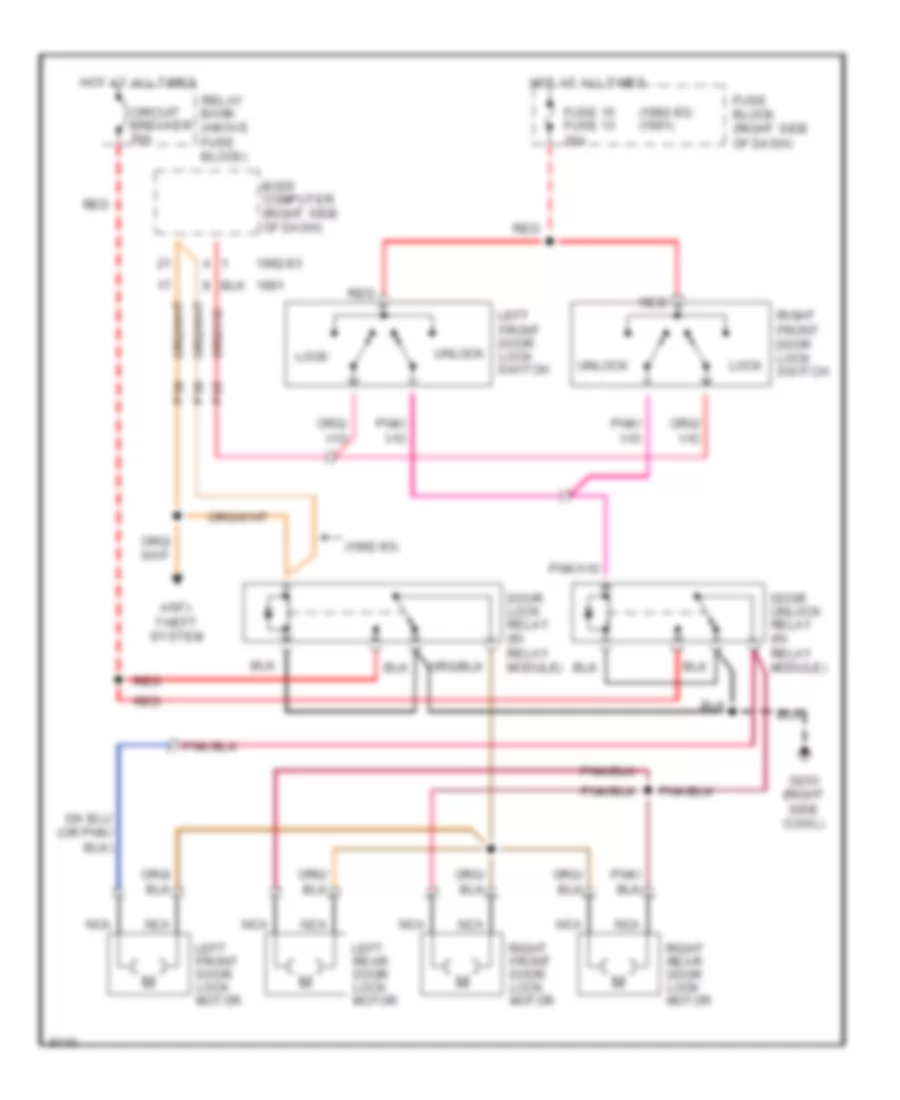

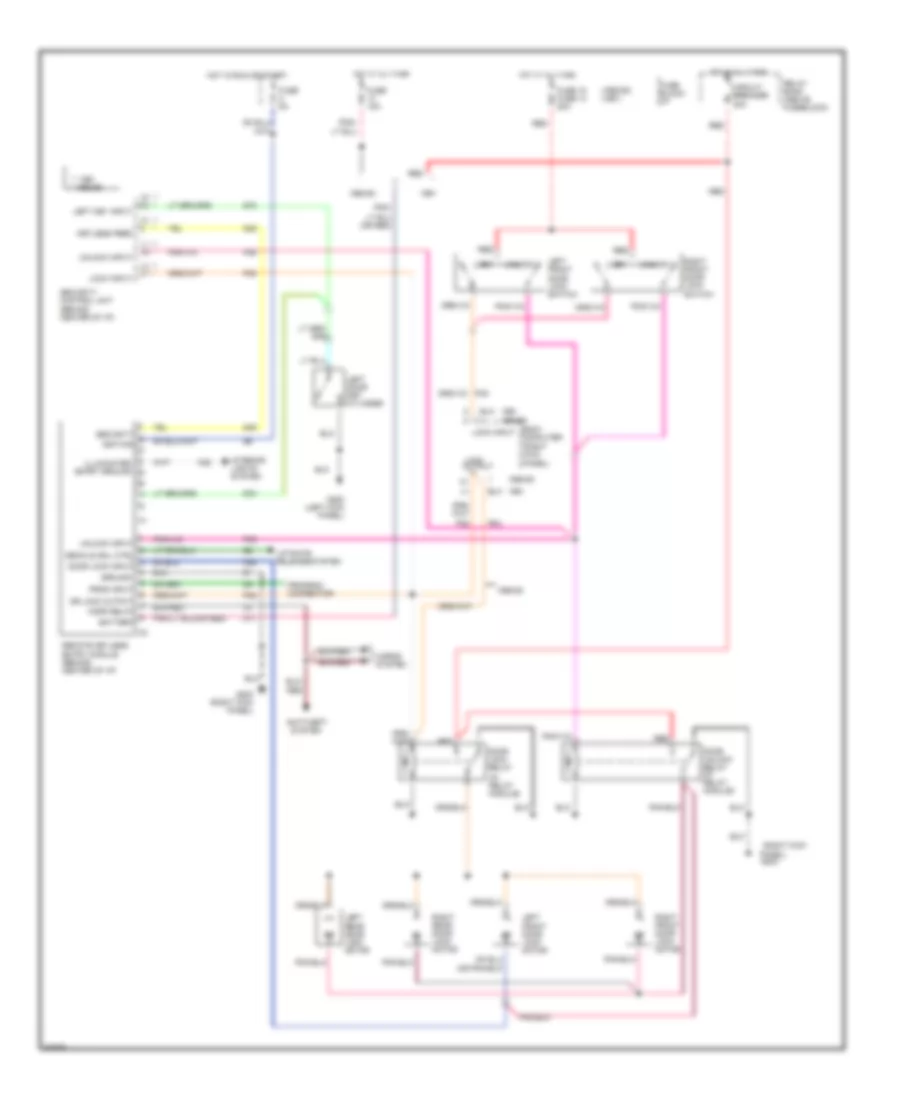

ЦЕНТРАЛЬНЫЙ ЗАМОК Электросхема центрального замка для Chrysler New Yorker Fifth Avenue 1991 Электросхема центрального замка для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 25 (1992-93) (1992-93) (1991) 1992-93 Anti- theft system Body computer (right side of dash) Circuit breaker 30a Door lock relay (in relay module) Door unlock relay (in relay module) Fuse 15 fuse 13 20a Fuse block (right side of dash) G203 (right side cowl) Hot at all times Left front door lock motor Left front door lock switch Left rear door lock motor Lock Nca P35 P38 Red Relay bank (above fuse block) Right front door lock motor Right front door lock switch Right rear door lock motor Unlock Электросхема системы безключевого доступа для Chrysler New Yorker Fifth Avenue 1991 Электросхема системы безключевого доступа для Chrysler New Yorker Fifth Avenue 1991 - Список элементов: 63 (1992-93) (1991) (in relay module) (right kick panel) (right kick ** * ** 1991 * 1992-93 1992-93 Antitheft system Body computer Circuit breaker 30a Decklid sol ctrl Door lock input Door lock relay Door unlock relay (in relay module) Dr lock output Fuse 15 fuse 13 20a Fuse 15a Fuse 5a Fuse block: i/p G200 (left kick panel) G203 G203 (right kick panel) G49 G73 Ground Horn relay battery Horns system Hot at all times Hot in run or start Ignition Illuminated entry ground Interior lights system Keyless feed Left door key cylinder Left front door lock motor Left front door lock switch Left key input Left rear door lock motor Liftgate release Lock Lock input Lock output M11 M22 P35 P36 P38 P55 Panel) Pnk/ Prog input Program connector Red Relay bank (above fuseblock) Remote keyless entry module (behind center of i/p) Right front door lock motor Right front door lock switch Right rear door lock motor Security Security control unit (behind center of i/p) System Unlock Unlock input
