Все схемы для электропроводки Mazda Navajo DX 1992

Звуковой сигнал Гудок

Электросхема звукового сигнал Гудка, С Регулировка скорости для Mazda Navajo DX 1992

Электросхема звукового сигнал Гудка, С Регулировка скорости для Mazda Navajo DX 1992 - Список элементов:

• C 1996 vftc
• Fuse 8 20a
• Fuse box (left side of i/p)
• G203 (right kick panel)
• High pitch horn (behind left headlight)
• Horn relay (center of i/p)
• Horn switch
• Hot at all times
• Low pitch horn (behind left headlight)
• Steering wheel control switch

Электросхема звукового сигнал Гудка, без Регулировка скорости для Mazda Navajo DX 1992

Электросхема звукового сигнал Гудка, без Регулировка скорости для Mazda Navajo DX 1992 - Список элементов:

• C 1996 vftc
• Fuse 8 20a
• Fuse box (left side of i/p)
• High pitch horn (behind left headlight)
• Horn switch
• Hot at all times
• Low pitch horn (behind left headlight)
• Slip ring
• Steering wheel control switch

Магнитола Мультимедия

Электросхемы магнитолы, С JBL для Mazda Navajo DX 1992

Электросхемы магнитолы, С JBL для Mazda Navajo DX 1992 - Список элементов:

• (1991)
• (connector j-o7 grounds shield at radio)
• Combination switch
• Fuse 15a
• Fuse 20a
• Fuse box (left side of dash)
• G102 (left front shock tower)
• G200 (left kick panel)
• G201 (right side of i/p)
• Head
• Hot at all times
• Hot in accy or on
• Interior lights system
• J-01
• J-07
• J-08
• J-09
• Jbl premium electronic radio w/ cassette
• Left front speaker
• Left rear speaker
• Nca
• Off
• Park
• Premium sound amplifier (right rear of cargo compartment)
• Red
• Right front speaker
• Right rear speaker
• Subwoofer amplifier (right rear of cargo compartment)
• Subwoofer speaker

Электросхемы магнитолы, без JBL для Mazda Navajo DX 1992

Электросхемы магнитолы, без JBL для Mazda Navajo DX 1992 - Список элементов:

• (1991)
• Combination switch
• Fuse 15a
• Fuse box (left side of dash)
• G102 (left front shock tower)
• G200 (left kick panel)
• G201 (right side of i/p)
• Head
• Hot at all times
• Hot in accy or on
• Interior lights system
• J-01
• J-02
• Left front speaker
• Left rear speaker
• Off
• Park
• Red
• Right front speaker
• Right rear speaker
• Stereo radio/ tape player

Подогрев стекол и зеркал

Электросхема подогрева стекол и зеркал для Mazda Navajo DX 1992

Электросхема подогрева стекол и зеркал для Mazda Navajo DX 1992 - Список элементов:

• Fuse 11 40a (1993 & 1994)
• Fuse 13 10a
• Fuse 2 40a (1992)
• Fuse 5 15a
• Fuse box (behind left side of i/p)
• G200 (left kick panel)
• G406 (left side of liftgate)
• Heated rear window switch
• Hot at all times
• Hot in run
• Hot with headlamp switch in park or head position (rheostat controlled)
• On indicator
• On/off switch
• Power distribution box (right side of engine compartment)
• Rear window defrost grid
• Switch illumination
• Timing circuit
• Wiper washer system: liftgate/ wiper washer switch

ПРИВОД ЗЕРКАЛ

Электросхема привода зеркал для Mazda Navajo DX 1992

Электросхема привода зеркал для Mazda Navajo DX 1992 - Список элементов:

• (left kick panel)
• C 1996 vftc
• Direct- ional control switch
• Fuse 1 15a
• Fuse box (behind left side of i/p)
• G200
• Hot at all times
• L/r motor
• L/r switch
• Left
• Left motor
• Power mirror switch
• Red
• Right
• Right motor
• Up/dn motor
• Up/dn switch

ПРИВОД СТЕКЛОПОДЪЕМНИКОВ

Электросхема стеклоподъемников для Mazda Navajo DX 1992

Электросхема стеклоподъемников для Mazda Navajo DX 1992 - Список элементов:

• Circuit breaker 30a
• Down
• Fuse box (under left side of dash)
• G200 (left kick panel)
• Hot in acc or run
• Left front window motor
• Left switch
• Master window control switch
• One touch module (left front door)
• Red
• Right front window control switch
• Right front window motor
• Right switch

СИСТЕМЫ СИДЕНИЙ

Электросхема привода сидений для Mazda Navajo DX 1992

Электросхема привода сидений для Mazda Navajo DX 1992 - Список элементов:

• C 1996 vftc
• Fuse 7 60a
• G200 (left kick panel)
• Hot at all times
• Left power lumbar seat control
• Power distribution box (right side of engine compartment)
• Right power lumbar seat control

Стартер Генератор

Электросхема Генератора для Mazda Navajo DX 1992

Электросхема Генератора для Mazda Navajo DX 1992 - Список элементов:

• 13b
• 14b
• Accy
• Alternator
• Battery
• Charge
• Fuse 15a
• Fuse 40a
• Fuse 60a
• Fusible link (12 ga)
• G101 (front of right front fender)
• Ignition switch
• Instrument cluster
• Lock
• Nca
• Off
• Power distribution box (right front fender)
• Red
• Run
• Start
• Starter relay (right front fender)

Электросхема стартера, A/T для Mazda Navajo DX 1992

Электросхема стартера, A/T для Mazda Navajo DX 1992 - Список элементов:

• (or pnk)
• Accy
• Battery
• Clutch triple function switch jumper (behind left side of dash)
• Electronic shift control module (under rear seat)
• Fuse 60a
• G101 (front of right front fender)
• Ignition switch
• Lock
• Nca
• Off
• Pnk
• Power distribution box (right front fender)
• Power distribution system
• Red
• Run
• Start
• Starter
• Starter relay (right front fender)
• Starter/backup lamp switch (on lower left side of transmission)

Электросхема стартера, M/T для Mazda Navajo DX 1992

Электросхема стартера, M/T для Mazda Navajo DX 1992 - Список элементов:

• (or pnk)
• Accy
• Battery
• Clutch triple function switch (behind left side of dash)
• Electronic shift control module (under rear seat)
• Fuse 60a
• G101 (front of right front fender)
• Ignition switch
• Lock
• Nca
• Off
• Pnk
• Power distribution box (right front fender)
• Power distribution system
• Red
• Run
• Start
• Starter
• Starter relay (right front fender)

Стеклоочистители и Стеклоомыватели Дворники

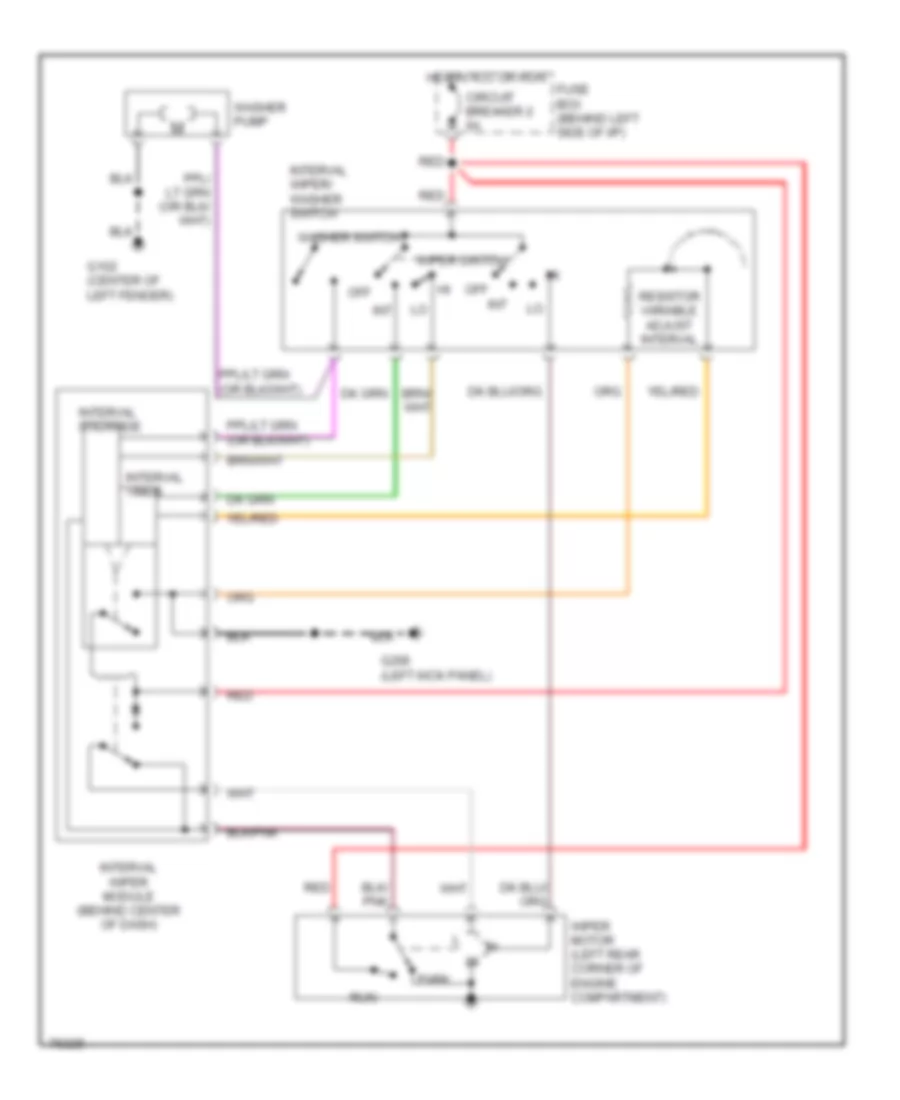

Электросхема переднего дворника стеклоочистителя и омывателя для Mazda Navajo DX 1992

Электросхема переднего дворника стеклоочистителя и омывателя для Mazda Navajo DX 1992 - Список элементов:

• Circuit breaker 2 6a
• Fuse box (behind left side of i/p)
• G102 (center of left fender)
• G200 (left kick panel)
• Hot in acc or run
• Int
• Interval override
• Interval timer
• Interval wiper module (behind center of dash)
• Interval wiper/ washer switch
• Off
• Park
• Red
• Resistor variable adjust interval
• Run
• Washer pump
• Washer switch
• Wiper motor (left rear corner of engine compartment)
• Wiper switch

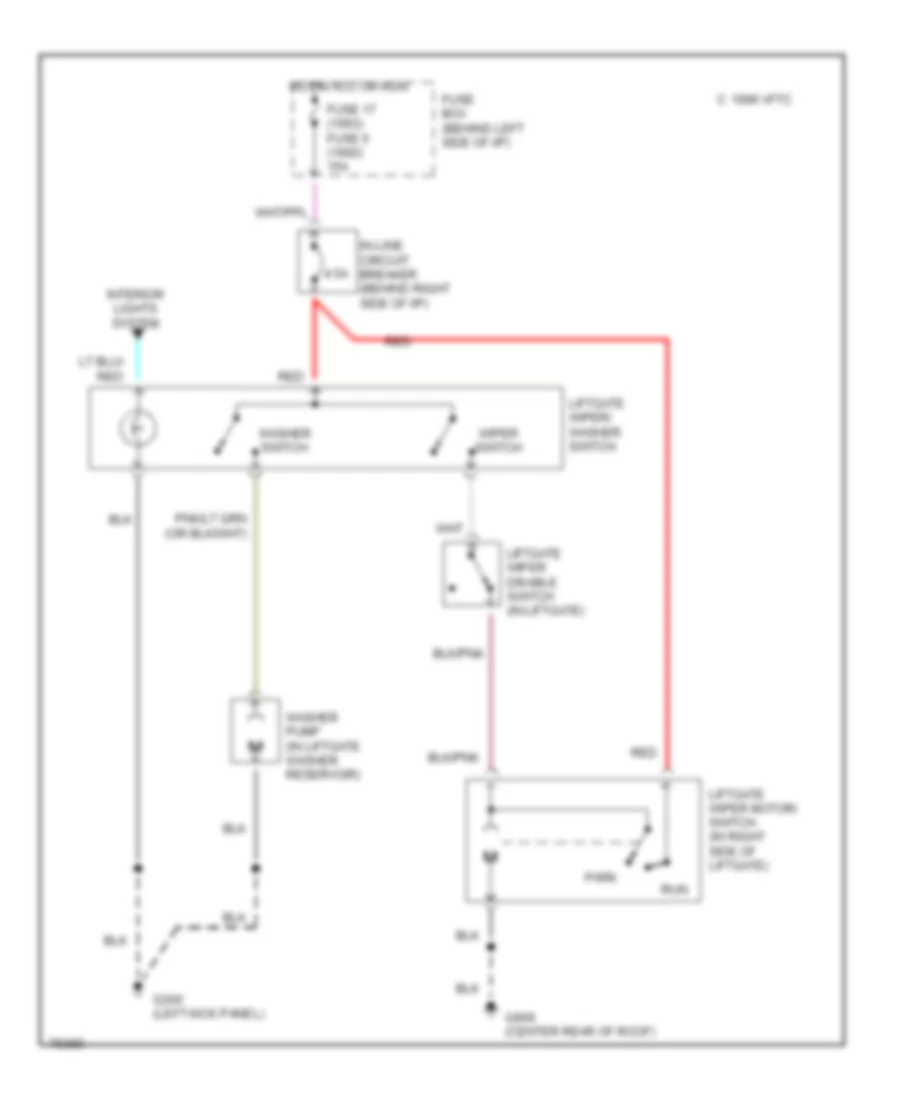

Электросхема заднего стеклоочистителя и омывателя стекла для Mazda Navajo DX 1992

Электросхема заднего стеклоочистителя и омывателя стекла для Mazda Navajo DX 1992 - Список элементов:

• 4.5a
• C 1996 vftc
• Fuse 17 (1993) fuse 6 (1992) 15a
• Fuse box (behind left side of i/p)
• G200 (left kick panel)
• G909 (center rear of roof)
• Hot in acc or run
• In-line circuit breaker (behind right side of i/p)
• Interior lights system
• Liftgate wiper disable switch (in liftgate)
• Liftgate wiper motor/ switch (in right side of liftgate)
• Liftgate wiper/ washer switch
• Park
• Red
• Run
• Washer pump (in liftgate washer reservoir)
• Washer switch
• Wiper switch

ЦЕНТРАЛЬНЫЙ ЗАМОК

Электросхема центрального замка для Mazda Navajo DX 1992

Электросхема центрального замка для Mazda Navajo DX 1992 - Список элементов:

• (except 1991) (1991 only)
• Driver's door lock switch
• Fuse 6 fuse 5 30a
• G200 (left kick panel)
• Hot at all times
• Left front door lock motor
• Liftgate lock motor
• Lock
• Passenger's door lock switch
• Power distribution box (right side of engine compartment)
• Right front door lock motor
• Unlock
