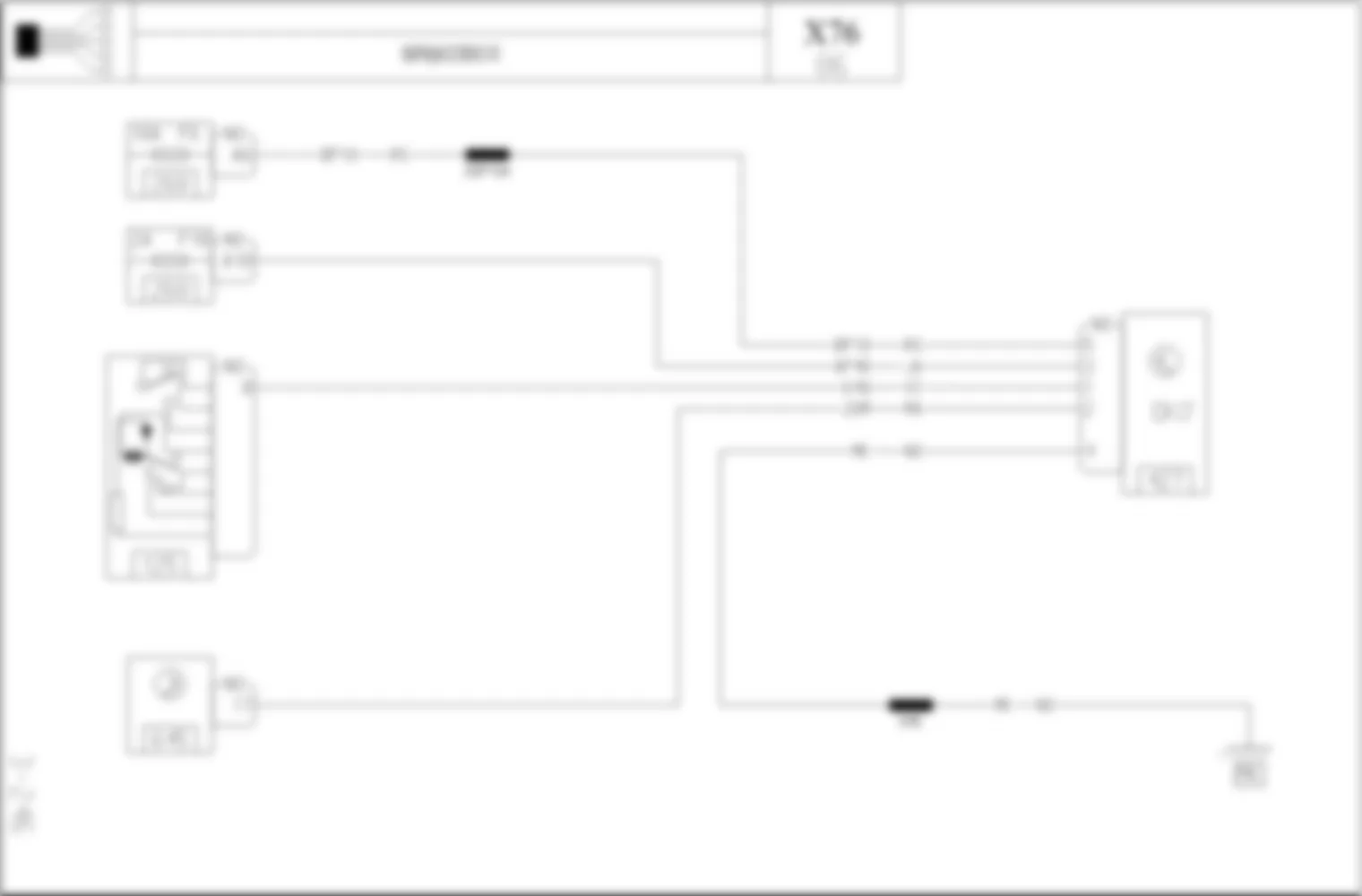

Электросхема ПОДГОТОВКА ПОД УСТАНОВКУ ОХРАННОЙ СИГНАЛИЗАЦИИ для Renault Kangoo II 2003-2008 2006-05-08
Электросхема подходит для следующей комплектации автомобиля:
-
Код Элемента При нажатии переход на распиновку разъема (при отсутствии информации, перехода не будет) | Наименовение Элемента При нажатии переход на расположение элемента (при отсутствии информации, перехода не будет) |
125 | ВЫКЛ. АВАР. СИГНАЛИЗ. |
20M | ЛЮМИНЕСЦ. ДИОД ЗАПИР. ДВЕРЕЙ |
260 | КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ |
427 | ЭБУ СИСТЕМЫ ОХРАННОЙ СИГНАЛИЗАЦИИ |
645 | КОММУТАЦИОННЫЙ БЛОК САЛОНА |
64Q | УПР. - РЕЛЕ ВРЕМЕНИ, РЕЛЕ-ПРЕРЫВАТЕЛЬ УКАЗ. ПОВОР. И АВАР. СИГНАЛИЗ. |
AP40 | + ПОСЛЕ ЗАМКА ЗАЖИГ. Ч/З ПРЕДОХР., ПРЕДОХР. ДОПОЛН. ЭЛЕКТРООБОРУД. |
BP10 | + АККУМУЛ. БАТАРЕИ Ч/З ПРЕДОХР. > ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ |
FCT_627 | |
MK | ЭЛЕКТИРЧЕСКАЯ "МАССА" ЛЕВОЙ ПЕРЕДНЕЙ СТОЙКИ |
Распиновки Разъемов и расположения элементов ПОДГОТОВКА ПОД УСТАНОВКУ ОХРАННОЙ СИГНАЛИЗАЦИИ для Renault Kangoo II 2003-2008 2006-05-08
Распиновка разъема 125 - ВЫКЛ. АВАР. СИГНАЛИЗ. для Renault Kangoo II 2003-2008 2006-05-08
Распиновка разъема 125 - ВЫКЛ. АВАР. СИГНАЛИЗ. для Renault Kangoo II 2003-2008 2006-05-08 |
|
Где находится элемент 125 - ВЫКЛ. АВАР. СИГНАЛИЗ. для Renault Kangoo II 2003-2008 2006-05-08
Распиновка разъема 260 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Kangoo II 2003-2008 2006-05-08
Распиновка разъема 260 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Kangoo II 2003-2008 2006-05-08 |
|
Где находится элемент 260 - КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ для Renault Kangoo II 2003-2008 2006-05-08
Распиновка разъема 427 - ЭБУ СИСТЕМЫ ОХРАННОЙ СИГНАЛИЗАЦИИ для Renault Kangoo II 2003-2008 2006-05-08
Распиновка разъема 427 - ЭБУ СИСТЕМЫ ОХРАННОЙ СИГНАЛИЗАЦИИ для Renault Kangoo II 2003-2008 2006-05-08 |
|
Где находится элемент 427 - ЭБУ СИСТЕМЫ ОХРАННОЙ СИГНАЛИЗАЦИИ для Renault Kangoo II 2003-2008 2006-05-08
Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Kangoo II 2003-2008 2006-05-08
Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Kangoo II 2003-2008 2006-05-08 |
|
