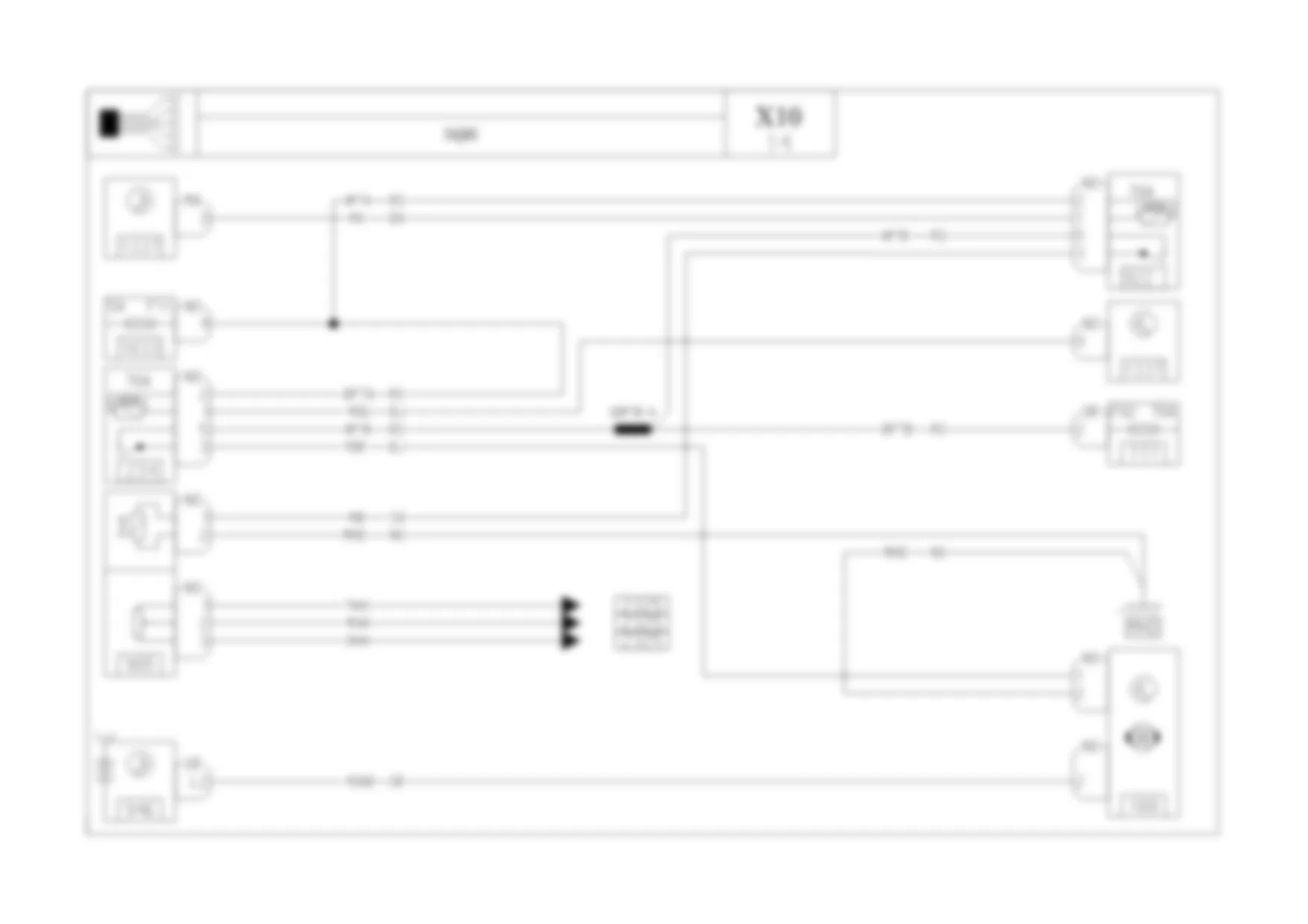

Электросхема ГРУППА ЭЛЕКТРОВЕНТ. СИСТЕМЫ ОХЛАЖДЕНИЯ для Renault Zoe 2012-2020 2014-11-03
Электросхема подходит для следующей комплектации автомобиля:
- ДВИГАТЕЛЬ 5AQ ИНДЕКС 601
Код Элемента При нажатии переход на распиновку разъема (при отсутствии информации, перехода не будет) | Наименовение Элемента При нажатии переход на расположение элемента (при отсутствии информации, перехода не будет) |
1033 | |
1337 | |
188 | |
234 | |
38AH | |
45AD | |
49AB | |
49B | |
49C | |
49Q | |
49R | |
777 | |
79AS | |
905 | |
922 | |
946 | |
BP7A | |
BP7B | |
FCT_760 | |
MHD |
Распиновки Разъемов и расположения элементов ГРУППА ЭЛЕКТРОВЕНТ. СИСТЕМЫ ОХЛАЖДЕНИЯ для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 1033 - "+" АККУМУЛЯТОРНОЙ БАТАРЕИ ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 1033 - "+" АККУМУЛЯТОРНОЙ БАТАРЕИ ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ для Renault Zoe 2012-2020 2014-11-03 |
|
Где находится элемент 1033 - "+" АККУМУЛЯТОРНОЙ БАТАРЕИ ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 1337 - БЛОК ЗАЩИТЫ ЦЕПЕЙ И КОММУТАЦИИ для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 1337 - БЛОК ЗАЩИТЫ ЦЕПЕЙ И КОММУТАЦИИ для Renault Zoe 2012-2020 2014-11-03 |
|
Где находится элемент 1337 - БЛОК ЗАЩИТЫ ЦЕПЕЙ И КОММУТАЦИИ для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 188 - ЭЛЕКТРОВЕНТИЛЯТОР СИСТ. ОХЛ. ДВИГ. для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 188 - ЭЛЕКТРОВЕНТИЛЯТОР СИСТ. ОХЛ. ДВИГ. для Renault Zoe 2012-2020 2014-11-03 |
|
Где находится элемент 188 - ЭЛЕКТРОВЕНТИЛЯТОР СИСТ. ОХЛ. ДВИГ. для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 234 - РЕЛЕ ГР. ВЕНТИЛЯТОРОВ СИСТ. ОХЛ. ДВИГ. для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 234 - РЕЛЕ ГР. ВЕНТИЛЯТОРОВ СИСТ. ОХЛ. ДВИГ. для Renault Zoe 2012-2020 2014-11-03 |
|
Где находится элемент 234 - РЕЛЕ ГР. ВЕНТИЛЯТОРОВ СИСТ. ОХЛ. ДВИГ. для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 777 - ЩИТОК ПРЕДОХРАНИТЕЛЕЙ ЦЕПИ ЭЛЕКТРОПИТАНИЯ для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 777 - ЩИТОК ПРЕДОХРАНИТЕЛЕЙ ЦЕПИ ЭЛЕКТРОПИТАНИЯ для Renault Zoe 2012-2020 2014-11-03 |
|
Где находится элемент 777 - ЩИТОК ПРЕДОХРАНИТЕЛЕЙ ЦЕПИ ЭЛЕКТРОПИТАНИЯ для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 905 - ГР. ЭЛВЕНТ. ТЯГОВОГО ДВИГ. для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 905 - ГР. ЭЛВЕНТ. ТЯГОВОГО ДВИГ. для Renault Zoe 2012-2020 2014-11-03 |
|
Где находится элемент 905 - ГР. ЭЛВЕНТ. ТЯГОВОГО ДВИГ. для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 922 - РЕЛЕ ВЕНТИЛЯТОРА ТЯГОВОЙ БАТАРЕИ для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 922 - РЕЛЕ ВЕНТИЛЯТОРА ТЯГОВОЙ БАТАРЕИ для Renault Zoe 2012-2020 2014-11-03 |
|
Где находится элемент 922 - РЕЛЕ ВЕНТИЛЯТОРА ТЯГОВОЙ БАТАРЕИ для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 946 - ЦЭКБС ЭЛЕКТРОАВТОМОБИЛЯ для Renault Zoe 2012-2020 2014-11-03
Распиновка разъема 946 - ЦЭКБС ЭЛЕКТРОАВТОМОБИЛЯ для Renault Zoe 2012-2020 2014-11-03 |
|
