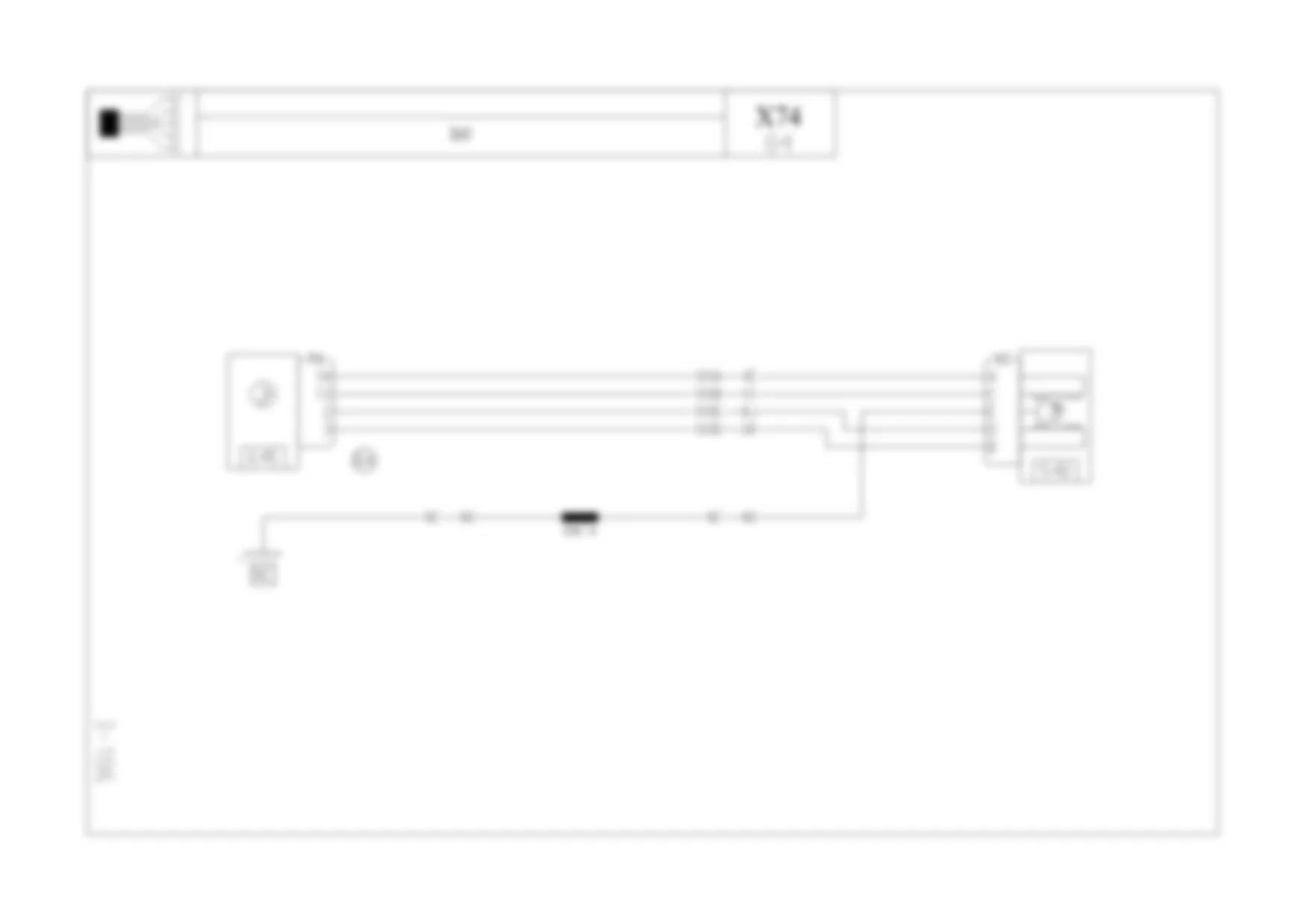

Электросхема АДАПТИВНЫЙ УСИЛ. РУЛЕВОГО УПРАВЛЕНИЯ для Renault Laguna II 2001-2008 2004-06-21 РУЛЕВОЕ УПРАВЛЕНИЯ С АДАПТИВНЫМ УСИЛИТЕЛЕМ

Электросхема АДАПТИВНЫЙ УСИЛ. РУЛЕВОГО УПРАВЛЕНИЯ для Renault Laguna II 2001-2008 2004-06-21

Электросхема АДАПТИВНЫЙ УСИЛ. РУЛЕВОГО УПРАВЛЕНИЯ для Renault Laguna II 2001-2008 2004-06-21 РУЛЕВОЕ УПРАВЛЕНИЯ С АДАПТИВНЫМ УСИЛИТЕЛЕМ


Электросхема подходит для следующей комплектации автомобиля:
- РУЛЕВОЕ УПРАВЛЕНИЯ С АДАПТИВНЫМ УСИЛИТЕЛЕМ

Код Элемента
При нажатии переход на распиновку разъема
(при отсутствии информации, перехода не будет)
Наименовение Элемента
При нажатии переход на расположение элемента
(при отсутствии информации, перехода не будет)
540
645
NC

Распиновки Разъемов и расположения элементов АДАПТИВНЫЙ УСИЛ. РУЛЕВОГО УПРАВЛЕНИЯ для Renault Laguna II 2001-2008 2004-06-21




Распиновка разъема 540 - ЭЛДВИГ. АДАПТ. РУЛ. УСИЛИТЕЛЯ для Renault Laguna II 2001-2008 2004-06-21






Распиновка разъема 540 - ЭЛДВИГ. АДАПТ. РУЛ. УСИЛИТЕЛЯ для Renault Laguna II 2001-2008 2004-06-21

- -
A - 0.5 - 109AУПР. ФАЗОЙ A ЭЛ.ДВИГ. АДАПТИВНОГО УСИЛИТЕЛЯ РУЛЕВОГО УПР.
B - 0.35 - 109DУПР. ФАЗОЙ C ЭЛЕКТРОДВ. АДАПТИВН. УСИЛИТЕЛЯ РУЛЕВОГО УПР.
C - 0.35 - 109BУПР. ФАЗОЙ B ЭЛ.ДВИГ. АДАПТИВНОГО УСИЛИТЕЛЯ РУЛЕВОГО УПР.
D - 0.35 - 109EУПР. ФАЗОЙ D ЭЛЕКТРОДВ. АДАПТИВНОГО УСИЛИТЕЛЯ РУЛЕВОГО УПР.
E - 0.5 - NAЭЛЕКТРОННАЯ "МАССА" ПРАВ. ПЕР. СТОЙКИ


Где находится элемент 540 - ЭЛДВИГ. АДАПТ. РУЛ. УСИЛИТЕЛЯ для Renault Laguna II 2001-2008 2004-06-21





Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Laguna II 2001-2008 2004-06-21






Распиновка разъема 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Laguna II 2001-2008 2004-06-21

- -
1 - 0.35 - 26GСИГН. + КАРТОЧКИ, ВСТАВЛЕННОЙ ДО УПОРА
2 - 0.35 - 64QУПР. - РЕЛЕ ВРЕМЕНИ, РЕЛЕ-ПРЕРЫВАТЕЛЬ УКАЗ. ПОВОР. И АВАР. СИГНАЛИЗ.
3 - 0.35 - 26MУПР. СИГН. ЛАМПЫ РАБОТАЮЩЕГО ДВИГАТЕЛЯ
4 - 0.35 - 23EУПР. ОБМОТКОЙ РЕЛЕ БЛОК. СТКЛПОД. ЗАДН. ДВЕРЕЙ
5 - 0.35 - 14HУПР. БОЛЬШОЙ СКОРОСТЬЮ РАБОТЫ СТЕКЛООЧИСТИТЕЛЯ > ЭБУ
6 - 0.35 - 26CПЕРЕДАЧА ДАННЫХ НА СЧИТЫВАЮЩЕЕ УСТРОЙСТВО КАРТОЧКИ
7 - 0.35 - 26ZСИГН. + НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ РЫЧАГА СЕЛЕКТОРА АКП
8 - 0.5 - H66PУПР. + ОГНЕЙ ЗАДН. ХОДА
9 - 0.35 - 20AУПР. + РЕЛЕ ВЫДЕРЖКИ ВРЕМЕНИ ЗАКРЫТИЯ ЦЕНТР. ЗАМКА
10 - 0.35 - 14DУПР. МАЛОЙ СКОРОСТЬЮ РЕЛЕ ВРЕМЕНИ СТЕКЛООЧ. ВЕТРОВОГО СТКЛ.
11 - 0.35 - 26LУПР. СИГН. ЛАМПЫ ГОТОВНОСТИ К ЗАПУСКУ ДВИГАТЕЛЯ
13 - 0.35 - HK7ДИАГНОСТИЧЕСКИЙ СИГН. K 2000
14 - 0.35 - 47XСИГН. НАРУЖНОЙ ТЕМП. НА ВЫХОДЕ ДИСПЛЕЯ
15 - 0.35 - 14GУПР. МАЛОЙ СКОР. РАБОТЫ СТЕКЛООЧ. > ЭБУ
16 - 0.35 - 18AУПР. - ОСВЕЩ. БАГАЖНОГО ОТДЕЛЕНИЯ
17 - 0.35 - 20BУПР. + РЕЛЕ ВЫДЕРЖКИ ВРЕМЕНИ ОТКР. ЦЕНТР. ЗАМКА
18 - 0.5 - 70BРАДИОЧАСТОТНЫЙ СИГН. ДАВЛЕНИЯ В ШИНАХ
19 - 0.35 - 26DПЕРЕДАЧА ДАННЫХ ЦЭКБС
20 - 0.35 - 26NСИГН. + ЗАПУСКА-ОСТАНОВКИ ДВИГАТЕЛЯ


Где находится элемент 645 - КОММУТАЦИОННЫЙ БЛОК САЛОНА для Renault Laguna II 2001-2008 2004-06-21


Расположение подключения масс Заземления для Renault Laguna II 2001-2008 2004-06-21
