VW JETTA 2007 – Radio system . Wiring diagrams, Pin Connector, Location

  1. Home
  2. >VW
  3. >VW JETTA
  4. >VW JETTA 2007
  5. >VW JETTA 2007 ALL WIRING DIAGRAMS - ENGLISH

Download PDF file

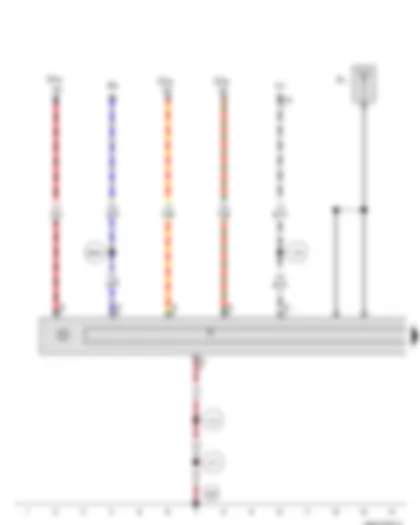

Wiring Diagram VW JETTA 2007 - Switch and instrument illumination regulator - Radio - Aerial



Wiring Diagram VW JETTA 2007 - Switch and instrument illumination regulator - Radio - Aerial https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file
E20 Switch and instrument illumination regulator
R Radio
R11 Aerial
SC22 Fuse 22 on fuse holder C
SC26 Fuse 26 on fuse holder C
SC39 Fuse 39 on fuse holder C
T8 8-pin connector
T16 16-pin connector
U31 Diagnostic connection
  213 Earth connection, in dash panel wiring harness
  277 Earth connection 3, in interior wiring harness
  639 Earth point, left A-pillar
  A76 Connection (K-diagnosis wire), in dash panel wiring harness
  B235 Positive connection 4 (15a), in interior wiring harness
*From October 2006

Wiring Diagram VW JETTA 2007 - Radio - Front left loudspeaker - Front left door loudspeaker - Front right door loudspeaker - Front right loudspeaker - Rear left loudspeaker - Rear right loudspeaker



Wiring Diagram VW JETTA 2007 - Radio - Front left loudspeaker - Front left door loudspeaker - Front right door loudspeaker - Front right loudspeaker - Rear left loudspeaker - Rear right loudspeaker https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Get access to all wiring diagrams of the carDownload PDF file
R Radio
R2 Front left loudspeaker
RX2 Front left door loudspeaker
RX3 Front right door loudspeaker
R3 Front right loudspeaker
R4 Rear left loudspeaker
R5 Rear right loudspeaker
T8a 8-pin connector
T10e 10-pin connector
  B651 Connection 1 (loudspeaker), in main wiring harness
  B652 Connection 2 (loudspeaker), in main wiring harness
  B653 Connection 3 (loudspeaker), in main wiring harness
  B654 Connection 4 (loudspeaker), in main wiring harness
