Wiring Diagram VW PASSAT 2005 - Control unit for headlight range control - vehicle level senders - self-diagnosis connection
![VW PASSAT 2005 – Headlight automatic range control, only models with gas discharge headlights . Wiring diagrams, Pin Connector, Location Download PDF file](/images/pdf-80.jpg)
D | Ignition/starter switch |
E1 | Lighting switch |
G76 | Vehicle level sender, rear left |
G78 | Vehicle level sender, front left |
J285 | Control unit with display in dash panel insert |
J431 | Headlight range control, control unit |
S8 | Fuse in fuse box/relay plate |
T3y | 3-pin connector, black, connector point, right A pillar |
T4y | 4-pin connector, next to left B-pillar |
T10s | 10-pin connector, pink, connector point left A pillar |
T15y | 15-pin connector, black, connector point, right A pillar |
T16 | 16-pin connector, near handbrake lever, self-diagnosis connection |
T20 | 20-pin connector, on headlight range control, control unit |
T32b | 32-pin connector, green, on dash panel insert |
A2 | Positive (+) connection (15), in dash panel wiring harness |
A51 | Connection (56), in dash panel wiring harness |
A76 | Connection (diagnosis wire K), in dash panel wiring harness |
N2 | Connection -1-, in headlight range adjustment wiring harness |
N3 | Connection -2-, in headlight range adjustment wiring harness |

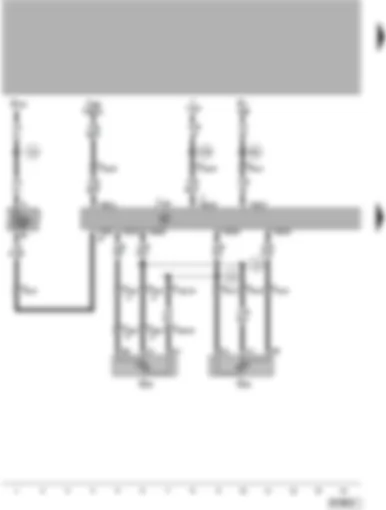

Wiring Diagram VW PASSAT 2005 - Headlight range control - control unit - headlight range control motor
C | Alternator |
J104 | ABS with EDL control unit |
J431 | Headlight range control, control unit |
T3y | 3-pin connector, black, connector point, right A pillar |
T6k | 6-pin connector, red, connector point, A pillar, right |
T10j | 10-pin connector, on headlight, right |
T10k | 10-pin connector, on headlight, left |
T10s | 10-pin connector, pink, connector point left A pillar |
T10t | 10-pin connector, red, connector point, left A pillar |
T10w | 10-pin connector, grey, connector point right A-pillar |
T15y | 15-pin connector, black, connector point, right A pillar |
T20 | 20-pin connector, on headlight range control, control unit |
V48 | Headlight range control motor, left |
V49 | Headlight range control motor, right |
44 | Earth point, lower part of left A-pillar |
A17 | Connection (61), in dash panel wiring harness |
A127 | Connection (rear left speed sensor), in dash panel wiring harness |
