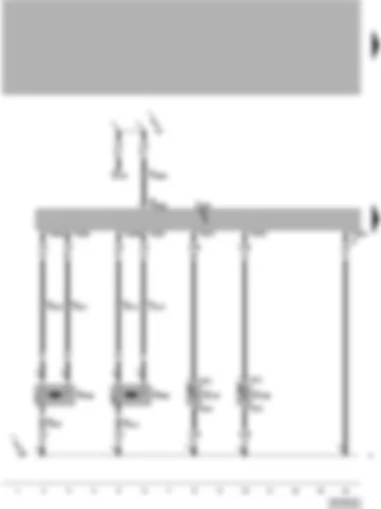

Wiring Diagram VW PASSAT 2005 - Airbag control unit - side airbag igniter - side airbag sensors
D | Ignition/starter switch |
G179 | Side airbag crash sensor, driver side |
G180 | Side airbag crash sensor, front passenger side |
J234 | Airbag control unit, behind lower console |
N199 | Side airbag igniter, driver side |
N200 | Side airbag igniter, front passenger side |
T2e | 2-pin connector |
T2f | 2-pin connector |
T3u | 3-pin connector, yellow, front under driver seat |
T3v | 3-pin connector, yellow, front under passenger seat |
T10p | 10-pin connector, yellow, coupling station right A-pillar |
T75 | 75-pin connector, on airbag control unit |
A2 | Positive connection (15), in dash panel wiring harness |
109 | Earth connection, in airbag wiring harness |
Wiring Diagram VW PASSAT 2005 - Airbag control unit - airbag igniter driver side - curtain airbag igniter - coil connector
F138 | Airbag coil connector/return ring with slip ring |
J234 | Airbag control unit, behind lower console |
N95 | Driver airbag igniter |
N251 | Driver side curtain airbag igniter |
N252 | Front passenger side curtain airbag igniter |
T3e | 3-pin connector |
T3f | 3-pin connector |
T3g | 3-pin connector, yellow |
T3h | 3-pin connector, yellow |
T3l | 3-pin connector, yellow, coupling station left A-pillar |
T3x | 3-pin connector, yellow, coupling station right A-pillar |
T5 | 5-pin connector, black, behind steering column switch trim |
T75 | 75-pin connector, on airbag control unit |
44 | Earth point, lower left A pillar |
109 | Earth connection, in airbag wiring harness |
* | Only models with curtain airbag |
Wiring Diagram VW PASSAT 2005 - Airbag control unit - airbag igniter - front passenger's side - airbag warning lamp - self-diagnosis connection
J234 | Airbag control unit, behind console |
J285 | Control unit with display in dash panel insert |
J533 | Data bus diagnostic interface |
K75 | Airbag warning lamp, in dash panel insert |
N131 | Airbag igniter 1, front passenger's side |
T1a | 1-pin connector, brown, connector point left A pillar |
T3a | 3-pin connector |
T3x | 3-pin connector, yellow, connector point, right A pillar |
T10p | 10-pin connector, yellow, connector point right A pillar |
T16 | 16-pin connector, near handbrake lever, self-diagnosis connection |
T32a | 32-pin connector, blue, on dash panel insert |
T32b | 32-pin connector, green, on dash panel insert |
T75 | 75-pin connector, on airbag control unit |
A76 | Connection (diagnosis wire K), in dash panel wiring harness |
A121 | Connection (high bus), in dash panel wiring harness |
A122 | Connection (low bus), in dash panel wiring harness |
