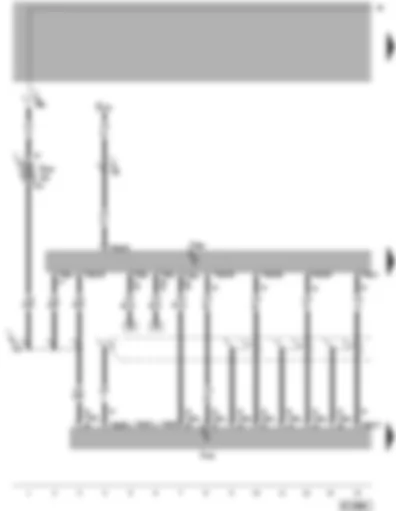

Wiring Diagram VW PASSAT 2005 - Navigation/TV tuner - control unit for internet access
D | Ignition/starter switch |
J415 | Navigation/TV tuner |
J666 | Control unit for internet access |
S237 | Fuse in fuse box |
T54a | 54-pin connector, black, on internet access control unit |
T54t | 54-pin connector, black, on navigation/TV tuner |
500 | Screw connection -1- (30), on relay plate |
A2 | Positive (+) connection (15), in dash panel wiring harness |
A23 | Connection (30al), in dash panel wiring harness |
* | Only models with saloon |
Wiring Diagram VW PASSAT 2005 - Navigation/TV tuner - control unit with display for TV/radio/navigation - control unit for internet access
J415 | Navigation/TV tuner |
J506 | Control unit with display for TV/radio/navigation |
J666 | Control unit for internet access |
T10u | 10-pin connector, on control units |
T16 | 16-pin connector |
T54a | 54-pin connector, black, on internet access control unit |
T54t | 54-pin connector, black, on navigation/TV tuner |
346 | Earth connection (audio), in dash panel wiring harness |
610 | Earth point (audio), front below centre console |
A76 | Connection (diagnosis wire K), in dash panel wiring harness |
* | Only models with saloon |
Wiring Diagram VW PASSAT 2005 - Control unit with display for TV/radio/navigation - control unit for internet access
D | Ignition/starter switch |
E | Lighting switch |
J285 | Control unit with display in dash panel insert |
J506 | Control unit with display for TV/radio/navigation |
J666 | Control unit for internet access |
R | Radio |
T10u | 10-pin connector, on control units |
T26 | 26-pin connector, on TV/radio/navigation control unit |
T32a | 32-pin connector, blue, on dash panel insert |
T54a | 54-pin connector, black, on internet access control unit |
A19 | Connection (58d), in dash panel wiring harness |
A21 | Connection (86s), in dash panel wiring harness |
A26 | Connection (door contact switch/driver's side), in dash panel wiring harness |
A148 | Connection (navigation CAN-bus, high), in dash panel wiring harness |
A149 | Connection (navigation CAN-bus, low), in dash panel wiring harness |
* | Only models with saloon |
Wiring Diagram VW PASSAT 2005 - Control unit for internet access - aerial - aerial amplifier - socket for internet
J666 | Control unit for internet access |
R11 | Aerial, in bumper, rear |
R24 | Aerial amplifier |
T8w | 8-pin connector, on internet access control unit |
U21 | Socket for internet, in glove box |
