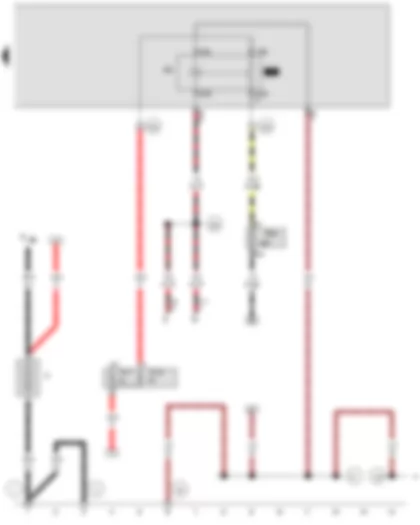

Wiring Diagram VW JETTA 2007 - Battery - X-contact relief relay
| A | Battery |
| B | Starter |
| D | Ignition/starter switch |
| E1 | Light switch |
| J59 | X-contact relief relay |
| S1 | Fuse 1 in fuse holder |
| S176 | Fuse 4 (30), in battery fuse holder |
| S177 | Fuse 5 (30), in battery fuse holder |
| S224 | Fuse 24 in fuse holder |
| T8 | 8-pin connector |
| T17 | 17-pin connector |
| 1 | Earth strap, battery - body |
| 2 | Earth strap, gearbox - body |
| 49 | Earth point, near ... |
| 81 | Earth connection 1, in dash panel wiring harness |
| 135 | Earth connection 2, in dash panel wiring harness |
| 500 | Threaded connection 1 (30), on relay plate |
| 503 | Threaded connection (75x), on relay plate |
| A80 | Connection 1 (X), in dash panel wiring harness |
Wiring Diagram VW JETTA 2007 -
| E22 | Intermittent wiper switch |
| E38 | Intermittent wiper regulator |
| J31 | Automatic intermittent wash and wipe relay |
| T6e | 6-pin connector |
| T8c | 8-pin connector |
| T18a | 18-pin connector |
| V | Windscreen wiper motor |
| V59 | Windscreen and rear window washer pump |
| 135 | Earth connection 2, in dash panel wiring harness |
| A96 | Connection (53a), in dash panel wiring harness |
| A97 | Connection (53), in dash panel wiring harness |
| A102 | Connection (windscreen wiper), in dash panel wiring harness |
Wiring Diagram VW JETTA 2007 - Brake fluid level warning contact - Windscreen washer fluid level sender - Control unit in dash panel insert
| F34 | Brake fluid level warning contact |
| G33 | Windscreen washer fluid level sender |
| J285 | Control unit in dash panel insert |
| J623 | Engine control unit |
| K37 | Washer fluid level warning lamp |
| M7 | Front right turn signal bulb |
| T32 | 32-pin connector |
| T32a | 32-pin connector |
| T80 | 80-pin connector |
| 119 | Earth connection 1, in headlight wiring harness |
| 120 | Earth connection 2, in headlight wiring harness |
| 269 | Earth connection (sender earth) 1, in dash panel wiring harness |
| 642 | Earth point for electronically controlled fan |
| A27 | Connection (speed signal), in dash panel wiring harness |
