VW JETTA 2007 – Cigarette lighter and 12 V sockets, BHP . Wiring diagrams, Pin Connector, Location

  1. Home
  2. >VW
  3. >VW JETTA
  4. >VW JETTA 2007
  5. >VW JETTA 2007 ALL WIRING DIAGRAMS - ENGLISH

Download PDF file

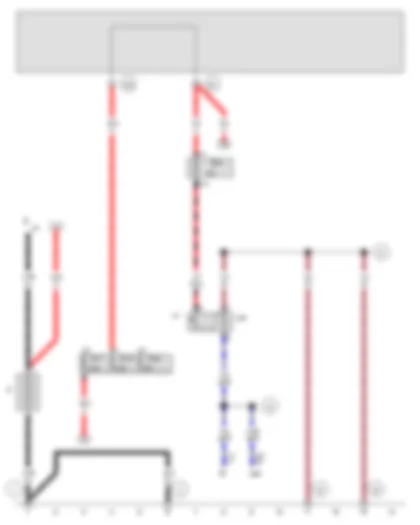

Wiring Diagram VW JETTA 2007 - Battery



Wiring Diagram VW JETTA 2007 - Battery https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file
A Battery
B Starter
E1 Light switch
J285 Control unit in dash panel insert
L28 Cigarette lighter illumination bulb
S164 Fuse 3 (30), in battery fuse holder
S176 Fuse 4 (30), in battery fuse holder
S177 Fuse 5 (30), in battery fuse holder
S241 Fuse 41 in fuse holder
T17 17-pin connector
T32 32-pin connector
U1 Cigarette lighter
  1 Earth strap, battery - body
  2 Earth strap, gearbox - body
  42 Earth point, next to steering column
  49 Earth point, near ...
  81 Earth connection 1, in dash panel wiring harness
  500 Threaded connection 1 (30), on relay plate
  501 Threaded connection 2 (30), on relay plate
  A4 Positive connection (58b), in dash panel wiring harness

Wiring Diagram VW JETTA 2007 - 12 V socket



Wiring Diagram VW JETTA 2007 - 12 V socket https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Get access to all wiring diagrams of the carDownload PDF file
D Ignition/starter switch
S235 Fuse 35 in fuse holder
T3h 3-pin connector
T8 8-pin connector
U5 12 V socket
  50 Earth point, on left in luggage compartment
  86 Earth connection 1, in rear wiring harness
  A32 Positive connection (30), in dash panel wiring harness
  A52 Positive connection 2 (30), in dash panel wiring harness
  A98 Positive connection 4 (30), in dash panel wiring harness
