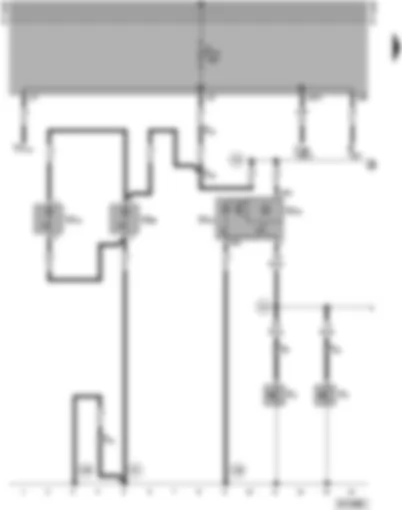

Wiring Diagram VW TRANSPORTER 1998 - Front interior lights - illuminated make-up mirror - front door contact switch
F2 | Front left door contact switch |
F3 | Front right door contact switch |
J285 | Control unit with display in dash panel insert |
R | Radio |
T1a | Single connector, behind relay plate |
T1d | Single connector, behind relay plate |
T1e | Single connector, behind relay plate |
T1f | Single connector, behind relay plate |
T1h | Single connector, right behind dash panel |
T8 | 8-pin connector, on radio |
T28 | 28-pin connector, on dash panel insert |
TV14 | Self-diagnosis junction box, above relay plate |
W13 | Front passenger reading lamp |
W14 | Illuminated vanity mirror (front passenger's side) |
W15 | Interior light with switch-off delay |
W20 | Illuminated vanity mirror (driver's side) |
30 | Earth point -1-, next to relay plate |
128 | Earth connection -1-, in interior light wiring harness |
R4 | Connection -1-, in interior light/door contact switch wiring harness |
R6 | Positive connection -1-, in interior light wiring harness |
Wiring Diagram VW TRANSPORTER 1998 - Rear interior lights - entry step lights - rear door contact switch
F7 | Rear right door contact switch (sliding door) |
F160 | Door contact switch rear (tailgate/boot lid) |
F176 | Rear light door contact switch (sliding door) |
T1i | Single connector, near left entry step lights |
T1k | Single connector, near right interior light |
T2i | 2-pin connector, near left interior light |
W16 | Interior light, left |
W17 | Interior light, right |
W23 | Entry step light, right |
W29 | Entry step light, left |
128 | Earth connection -1-, in interior light wiring harness |
R4 | Connection -1-, in interior light/door contact switch wiring harness |
R6 | Positive connection -1-, in interior light wiring harness |
