Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Hyundai Santa Fe GLS 2013

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

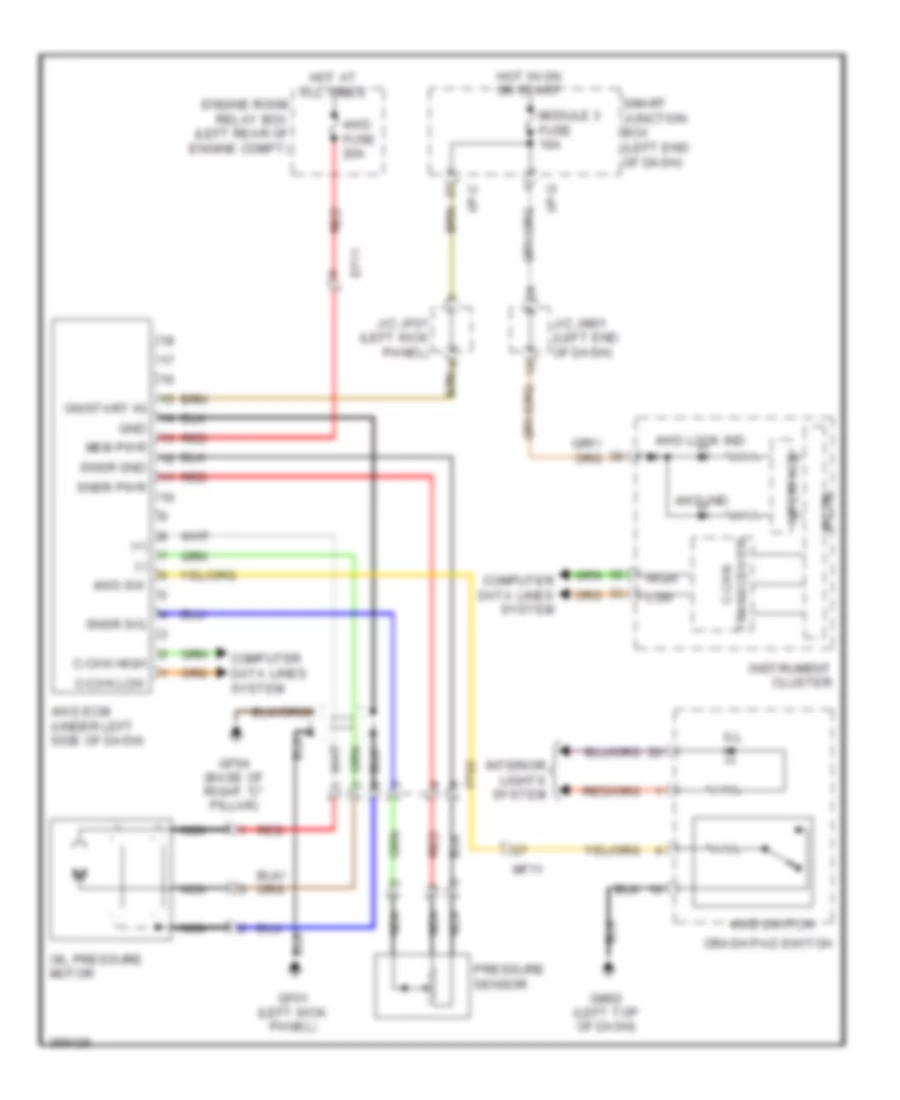

Электросхема Полного привода 4WD для Hyundai Santa Fe GLS 2013

Электросхема Полного привода 4WD для Hyundai Santa Fe GLS 2013 - Список элементов:

• (+)
• (-)
• 4wd ecm (under left side of dash)
• 4wd fuse 20a
• 4wd ind
• 4wd lock ind
• 4wd sw
• 4wd switch
• C-can high
• C-can low
• Computer data lines system
• Crash pad switch
• Ef11
• Engine room relay box (left rear of engine compt)
• Ff02
• Gf01 (left kick panel)
• Gf04 (base of right "c" pillar)
• Gm02 (left top of dash)
• Gnd
• High
• Hot at all times
• Hot in on or start
• I/p-c
• I/p-g
• Ill
• Instrument cluster
• Interface
• Interior lights system
• J/c jf01 (left kick panel)
• J/c jm01 (left end of dash)
• Low
• Mem pwr
• Mf11
• Micom
• Module 3 fuse 10a
• Nca
• Oil pressure motor
• On/start in
• Pressure sensor
• Red
• Smart junction box (left end of dash)
• Snsr gnd
• Snsr pwr
• Snsr sig
• Transceiver c-can

Электросхема автоматической коробки передач АКПП для Hyundai Santa Fe GLS 2013

Электросхема автоматической коробки передач АКПП для Hyundai Santa Fe GLS 2013 - Список элементов:

• (left kick panel)
• A/v & navigation head unit
• Atm shift lever indicator
• Atm solenoid valve (top of transaxle)
• C-can high
• C-can low
• C-can transceiver
• C100-b
• Computer data lines system
• D ind
• Det
• Down shift
• D_out
• E/r-a
• E100-a
• Ec11
• Ecu 1 fuse 15a
• Ef11
• Ems box
• Engine room relay box (left rear of engine compt)
• Ge04 (center of dash)
• Gf01
• Gf02 (right kick panel)
• Gnd
• High
• Hot at all times
• Hot in on or start
• I/f
• I/p-c
• Ill
• Ill (+)
• Ill (-)
• In spd sig
• In spd sply
• Input speed
• Instrument cluster
• Interior lights system
• J/c jf01 (left kick panel)
• Low
• M15-b
• Memory pwr
• Mf11
• Micom
• Module 3 fuse 10a
• N ind
• N_out
• Oil temp snsr +
• Oil temp snsr -
• On/start in
• Out spd sig
• Out spd sply
• Output speed
• P ind
• P/n sw
• Pcm (left rear of engine compt)
• Pnk
• P_out
• R ind
• Red
• R_out
• S (+) ind
• S (-) ind
• Select sw
• Select switch
• Sensor 5 fuse 7.5a
• Sensor temperature oil
• Sig 1
• Sig 2
• Sig 3
• Sig 4
• Smart junction box (left end of dash)
• Sol 1 v
• Sol 2 v
• Sport mode switch
• Ss-a
• Ss-b
• Starting/charging system
• S_out
• Tcu fuse 15a
• Transaxle range switch (on top of transaxle)
• Up shift
• Vfs 26
• Vfs 35r
• Vfs line
• Vfs od
• Vfs t/con
• Vfs ud
