ЦЕНТРАЛЬНЫЙ ЗАМОК

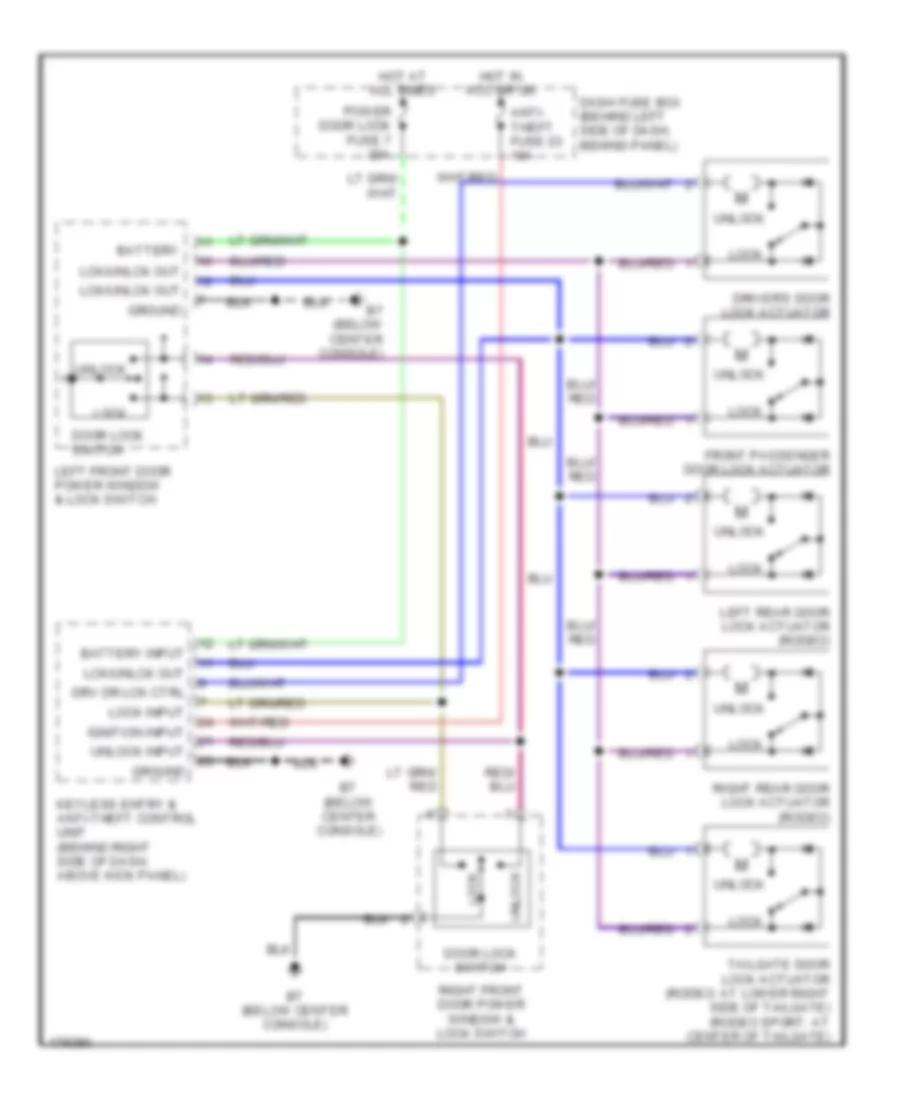

Электросхема центрального замка, С вход без ключа для Isuzu Rodeo Sport S 2003
Электросхема центрального замка, С вход без ключа для Isuzu Rodeo Sport S 2003 - Список элементов:
- (below center console)
- Anti- theft fuse 23 10a
- B7 (below center console)
- Battery
- Battery input
- Dash fuse box (behind left side of dash, behind panel)
- Door lock switch
- Driver's door lock actuator
- Drv dr lck ctrl
- Front passenger door lock actuator
- Ground
- Hot at all times
- Hot in acc or on
- Ignition input
- Keyless entry & anti-theft control unit (behind right side of dash, above kick panel)
- Lck/unlck out
- Left front door power window & lock switch
- Left rear door lock actuator (rodeo)
- Lock
- Lock input
- Power door lock fuse 7 20a
- Right front door power window & lock switch
- Right rear door lock actuator (rodeo)
- Tailgate door lock actuator (rodeo: at lower right side of tailgate) (rodeo sport: at center of tailgate)
- Unlock
- Unlock input
Электросхема центрального замка, без Вход Без ключа для Isuzu Rodeo Sport S 2003
Электросхема центрального замка, без Вход Без ключа для Isuzu Rodeo Sport S 2003 - Список элементов:
- B7 (below center console)
- Battery
- Dash fuse box (behind left side of dash, behind panel)
- Door lock switch
- Driver's door key switch
- Driver's door lock actuator
- Ground
- Hot at all times
- Key sw in lock
- Key sw in unlk
- Lck/unlck out
- Left front door power window & lock switch
- Left rear door lock actuator (rodeo)
- Lock
- Lock input
- Power door lock fuse 7 20a
- Right front door lock actuator
- Right front door power window & lock switch
- Right rear door lock actuator (rodeo)
- Tailgate door lock actuator (rodeo: at lower right side of tailgate) (rodeo sport: at center of tailgate)
- Unlock
- Unlock input
