Электросхемы Стеклоочистители и Стеклоомыватели Дворники Isuzu Rodeo LS 2001

Стеклоочистители и Стеклоомыватели Дворники

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Isuzu Rodeo LS 2001

Электросхема передних стеклоочистителей дворников и омывателя лобового стекла для Isuzu Rodeo LS 2001 - Список элементов:

• (off) mist
• Alarm & relay control unit (above right kick panel)
• Center console)
• Combination switch
• Dash fuse box (behind dash, left of steering column)
• Front wiper & washer fuse 20a
• G104 (left rear corner of engine compt, on inner fender panel)
• G111 (right side of engine compt, behind battery)
• G302 (below
• Gnd
• Hot in on or start
• I-41
• I-42
• Ignition
• Int
• Int input
• Mist
• Off
• Park
• Ref
• Run
• Run/park in
• Var int input
• Variable intermittent
• W/ variable intermittent wipers
• Wash
• Wash input
• Windshield washer motor (on right front of engine compartment, in washer fluid reservoir)
• Windshield wiper motor (on right rear corner of engine compartment, on firewall)
• Windshield wiper/washer switch

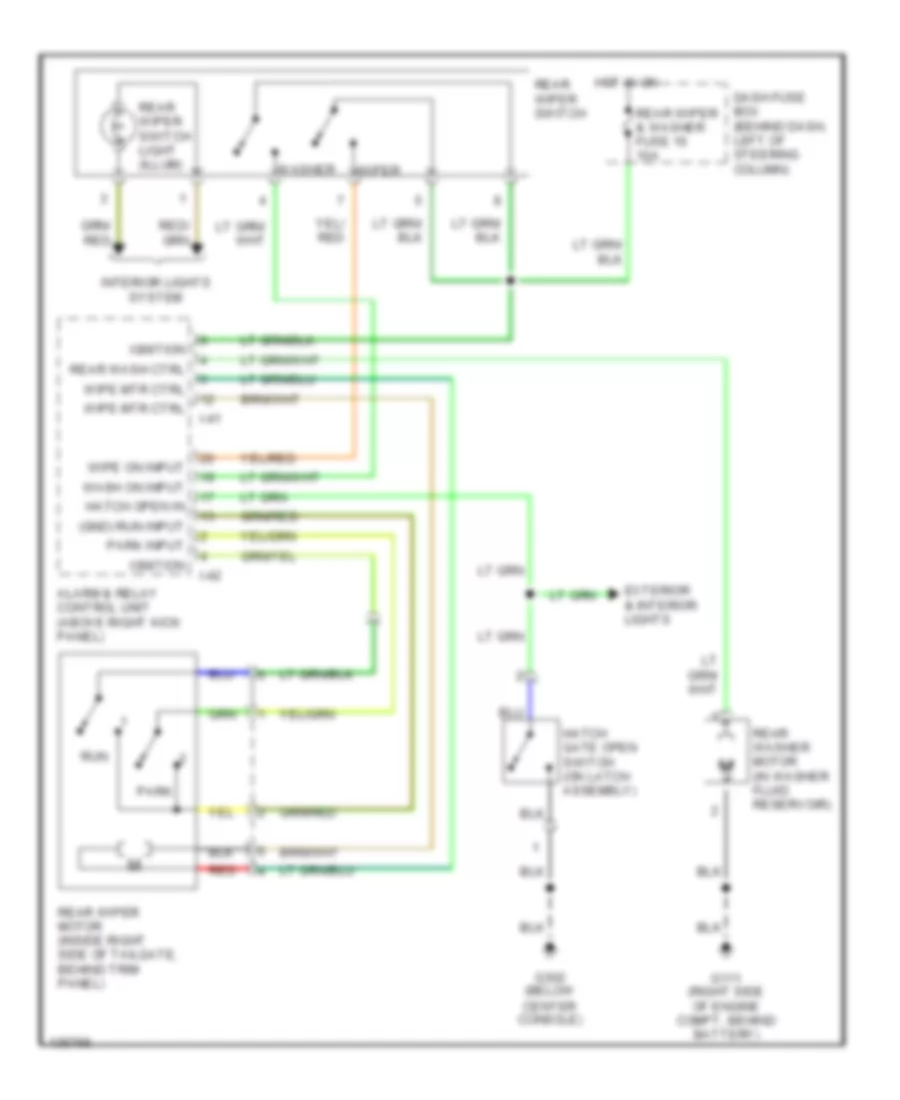

Электросхема заднего стеклоочистителя дворника и омывателя для Isuzu Rodeo LS 2001

Электросхема заднего стеклоочистителя дворника и омывателя для Isuzu Rodeo LS 2001 - Список элементов:

• (gnd) run input
• Alarm & relay control unit (above right kick panel)
• Dash fuse box (behind dash, left of steering column)
• Exterior & interior lights
• G111 (right side of engine compt, behind battery)
• G302 (below center console)
• Hatch gate open switch (on latch assembly)
• Hatch open in
• Hot in on
• I-41
• I-42
• Ignition
• Interior lights system
• Park
• Park input
• Rear wash ctrl
• Rear washer motor (in washer fluid reservoir)
• Rear wiper & washer fuse 16 10a
• Rear wiper motor (inside right side of tailgate, behind trim panel)
• Rear wiper switch
• Rear wiper switch light (illum)
• Red
• Run
• Wash on input
• Washer
• Wipe mtr ctrl
• Wipe on input
• Wiper
