Электросхемы Стеклоочистители и Стеклоомыватели Дворники Dodge Ram Van B150 1990

Стеклоочистители и Стеклоомыватели Дворники

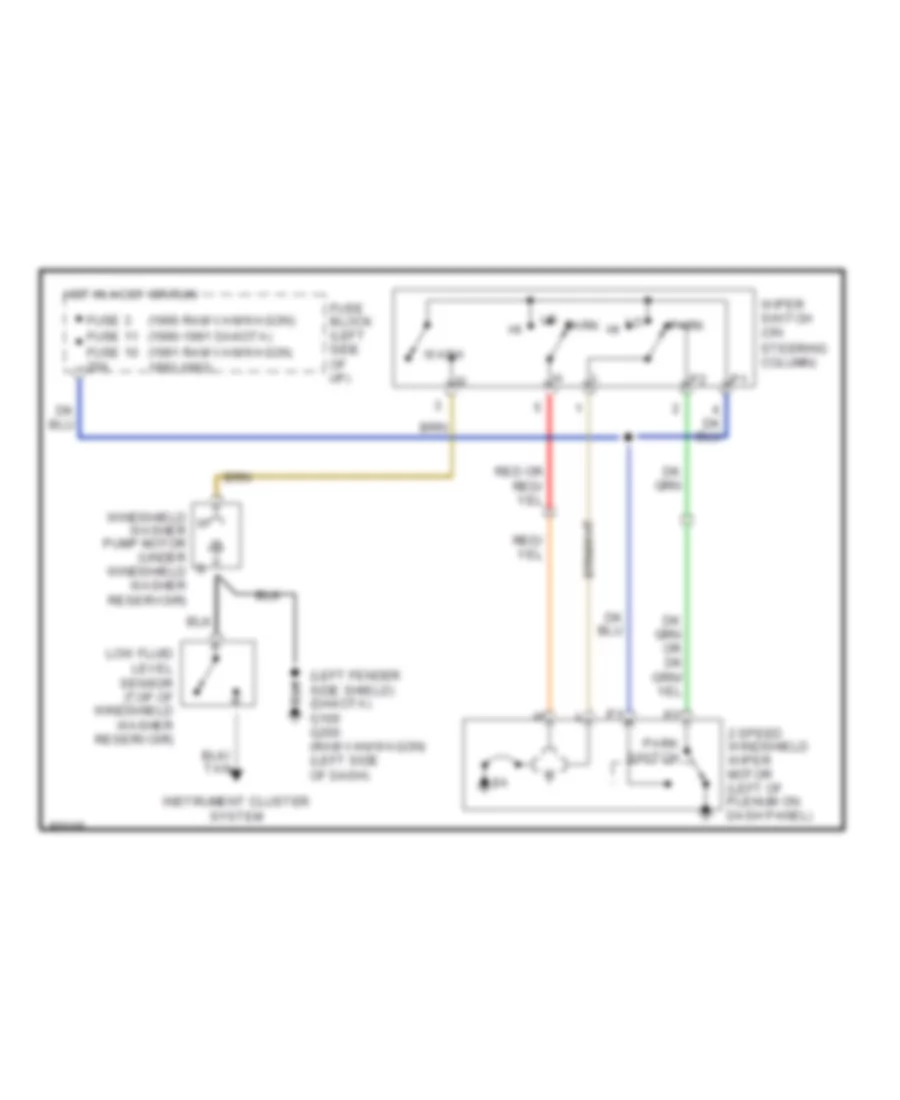

Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Dodge Ram Van B150 1990

Электросхема стеклоочистителя, дворников и омывателя С 2 скоростями для Dodge Ram Van B150 1990 - Список элементов:

• (1990 ram van/wagon)
• (1990-1991 dakota) (1991 ram van/wagon, 1992-1993)
• (left fender side shield) (dakota) g100 g200 (ram van/wagon) (left side of dash)
• 2 speed windshield wiper motor (left of plenum on dash panel)
• Fuse 11 fuse 10 20a
• Fuse 3
• Fuse block (left side of i/p)
• Hot in accy or run
• Instrument cluster system
• Low fluid level sensor (top of windshield washer reservoir)
• Park
• Park switch
• Wash
• Windshield w washer pump motor (under g windshield washer reservoir)
• Wiper switch (on steering column)

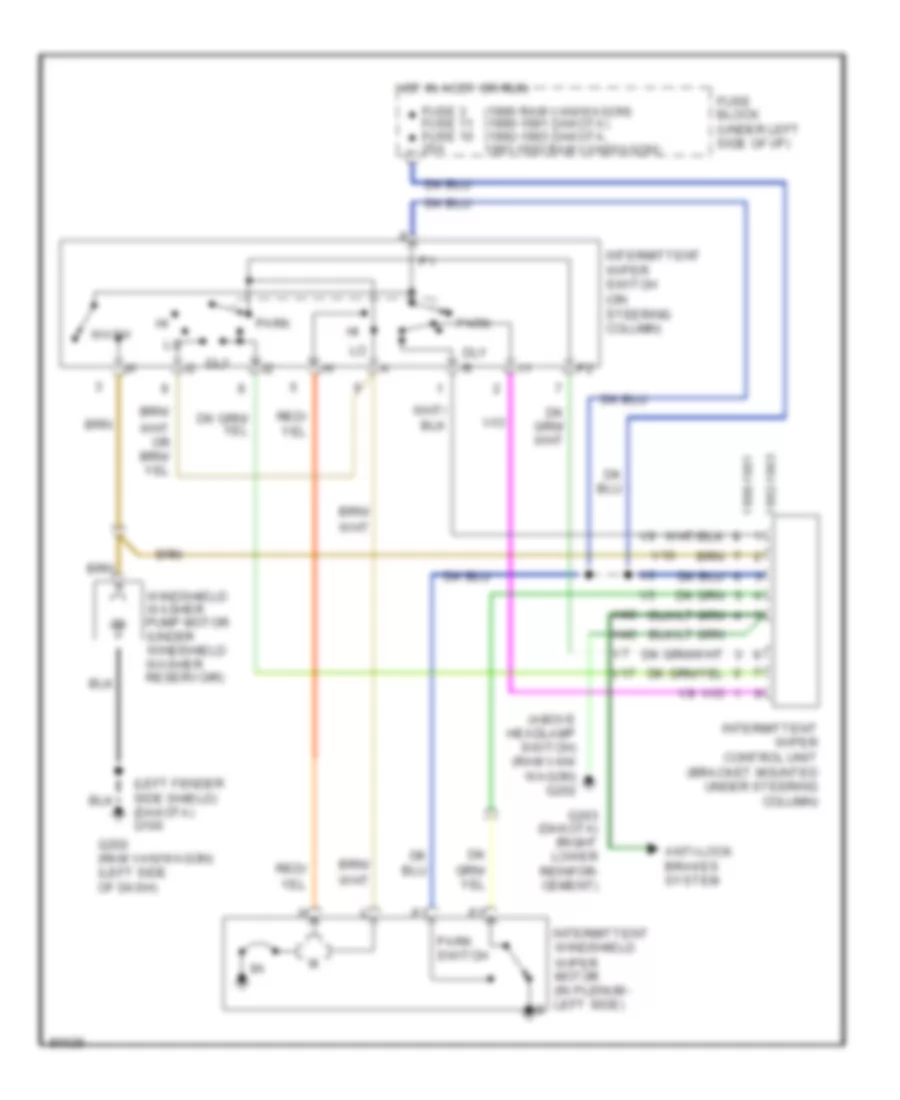

Неустойчивая Электросхема стеклоочистителя, дворников и омывателя для Dodge Ram Van B150 1990

Неустойчивая Электросхема стеклоочистителя, дворников и омывателя для Dodge Ram Van B150 1990 - Список элементов:

• (1990 ram van/wagon) (1990-1991 dakota) (1992-1993 dakota, 1991-1993 ram van/wagon)
• (above headlamp switch) (ram van/ wagon) g202
• (left fender side shield) (dakota) g100
• 1990-1991
• 1992-1993
• Anti-lock brakes system
• Dly
• Fuse 3 fuse 11 fuse 10 20a
• Fuse block (under left side of i/p)
• G202 (ram van/wagon) (left side of dash)
• G203 (dakota) (right lower reinfor- cement)
• H40
• Hot in accy or run
• Intermittent windshield wiper motor (in plenum - left side)
• Intermittent wiper control unit (bracket mounted under steering column)
• Intermittent wiper switch (on steering column)
• Park
• Park switch
• Red/
• V10
• V17
• Wash
• Windshield washer pump motor (under windshield washer reservoir)
