AIR CONDITIONING

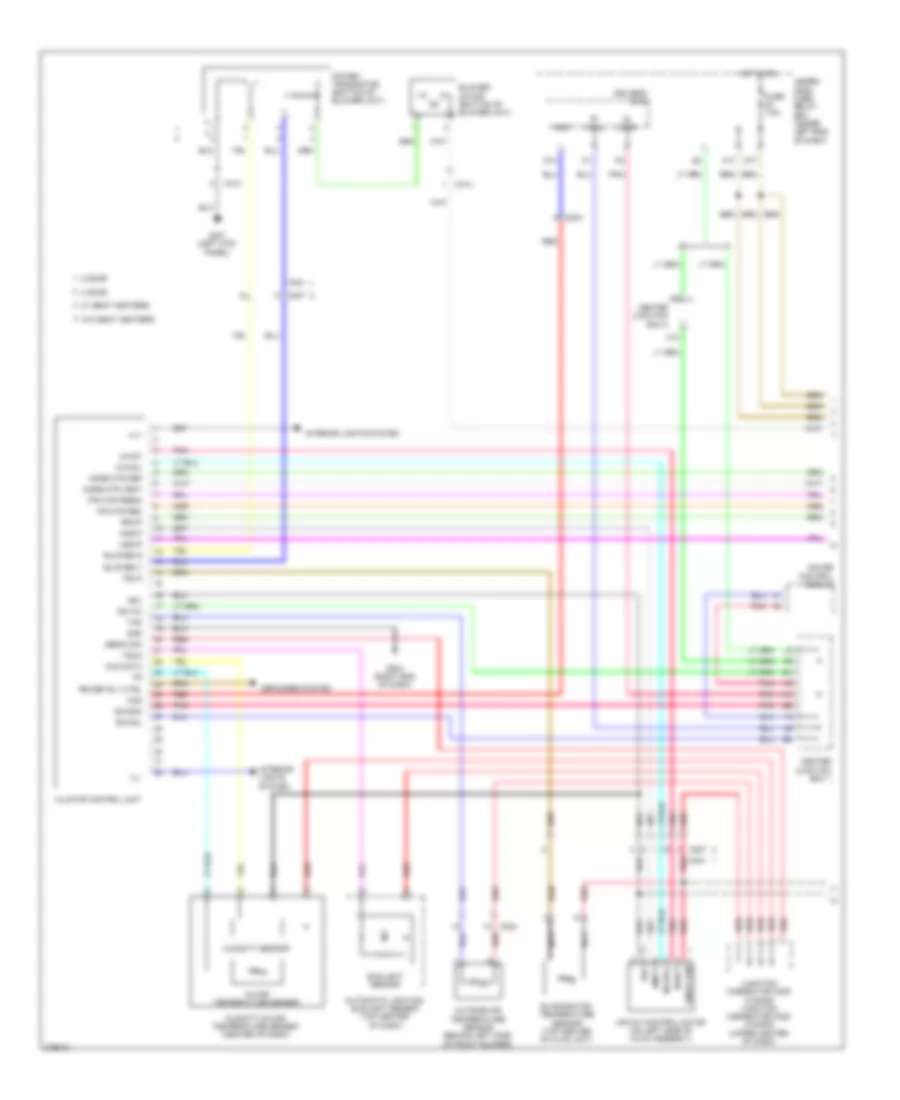

Automatic A/C Wiring Diagram, Except Hybrid (1 of 2) for Honda Civic Natural Gas 2012
https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html
Automotive Electricians Portal FZCO
Automotive Electricians Portal FZCO List of elements for Automatic A/C Wiring Diagram, Except Hybrid (1 of 2) for Honda Civic Natural Gas 2012:
- 2 door
- 4 door
- Acs
- Air mix control motor (on left side of hvac assembly)
- Amd-p
- Automatic lighting/ sunlight sensor (top center of dash)
- B- canh
- B- canl
- B-canh
- B-canl
- Blower g
- Blower motor (bottom of blower unit)
- Blower v
- C17
- C204
- C207
- C221
- C414
- Center junction box 1
- Center junction box 2
- Climate control unit
- D14
- D17
- Defogger system
- Driver's micu
- Evaporator temperature sensor (top center of hvac unit)
- F/r mtr fresh
- F/r mtr rec
- Fuse 7.5a
- G401 (left kick panel)
- G504 (right end of dash)
- Gauge control module
- Gnd
- H10
- Hot in on
- Hum data
- Humidity sensor
- Humidity/in-car temperature sensor (center of dash)
- Ig2 a/c
- Ill+
- Ill-
- In-car temperature sensor
- Interior lights system
- Junction connector c209 (4 door) junction connector c225 (2 door) (upper center of dash)
- M-cool
- M-hot
- Mdd-p
- Mode mtr def
- Mode mtr vent
- Nca
- Outside air temperature sensor (behind left side of front bumper)
- Pnk
- Power transistor (bottom of blower unit)
- Red
- Rfd-p
- Rr def rly ctrl
- S5v
- Sens com
- Snse com
- Sunlight sensor
- Tam
- Teva
- Tsun
- Under- dash fuse/ relay box (under left end of dash)
- W/ seat heaters
- W/o seat heaters
Automatic A/C Wiring Diagram, Except Hybrid (2 of 2) for Honda Civic Natural Gas 2012
List of elements for Automatic A/C Wiring Diagram, Except Hybrid (2 of 2) for Honda Civic Natural Gas 2012:
- (or pnk)
- 2 door
- 4 door
- A/c compressor (left front of engine)
- A/c compressor clutch
- A/c compressor clutch relay
- A/c condenser fan motor (right front of engine compt)
- A/c condenser fan relay
- A/c pressure sensor (right front of engine compt)
- A10
- A11
- A12
- A15
- A16
- A20
- A27
- A30
- A44
- B13
- B34
- B44
- Blower motor relay
- C207
- C221
- Computer data line system
- Diode d
- Diode e
- Ecm/pcm (left side of engine compt)
- Ect sensor 1 (rear of engine)
- Ect sensor 2 (lower left side of radiator)
- Engine controls system
- Except si
- F can-h
- F can-l
- Fan control relay
- Fan hi sig
- Frd-p
- Frs
- Fuse 15a
- Fuse 2-10 20a
- Fuse 2-11 20a
- Fuse 2-8 40a
- Fuse 7.5a
- G301 (under left front headlight assembly)
- G401 (left kick panel)
- Hot at all times
- Junction connector c404 (except si) junction connector c410 (si)
- Junction connector c417 (except si) junction connector c420 (si) (right rear of engine compt)
- M-def
- M-vent
- Mode control motor (left side of blower unit)
- Mode-p
- Multi- fuse 2
- Nca
- Pd sens
- Pgm-fi sub relay
- Pnk
- Power distribution system
- Radiator fan motor (front of engine compt)
- Radiator fan relay
- Rec
- Recirculation control motor (left side of blower unit)
- Red
- Relay holder a
- Relay holder b
- Rly ctrl
- S4 (thermal joint)
- S5v
- Sg2
- Sg6
- Snse com
- Sub rly
- Tw2 sens
- Under- hood fuse/ relay box (left rear of engine compt)
- Vcc6
Automatic A/C Wiring Diagram, Hybrid (1 of 2) for Honda Civic Natural Gas 2012
List of elements for Automatic A/C Wiring Diagram, Hybrid (1 of 2) for Honda Civic Natural Gas 2012:
- Air mix control motor (left side of hvac assembly)
- Automatic lighting/ sunlight sensor (top center of windshield)
- Blower motor (bottom of blower unit)
- C17
- C204
- C205
- C206
- C208
- C228
- C402
- C408
- Center junction box 1 (behind instrument cluster)
- Climate control unit
- Computer data lines system
- D14
- Defogger system
- Driver's micu
- Evaporator
- Exterior lights system
- Fuse 7.5a
- G401 (left kick panel)
- G504 (right end of dash)
- Gauge control module (tach)
- Heater core temperature sensor (lower right side of hvac assembly)
- Hot in on
- Hot in on or start
- Humidity/in-car temperature sensor (lower left side of dash)
- Junction connector c213
- Mode control motor (right side of hvac assembly)
- Outside air temperature sensor (behind left side of front bumper)
- Pnk
- Power transistor (near blower motor)
- Recirculation control motor (right side of hvac assembly)
- Red
- Temperature sensor (right side of hvac unit)
- Under-dash fuse/relay box (under left end of dash)
Automatic A/C Wiring Diagram, Hybrid (2 of 2) for Honda Civic Natural Gas 2012
List of elements for Automatic A/C Wiring Diagram, Hybrid (2 of 2) for Honda Civic Natural Gas 2012:
- A/c compressor (left front of engine)
- A/c compressor clutch relay
- A/c compressor driver (right side of battery module)
- A/c condenser fan motor (right front of engine compt)
- A/c condenser fan relay
- A/c pressure sensor (right front corner of engine compt)
- A10
- A11
- A12
- A15
- A16
- A20
- A27
- A30
- A44
- Auxiliary electric water pump (right rear of engine compt)
- Auxiliary electric water pump relay
- B10
- B34
- B44
- Blower motor relay
- C402
- Clutch compressor a/c
- Computer data line system
- Computer data lines system
- Diode a
- Diode b
- Ect sensor 1 (right rear of engine)
- Ect sensor 2 (lower left side of radiator)
- Engine controls system
- Fan control relay
- Fuse 15a
- Fuse 2-10 20a
- Fuse 2-11 20a
- Fuse 2-8 40a
- Fuse 7.5a
- G301 (under left headlight assembly)
- G401 (left kick panel)
- G901 (base of right "c" pillar)
- Hot at all times
- Junction connector c409
- Junction connector c602
- Nca
- Pcm (left side of engine compt)
- Pgm-fi sub relay
- Pnk
- Radiator fan motor (behind radiator)
- Radiator fan relay
- Red
- Relay control module (in under-hood fuse/relay box)
- Thermal protector
- Under-hood fuse/relay box (left rear of engine compt)
Manual A/C Wiring Diagram, Except Hybrid (1 of 2) for Honda Civic Natural Gas 2012
List of elements for Manual A/C Wiring Diagram, Except Hybrid (1 of 2) for Honda Civic Natural Gas 2012:
- (or pnk)
- (right end of dash) g504
- 2 door
- 4 door
- A/c compressor (left front of engine)
- A/c compressor clutch
- A/c out
- A11
- A12
- A13
- Acs
- Air mix control motor (on left side of hvac assembly)
- Amd-p
- B- canh
- B- canl
- B11
- B12
- B13
- Blower g
- Blower motor (bottom of blower unit)
- Blower v
- C17
- C204
- C207
- C221
- C409
- C414
- Center junction box 1
- Center junction box 2
- Climate control unit
- D14
- D17
- Defogger system
- Driver's micu
- Econ sw
- Evaporator temperature sensor (top center of hvac unit)
- Except si
- F/r mtr fresh
- F/r mtr rec
- Fuse 7.5a
- G401 (left kick panel)
- Gauge control module
- Gnd
- H10
- Hot in on
- Ig2 a/c
- Ill+
- Ill- (led)
- Interior lights
- Junction connector c404 (except si) junction connector c410 (si)
- M-cool
- M-hot
- Mdd-p
- Mode mtr def
- Mode mtr vent
- Nca
- Pnk
- Power transistor (bottom of blower unit)
- Red
- Rfd-p
- Rr def rly ctrl
- S5v
- Snse com
- Snsr com
- System
- Teva
- Thermal protector
- Thermal prt
- Under- dash fuse/ relay box (under left end of dash)
- W/ seat heaters
- W/o seat heaters
- W12
Manual A/C Wiring Diagram, Except Hybrid (2 of 2) for Honda Civic Natural Gas 2012
List of elements for Manual A/C Wiring Diagram, Except Hybrid (2 of 2) for Honda Civic Natural Gas 2012:
- (or pnk)
- 2 door
- 4 door
- A/c compressor clutch relay
- A/c condenser fan motor (right front of engine compt)
- A/c condenser fan relay
- A/c pressure sensor (right front of engine compt)
- A10 sg6
- A12 rly ctrl
- A15 rly ctrl
- A16 fan hi sig
- A20 sub rly
- A27 pd sens
- A3 f can-h
- A30 vcc6
- A4 f can-l
- A44 tw2 sens
- B34 tw
- B44 sg2
- Blower motor relay
- C207
- C221
- Computer data line system
- Diode d
- Diode e
- Ecm/pcm (left side of engine compt)
- Ect sensor 1 (rear of engine)
- Ect sensor 2 (lower left side of radiator)
- Engine controls system
- Except si
- Fan control relay
- Frd-p
- Frs
- Fuse 15a
- Fuse 2-10 20a
- Fuse 2-11 20a
- Fuse 2-8 40a
- Fuse 7.5a
- G301 (under left front headlight assembly)
- G401 (left kick panel)
- Hot at all times
- Junction connector c417 (except si) junction connector c420 (si) (right rear of engine compt)
- M-def
- M-vent
- Mode control motor (left side of blower unit)
- Mode-p
- Multi- fuse 2
- Nca
- Pgm-fi sub relay
- Pnk
- Power distribution system
- Radiator fan motor (front of engine compt)
- Radiator fan relay
- Rec
- Recirculation control motor (left side of blower unit)
- Red
- Relay holder a
- Relay holder b
- S4 (thermal joint)
- S5v
- Snse com
- Under- hood fuse/ relay box (left rear of engine compt)
