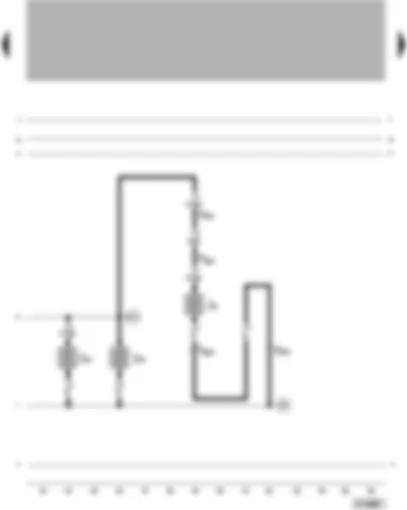

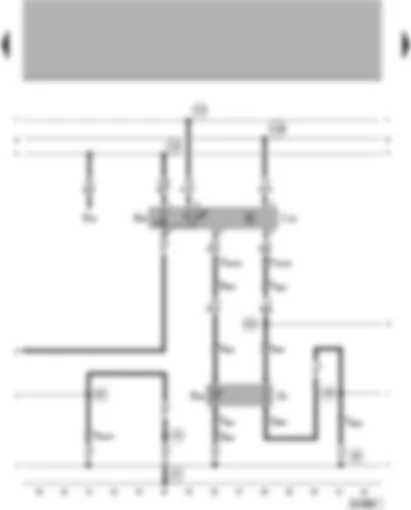

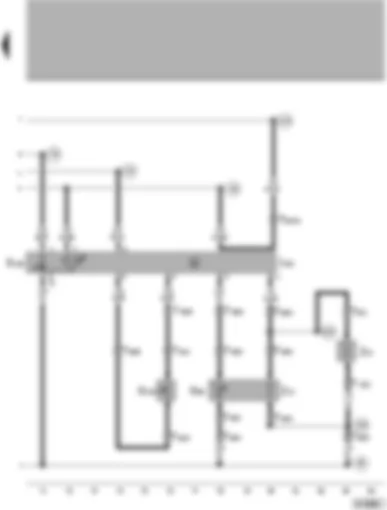

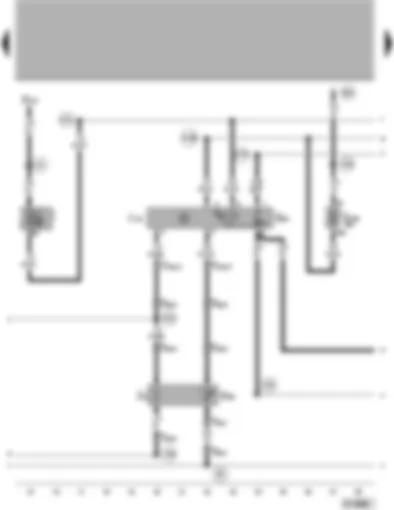

T2 | 2-pin connector, under driver's seat |
T2a | 2-pin connector, under driver's seat |
T6a | 6-pin connector, green, under driver's seat |
Z7 | Heated driver's seat backrest |
Z31 | Seat lateral support heater, driver's seat |
Z40 | Lateral support heating 2, driver's seat |
96 | Earth connection -1-, in seat heating wiring harness |
136 | Earth connection -2-, in seat heating wiring harness |
012 | Connection -1-, in seat heating wiring harness |
D | Ignition/starter switch |
E94 | Heated driver's seat adjuster |
G59 | Driver's seat temperature sensor |
J131 | Heated driver's seat control unit |
S5 | Fuse in relay plate fuse box |
S244 | Fuse in fuse box |
T2 | 2-pin connector, under driver's seat |
T4a | 4-pin connector |
T6a | 6-pin connector, green |
T10m | 10-pin connector, brown, right connector point A-pillar |
Z6 | Heated driver's seat |
96 | Earth connection -1-, in seat heating wiring harness |
135 | Earth connection -2-, in dash panel wiring harness |
136 | Earth connection -2-, in heated seats dash panel wiring harness |
500 | Screw connection -1- (30), on relay plate |
A2 | Positive (+) connection (15), in dash panel wiring harness |
A19 | Connection (58d), in dash panel wiring harness |
A52 | Positive (+) connection -2- (30), in dash panel wiring harness |
A74 | Connection (15a, fuse 5), in dash panel wiring harness |
A168 | Positive (+) connection -4- (30a), in dash panel wiring harness |
O12 | Connection -1-, in seat heating wiring harness |
E20 | Switches and instruments - lighting control |
E95 | Heated front passenger's seat adjuster |
G60 | Front passenger's seat temperature sensor |
J132 | Heated front passenger's seat control unit |
T2a | 2-pin connector, under front passenger's seat |
T4b | 4-pin connector |
T6b | 6-pin connector, green |
T10m | 10-pin connector, brown, right connector point A-pillar |
Z8 | Heated front passenger's seat |
30 | Earth point -1-, next to relay plate |
81 | Earth connection -1-, in dash panel wiring harness |
96 | Earth connection -1-, in seat heating wiring harness |
135 | Earth connection -2-, in dash panel wiring harness |
145 | Earth connection -3-, in heated seats dash panel wiring harness |
A19 | Connection (58d), in dash panel wiring harness |
A74 | Connection (15a, fuse 5), in dash panel wiring harness |
A168 | Positive (+) connection -4- (30a), in dash panel wiring harness |
O13 | Connection -2-, in seat heating wiring harness |
T2b | 2-pin connector, under front passenger's seat |
T2g | 2-pin connector, under front passenger's seat |
Z9 | Heated front passenger's seat backrest |
Z33 | Seat lateral support heater, front passenger's seat |
Z41 | Lateral support heating 2, front passenger's seat |
145 | Earth connection -3-, in seat heating wiring harness |
O13 | Connection -2-, in seat heating wiring harness |
E128 | Heated rear left seat switch with regulator |
G94 | Rear left seat temperature sensor |
G177 | Rear seat occupied sensor, driver's side |
J215 | Heated rear left seat control unit |
T2c | 2-pin connector |
T2d | 2-pin connector |
T4c | 4-pin connector |
T6c | 6-pin connector, green |
T10m | 10-pin connector, brown, right connector point A-pillar |
Z10 | Heated rear seat, left |
Z11 | Heated rear seat backrest, left |
96 | Earth connection -1-, in seat heating wiring harness |
318 | Earth connection -4-, in seat heating wiring harness |
A19 | Connection (58d), in dash panel wiring harness |
A168 | Positive (+) connection -4- (30a), in dash panel wiring harness |
O3 | Positive (+) connection (58b), in seat heating wiring harness |
O4 | Positive (+) connection (30as), in seat heating wiring harness |
O5 | Connection -1- (15a), in seat heating wiring harness |
O14 | Connection -3-, in seat heating wiring harness |

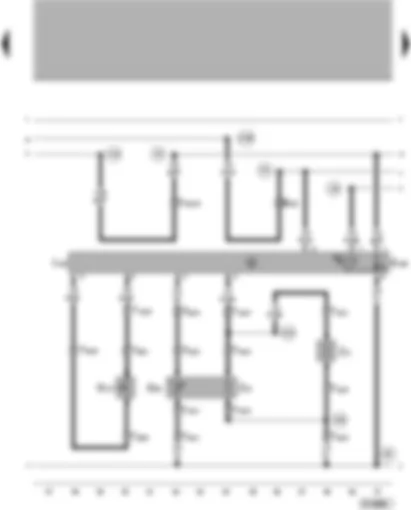

E129 | Heated rear right seat switch with regulator |
G95 | Rear right seat temperature sensor |
G178 | Rear seat occupied sensor, front passenger's side |
J216 | Heated rear right seat control unit |
T2e | 2-pin connector |
T2f | 2-pin connector |
T4d | 4-pin connector |
T6d | 6-pin connector, green |
T10m | 10-pin connector, brown, right connector point A-pillar |
Z12 | Heated rear seat, right |
Z13 | Heated rear seat backrest, right |
96 | Earth connection -1-, in seat heating wiring harness |
319 | Earth connection -5-, in seat heating wiring harness |
A74 | Connection (15a, fuse 5), in dash panel wiring harness |
O3 | Positive (+) connection (58b), in seat heating wiring harness |
O4 | Positive (+) connection (30as), in seat heating wiring harness |
O5 | Connection -1- (15a), in seat heating wiring harness |
O15 | Connection -4-, in seat heating wiring harness |
