СИСТЕМА ОХЛАЖДЕНИЯ

2.2L

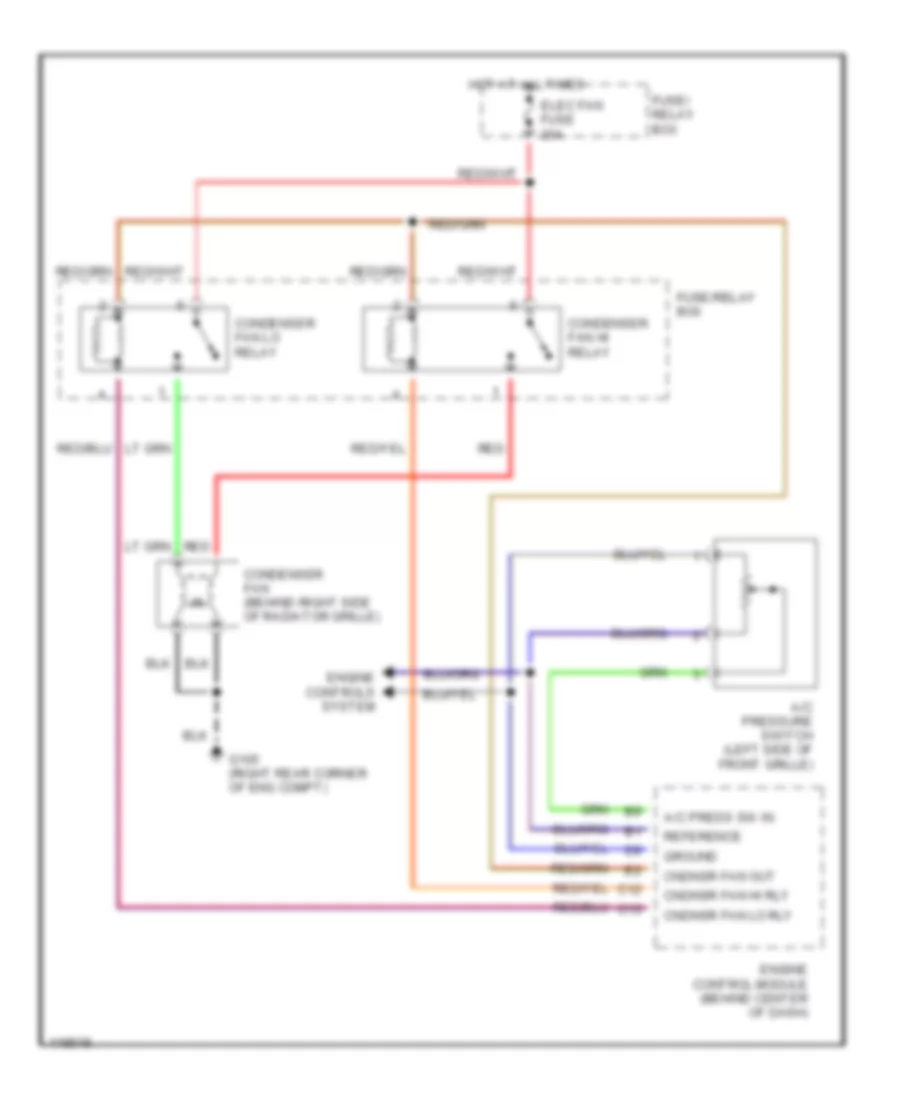

2.2L, Электросхема системы охлаждения для Isuzu Amigo S 1999

2.2L, Электросхема системы охлаждения для Isuzu Amigo S 1999 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

2.2L, Электросхема системы охлаждения для Isuzu Amigo S 1999 - Список элементов:

  • A/c press sw in
  • A/c pressure switch (left side of front grille)
  • C12
  • C13
  • Cndnsr fan hi rly
  • Cndnsr fan lo rly
  • Cndnsr fan out
  • Condenser fan (behind right side of radiator grille)
  • Condenser fan hi relay
  • Condenser fan lo relay
  • Elec fan fuse 30a
  • Engine control module (behind center of dash)
  • Engine controls system
  • Fuse/ relay box
  • Fuse/relay box
  • G105 (right rear corner of eng compt)
  • Ground
  • Hot at all times
  • Red
  • Reference

3.2L

3.2L, Электросхема системы охлаждения для Isuzu Amigo S 1999

3.2L, Электросхема системы охлаждения для Isuzu Amigo S 1999 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

3.2L, Электросхема системы охлаждения для Isuzu Amigo S 1999 - Список элементов:

  • (honda) (isuzu)
  • A/c fuse 10a
  • A/c switch
  • A/c triple pressure switch (left side of radiator grille)
  • Air conditioning system
  • Cond fan fuse 30a
  • Condenser fan
  • Condenser fan relay
  • Fuse/ relay box
  • G104 (rear of left front fender)
  • Hot at all times
  • Hot in on
