СИСТЕМА УСИЛИТЕЛЯ РУЛЯ

активная руководящая схема управляющего модуля для Audi A6 Premium Plus Quattro 2013

активная руководящая схема управляющего модуля для Audi A6 Premium Plus Quattro 2013 - Список элементов:

• 12a
• Active steering control module (under driver's seat)
• Computer data lines system
• Electro- mechanical power steering motor & active steering safety lock actuator
• Fuse 35a
• Fuse 5a
• Fuse carrier
• Fuse panel b (left end of dash)
• G45 (behind center of dash)
• G704 (under driver's seat)
• Hot at all times
• T10c
• T17g
• T2bk
• T4ag
• T5k
• T6m
• T8m

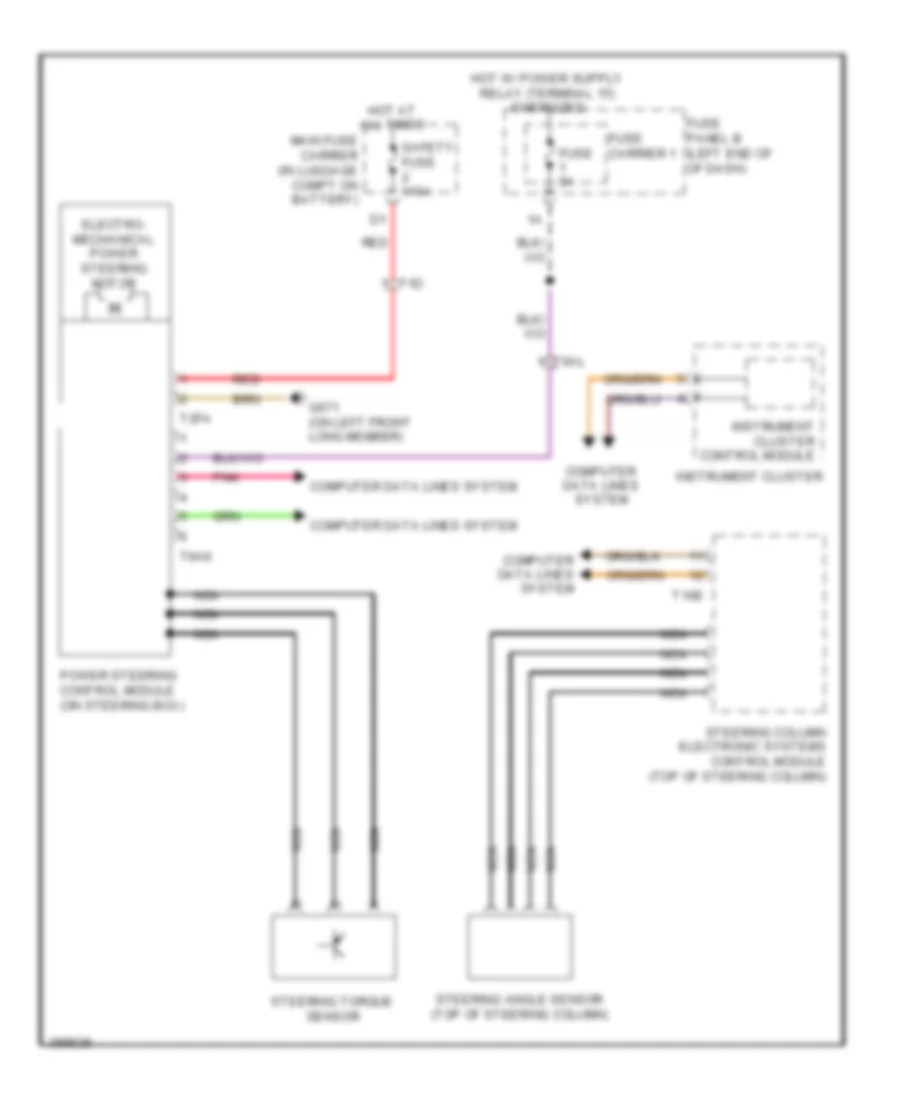

электромеханическая схема рулевого управления с усилителем для Audi A6 Premium Plus Quattro 2013

электромеханическая схема рулевого управления с усилителем для Audi A6 Premium Plus Quattro 2013 - Список элементов:

• Computer data lines system
• Electro- mechanical power steering motor
• Fuse 5a
• Fuse carrier 1
• Fuse panel b (left end of of dash)
• G671 (on left front long member)
• Hot at all times
• Instrument cluster
• Instrument cluster control module
• Main fuse carrier (in luggage compt on battery)
• Nca
• Pnk
• Power steering control module (on steering box)
• Red
• Safety fuse 110a
• Steering angle sensor (top of steering column)
• Steering column electronic systems control module (top of steering column)
• Steering torque sensor
• T16e
• T1d
• T2fa
• T6ak
• T6al

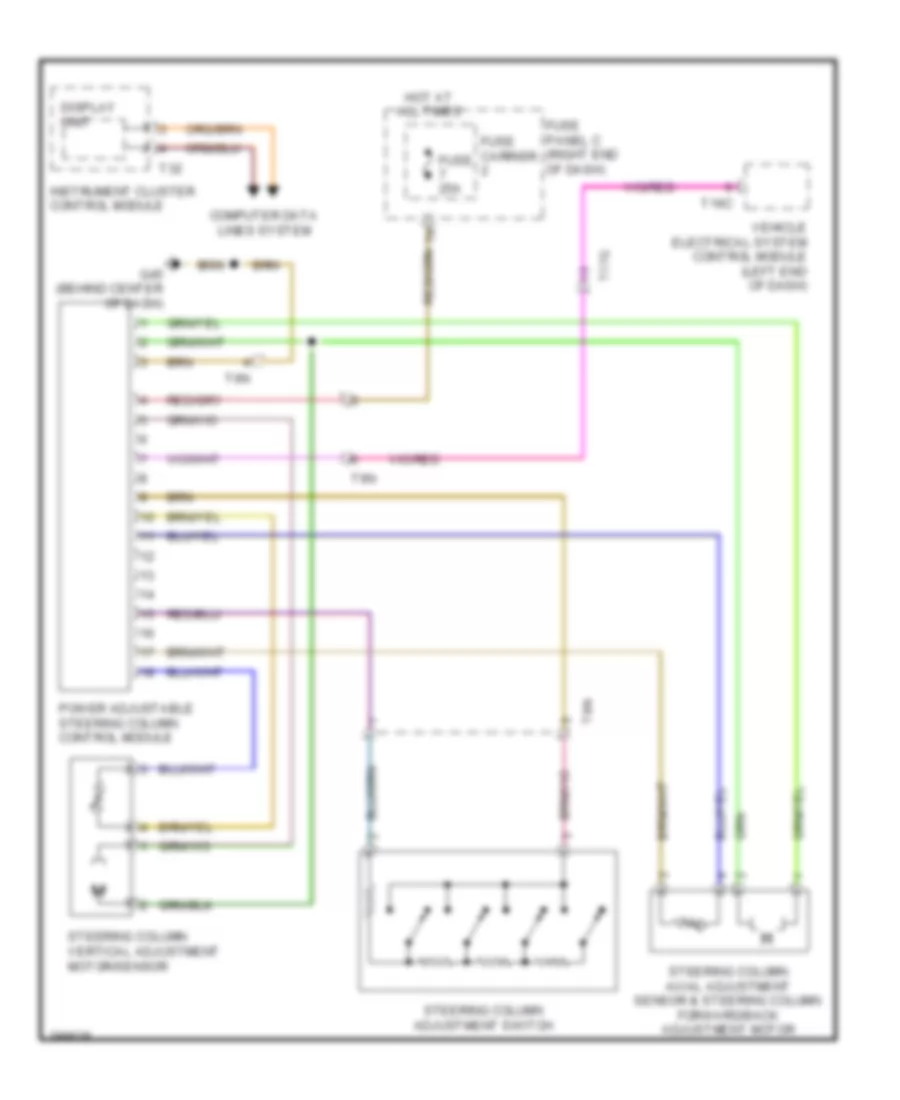

схема колонки рулевого управления с усилителем для Audi A6 Premium Plus Quattro 2013

схема колонки рулевого управления с усилителем для Audi A6 Premium Plus Quattro 2013 - Список элементов:

• Computer data lines system
• Display unit
• Fuse 25a
• Fuse carrier
• Fuse panel c (right end of dash)
• G45 (behind center of dash)
• Hot at all times
• Instrument cluster control module
• Power adjustable steering column control module
• Steering column adjustment switch
• Steering column axial adjustment sensor & steering column forward/back adjustment motor
• Steering column vertical adjustment motor/sensor
• T16c
• T17g
• T32
• T6n
• Vehicle electrical system control module (left end of dash)
