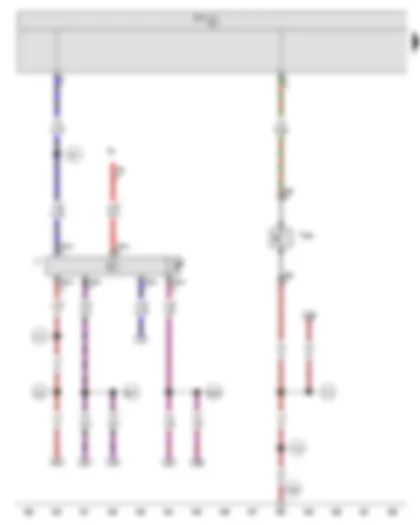

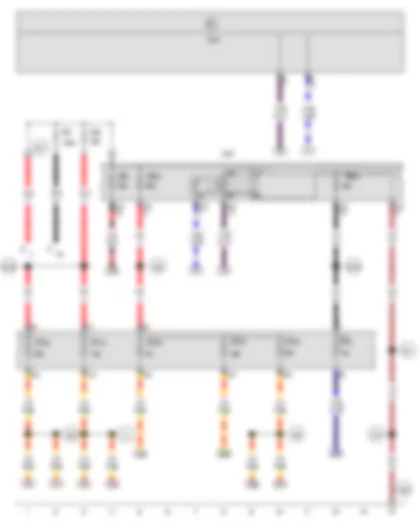

Wiring Diagram VW BORA 2005 - Battery - Alternator - Onboard supply control unit
A | Battery |
C | Alternator |
J329 | Terminal 15 voltage supply relay |
J519 | Onboard supply control unit |
SA1 | Fuse 1 in fuse holder A |
SB3 | Fuse 3 on fuse holder B |
SA6 | Fuse 6 in fuse holder A |
SC8 | Fuse 8 on fuse holder C |
SC12 | Fuse 12 on fuse holder C |
SC23 | Fuse 23 on fuse holder C |
SC32 | Fuse 32 on fuse holder C |
SC33 | Fuse 33 on fuse holder C |
SC35 | Fuse 35 on fuse holder C |
SB40 | Fuse 40 on fuse holder B |
SB53 | Fuse 53 on fuse holder B |
T40 | 40-pin connector |
376 | Earth connection 11, in main wiring harness |
381 | Earth connection 16, in main wiring harness |
507 | Threaded connection (30), on battery fuse holder |
655 | Earth point, on left headlight |
A1 | Positive connection (30a), in dash panel wiring harness |
A62 | Connection (window regulators), in dash panel wiring harness |
A98 | Positive connection 4 (30), in dash panel wiring harness |
B163 | Positive connection 1 (15), in interior wiring harness |
B169 | Positive connection 1 (30), in interior wiring harness |
S25 | Positive connection (30a), in central locking wiring harness |
* | Not for Mexico |

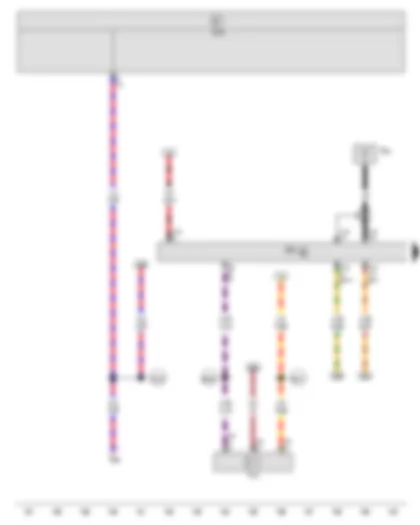

Wiring Diagram VW BORA 2005 - Front left window regulator switch - Rear left window regulator switch - in driver door - Rear right window regulator switch - in driver door - Front right window regulator switch in driver door - Childproof lock button - Driver door control unit - Driver side window regulator motor
E40 | Front left window regulator switch |
E53 | Rear left window regulator switch, in driver door |
E55 | Rear right window regulator switch, in driver door |
E81 | Front right window regulator switch in driver door |
E318 | Childproof lock button |
J386 | Driver door control unit |
L76 | Button illumination bulb |
T10a | 10-pin connector |
T20a | 20-pin connector |
T28 | 28-pin connector |
T32a | 32-pin connector |
V147 | Driver side window regulator motor |
267 | Earth connection 2, in drive side door wiring harness |
Q38 | Positive connection 1 (58b), in window regulator wiring harness |
* | Not for Mexico |
*2 | Only for Mexico |
Wiring Diagram VW BORA 2005 - Driver side interior locking button for central locking system - Driver door control unit - Driver side interior locking warning lamp - Button illumination bulb - Driver side door warning lamp
E308 | Driver side interior locking button for central locking system |
J386 | Driver door control unit |
K174 | Driver side interior locking warning lamp |
L76 | Button illumination bulb |
T2 | 2-pin connector, in driver door |
T4a | 4-pin connector |
T32a | 32-pin connector |
W30 | Driver side door warning lamp |
267 | Earth connection 2, in drive side door wiring harness |

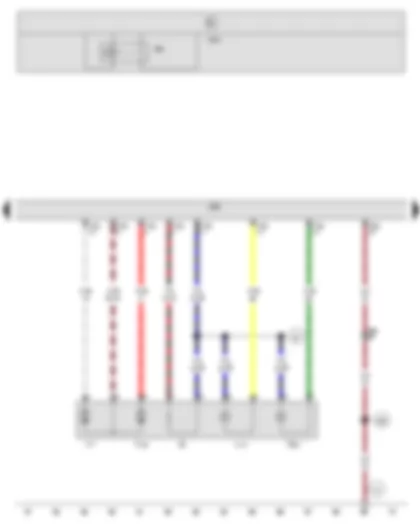

Wiring Diagram VW BORA 2005 - Mirror adjustment switch - Mirror adjustment changeover switch - Rear lid remote release button - Fuel tank flap release button - Driver door control unit - Button illumination bulb - Mirror adjustment switch illumination bulb
E43 | Mirror adjustment switch |
E48 | Mirror adjustment changeover switch |
E231 | Exterior mirror heater button |
E233 | Rear lid remote release button |
E319 | Fuel tank flap release button |
J386 | Driver door control unit |
L76 | Button illumination bulb |
L78 | Mirror adjustment switch illumination bulb |
T4b | 4-pin connector |
T6a | 6-pin connector |
T32a | 32-pin connector |
304 | Earth connection 3, in front passenger side door wiring harness |
Q39 | Positive connection 2 (58b), in window regulator wiring harness |

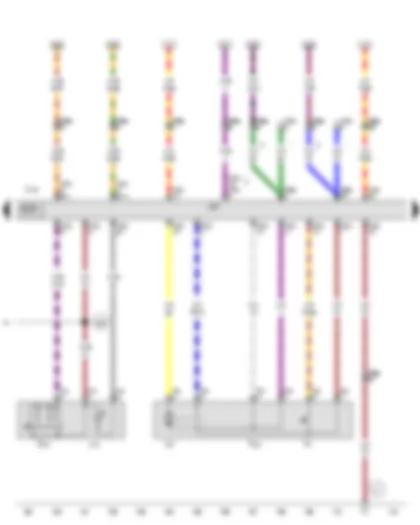

Wiring Diagram VW BORA 2005 - Heated exterior mirror relay - Driver door control unit - Driver side turn signal repeater bulb - Driver side mirror adjustment motor - Driver side mirror adjustment motor - Heated exterior mirror on driver side
J99 | Heated exterior mirror relay |
J386 | Driver door control unit |
J519 | Onboard supply control unit |
L131 | Driver side turn signal repeater bulb |
T16a | 16-pin connector |
T20a | 20-pin connector |
T28 | 28-pin connector |
V17 | Driver side mirror adjustment motor |
V149 | Driver side mirror adjustment motor |
W52 | Driver side entry light in exterior mirror |
Z4 | Heated exterior mirror on driver side |
44 | Earth point, lower part of left A-pillar |
89 | Earth connection 1, in window regulator wiring harness |
366 | Earth connection 1, in main wiring harness |
* | Not for Mexico |
Wiring Diagram VW BORA 2005 - Driver door contact switch - Driver side central locking lock unit - Driver door control unit - Driver door central locking motor
F2 | Driver door contact switch |
F220 | Driver side central locking lock unit |
J386 | Driver door control unit |
T8b | 8-pin connector |
T20a | 20-pin connector |
V56 | Driver door central locking motor |

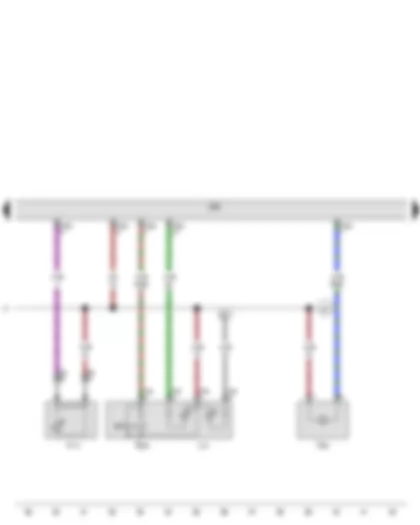

Wiring Diagram VW BORA 2005 - Front passenger side interior locking button for central locking system - Front passenger door control unit - Front passenger side interior locking warning lamp - Button illumination bulb - Front passenger side door warning lamp
E309 | Front passenger side interior locking button for central locking system |
J387 | Front passenger door control unit |
K175 | Front passenger side interior locking warning lamp |
L76 | Button illumination bulb |
T2a | 2-pin connector |
T4b | 4-pin connector |
T32b | 32-pin connector |
W36 | Front passenger side door warning lamp |
268 | Earth connection 2, in front passenger side door wiring harness |

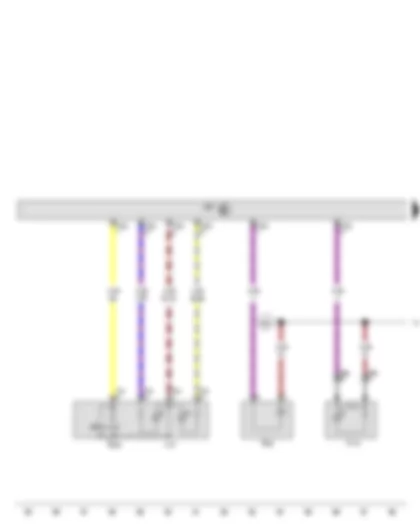

Wiring Diagram VW BORA 2005 - Window regulator switch in front passenger door - Front passenger door contact switch - Front passenger side central locking lock unit - Front passenger door control unit - Button illumination bulb - Front passenger seat central locking motor - Front passenger side window regulator motor
E107 | Window regulator switch in front passenger door |
F3 | Front passenger door contact switch |
F221 | Front passenger side central locking lock unit |
J387 | Front passenger door control unit |
L76 | Button illumination bulb |
T4c | 4-pin connector |
T8c | 8-pin connector |
T20b | 20-pin connector |
T28a | 28-pin connector |
T32b | 32-pin connector |
V57 | Front passenger seat central locking motor |
V148 | Front passenger side window regulator motor |
47 | Earth point, in front right footwell |
268 | Earth connection 2, in front passenger side door wiring harness |
* | Only for Mexico |
*2 | Not for Mexico |

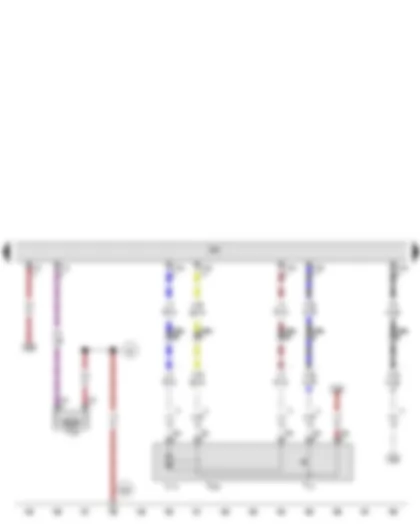

Wiring Diagram VW BORA 2005 - Front passenger door control unit - Front passenger side turn signal repeater bulb - Front passenger side mirror adjustment motor - Front passenger side entry light in exterior mirror
J387 | Front passenger door control unit |
L132 | Front passenger side turn signal repeater bulb |
T16d | 16-pin connector |
V25 | Front passenger side mirror adjustment motor |
V150 | Front passenger side mirror adjustment motor |
W53 | Front passenger side entry light in exterior mirror |
Z5 | Heated exterior mirror on front passenger side |
107 | Earth connection, in external mirror wiring harness |
* | Not for Mexico |
Wiring Diagram VW BORA 2005 - Glove compartment light switch - Alarm horn - Convenience system central control unit - Onboard supply control unit - Central locking and anti-theft alarm system aerial
E26 | Glove compartment light switch |
H12 | Alarm horn |
J393 | Convenience system central control unit |
J519 | Onboard supply control unit |
R47 | Central locking and anti-theft alarm system aerial |
T3f | 3-pin connector |
T6 | 6-pin connector |
T18 | 18-pin connector |
B150 | Positive connection 2 (30a), in interior wiring harness |
B161 | Connection (ATA), in interior wiring harness |
B549 | Connection 2 (LIN bus) in main wiring harness |
Wiring Diagram VW BORA 2005 - Contact switch in lock cylinder for rear lid - anti-theft alarm system and central locking system - Rear lid lock unit - Convenience system central control unit - Rear lid release motor - Luggage compartment light
F124 | Contact switch in lock cylinder for rear lid, anti-theft alarm system and central locking system |
F256 | Rear lid lock unit |
J393 | Convenience system central control unit |
T2 | 2-pin connector |
T3r | 3-pin connector |
T5c | 5-pin connector |
T6 | 6-pin connector |
T8 | 8-pin connector |
T18 | 18-pin connector |
V139 | Rear lid release motor |
W3 | Luggage compartment light |
50 | Earth point, on left in luggage compartment |
98 | Earth connection, in rear lid wiring harness |
195 | Earth connection, in rear door switch wiring harness |
369 | Earth connection 4, in main wiring harness |
Wiring Diagram VW BORA 2005 - Rear left door contact switch - Rear left central locking lock unit - Convenience system central control unit - Rear left door central locking motor - Tank filler flap locking motor
F10 | Rear left door contact switch |
F222 | Rear left central locking lock unit |
J393 | Convenience system central control unit |
T2n | 2-pin connector |
T6a | 6-pin connector |
T18 | 18-pin connector |
T18a | 18-pin connector |
T28b | 28-pin connector |
V115 | Rear left door central locking motor |
V155 | Tank filler flap locking motor |
86 | Earth connection 1, in rear wiring harness |
663 | Earth point, rear right side panel |
* | Not for Mexico |
*2 | Only for Mexico |
Wiring Diagram VW BORA 2005 - Rear right door contact switch - Rear right central locking lock unit - Convenience system central control unit - Rear right door central locking motor
F11 | Rear right door contact switch |
F223 | Rear right central locking lock unit |
J393 | Convenience system central control unit |
T6b | 6-pin connector |
T18a | 18-pin connector |
T28c | 28-pin connector |
V97 | Rear right door central locking motor |
* | Not for Mexico |
*2 | Only for Mexico |
Wiring Diagram VW BORA 2005 - Rear left window regulator switch - in door - Rear left door control unit - Rear left window regulator motor
E52 | Rear left window regulator switch, in door |
J388 | Rear left door control unit |
L76 | Button illumination bulb |
T4d | 4-pin connector |
T18b | 18-pin connector |
T28b | 28-pin connector |
V26 | Rear left window regulator motor |
W37 | Rear left door warning lamp |
77 | Earth point, lower part of left B-pillar |
408 | Earth connection 3, in rear left door wiring harness |
Wiring Diagram VW BORA 2005 - Rear left interior locking button for central locking system - Rear right interior locking button for central locking system - Rear left door control unit - Rear right door control unit - Rear right window regulator motor
E310 | Rear left interior locking button for central locking system |
E311 | Rear right interior locking button for central locking system |
J388 | Rear left door control unit |
J389 | Rear right door control unit |
T4g | 4-pin connector |
T4h | 4-pin connector |
T18b | 18-pin connector |
T18c | 18-pin connector |
V27 | Rear right window regulator motor |
* | Not for Mexico |
*2 | Only for Mexico |
Wiring Diagram VW BORA 2005 - Rear right window regulator switch - in door - Rear right door control unit - Button illumination bulb - Rear right door warning lamp
E54 | Rear right window regulator switch, in door |
J389 | Rear right door control unit |
L76 | Button illumination bulb |
T4e | 4-pin connector |
T18c | 18-pin connector |
T28c | 28-pin connector |
W38 | Rear right door warning lamp |
78 | Earth point, lower part of right B-pillar |
409 | Earth connection 3, in rear right door wiring harness |
* | Only for Mexico |
*2 | Not for Mexico |
Wiring Diagram VW BORA 2005 - Sliding sunroof adjustment regulator - Sunroof button - Sliding sunroof adjustment control unit - Sliding sunroof motor
E139 | Sliding sunroof adjustment regulator |
E325 | Sunroof button |
J245 | Sliding sunroof adjustment control unit |
J285 | Control unit in dash panel insert |
T6aa | 6-pin connector |
T6b | 6-pin connector |
T6c | 6-pin connector |
T36 | 36-pin connector |
V1 | Sliding sunroof motor |
W1 | Front interior light |
43 | Earth point, lower part of right A-pillar |
374 | Earth connection 9, in main wiring harness |
* | Only models with folding fabric sunroof |
*2 | Only for Mexico |
*3 | Not for Mexico |
Wiring Diagram VW BORA 2005 - Bonnet contact switch - Onboard supply control unit - Automatic anti-dazzle interior mirror
F266 | Bonnet contact switch |
J519 | Onboard supply control unit |
T2a | 2-pin connector |
T6am | 6-pin connector |
T6b | 6-pin connector |
W1 | Front interior light |
Y7 | Automatic anti-dazzle interior mirror |
372 | Earth connection 7, in main wiring harness |
373 | Earth connection 8, in main wiring harness |
378 | Earth connection 13, in main wiring harness |
382 | Earth connection 17, in main wiring harness |
656 | Earth point, on right headlight |
A87 | Connection (RL), in dash panel wiring harness |
B427 | Connection 1 (mirror signal), in main wiring harness |
B428 | Connection 2 (mirror signal), in main wiring harness |
* | Not for Mexico |
Wiring Diagram VW BORA 2005 - Onboard supply control unit - Data bus diagnostic interface
J519 | Onboard supply control unit |
J533 | Data bus diagnostic interface |
T20 | 20-pin connector |
B397 | Connection 1 (convenience CAN bus, high), in main wiring harness |
B406 | Connection 1 (convenience CAN bus, low), in main wiring harness |
* | see applicable current flow diagram for data bus network |
