Электросхемы БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА Dodge Grand Caravan SXT 2007

БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА

Электросхема привода багажника (1 из 2) для Dodge Grand Caravan SXT 2007

Электросхема привода багажника (1 из 2) для Dodge Grand Caravan SXT 2007 - Список элементов:

• A115
• Ajar sw sns
• Chime drv
• Close drv
• Clutch
• D25
• Eng/diseng sw
• Engage/ disengage switch
• Front control module
• Full open sw
• Fuse 40a
• Fused b(+)
• G153
• G302 (behind left rear quarterpanel)
• G32
• G78
• Gear disengage
• Gear engage drv
• Ground
• Hall effect
• Hall effect sig
• Hot at all times
• Integrated power module (left side of engine compt)
• Latch cinch drv
• Latch clutch
• Latch release
• Liftgate full open switch
• Liftgate left pinch sensor (at left side of liftgate)
• Liftgate right pinch sensor (at right side of liftgate)
• Open drv
• Pawl sw sns
• Pci bus
• Pinch sens sig
• Power liftgate module (mounted on left "d" pillar)
• Power liftgate motor (in left "d" pillar)
• Q151
• Q51
• Q60
• Q76
• Q83
• Q84
• Q85
• Q86
• Q87
• Q88
• Q89
• Q90
• Q91
• Q94
• S302
• S331 (near breakout for power liftgate motor)
• S359 (w/ sunroof)
• Temp sens sig
• Wake up sig
• Z125
• Z87

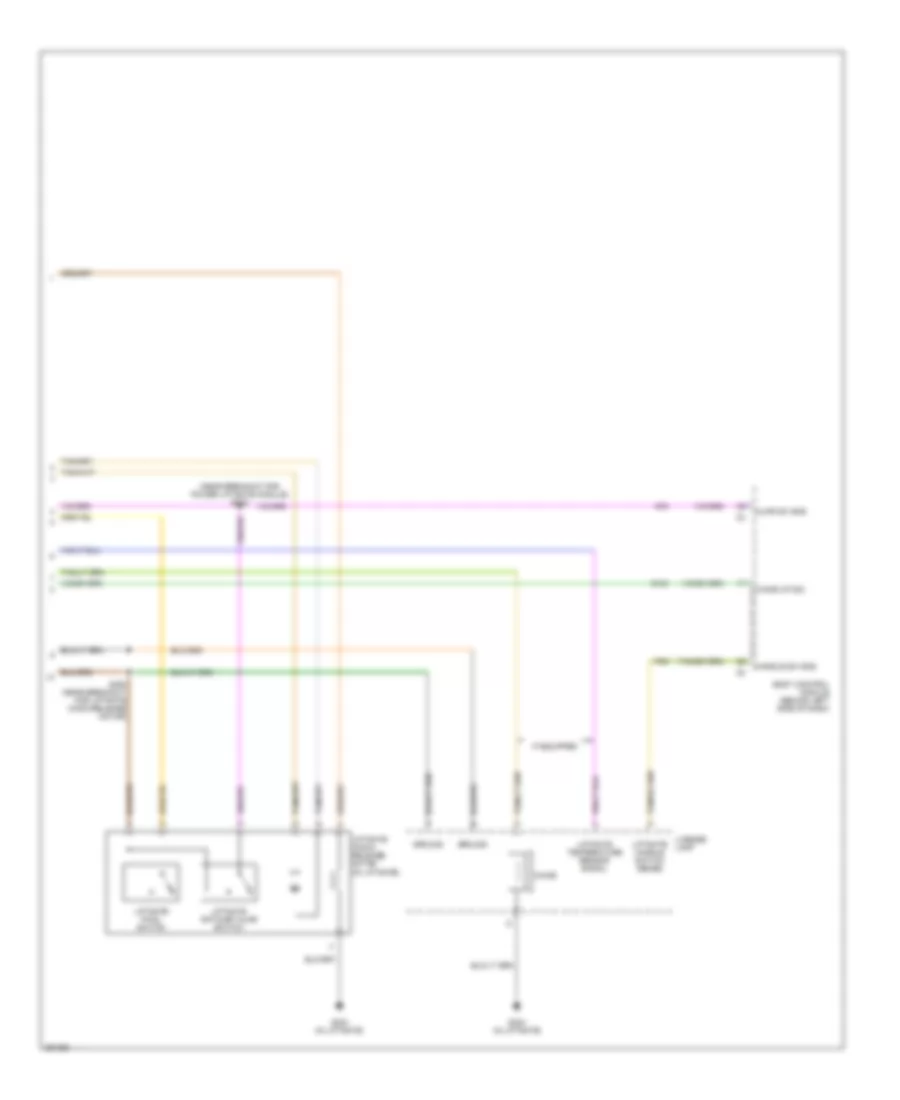

Электросхема привода багажника (2 из 2) для Dodge Grand Caravan SXT 2007

Электросхема привода багажника (2 из 2) для Dodge Grand Caravan SXT 2007 - Список элементов:

• (in liftgate)
• (near breakout for power liftgate module) s330
• Ajar sw sns
• Body control module (behind left side of dash)
• Chime
• G153
• G303 (in liftgate)
• G78
• Ground
• Handle sw sns
• If equipped
• License lamp
• Liftgate cinch/ release motor
• Liftgate handle switch sense
• Liftgate pawl switch
• Liftgate ratchet/ajar switch
• Liftgate temperature sensor signal
• P30
• S352 (near breakout for liftgate cinch/release motor)
• Wake up sig

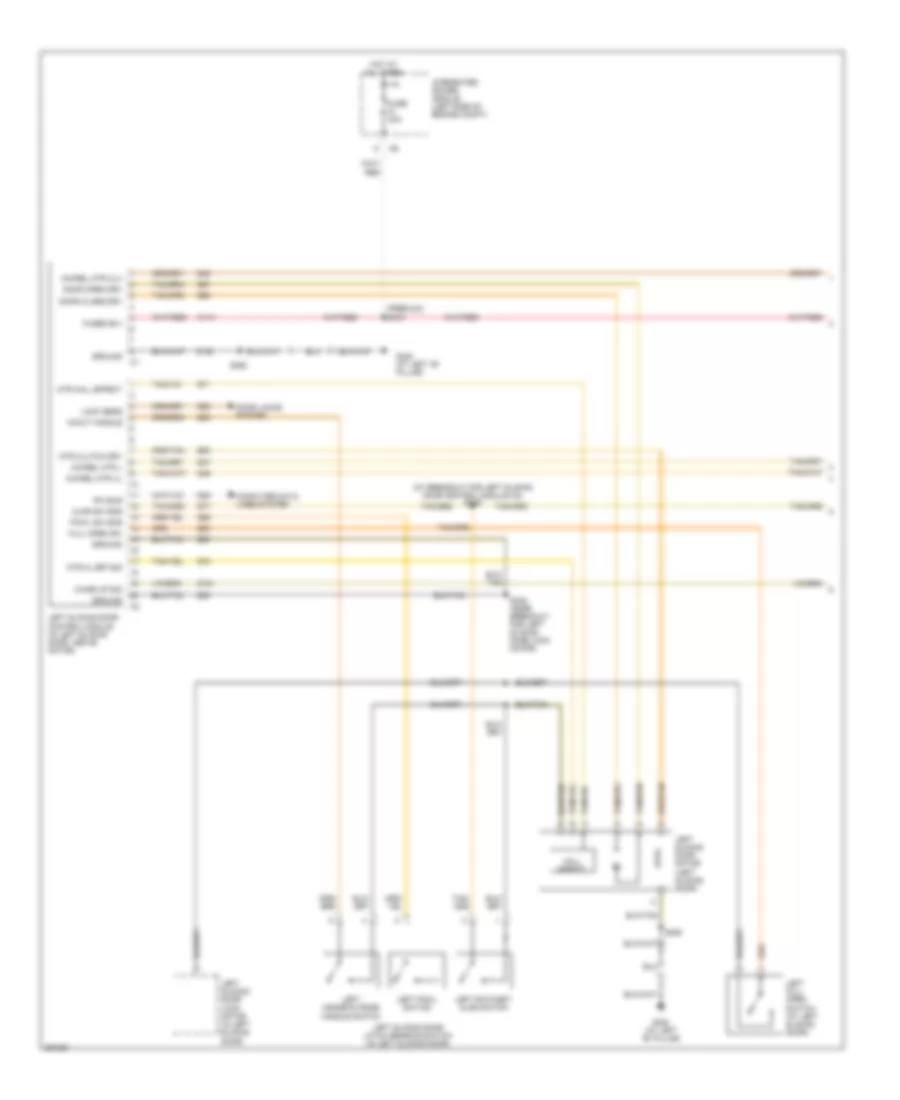

схема раздвижной двери питания (1 из 3) для Dodge Grand Caravan SXT 2007

схема раздвижной двери питания (1 из 3) для Dodge Grand Caravan SXT 2007 - Список элементов:

• (at breakout for left sliding door control module c2) s349
• (premium) s316
• A113
• Ajar sw sns
• Cin/rel mtr clu
• Cin/rel mtr l
• Cin/rel mtr ul
• Computer data lines system
• D25
• Door close drv
• Door locks system
• Door open drv
• Full open sw
• Fuse 40a
• Fused b(+)
• G151
• G300 (at left "b" pillar)
• G77
• Ground
• Hall effect
• Hot at all times
• In/out handle
• Integrated power module (left side of engine compt)
• Left full open switch (at left sliding door)
• Left inside/outside handle switch
• Left pawl switch
• Left ratchet/ ajar switch
• Left sliding door control module (in left sliding door, above motor)
• Left sliding door latch sensing switch (in left sliding door)
• Left sliding door lock motor (in left sliding door)
• Left sliding door motor (left sliding door)
• Lock sens
• Mtr clutch drv
• Mtr hall effect
• Mtr hl eff sig
• Pawl sw sns
• Pci bus
• Q35
• Q45
• Q47
• Q49
• Q53
• Q55
• Q59
• Q63
• Q67
• Q69
• Q71
• Q73
• S348 (near breakout for left sliding door lock motor)
• S350
• Wake up sig
• Z123
• Z25

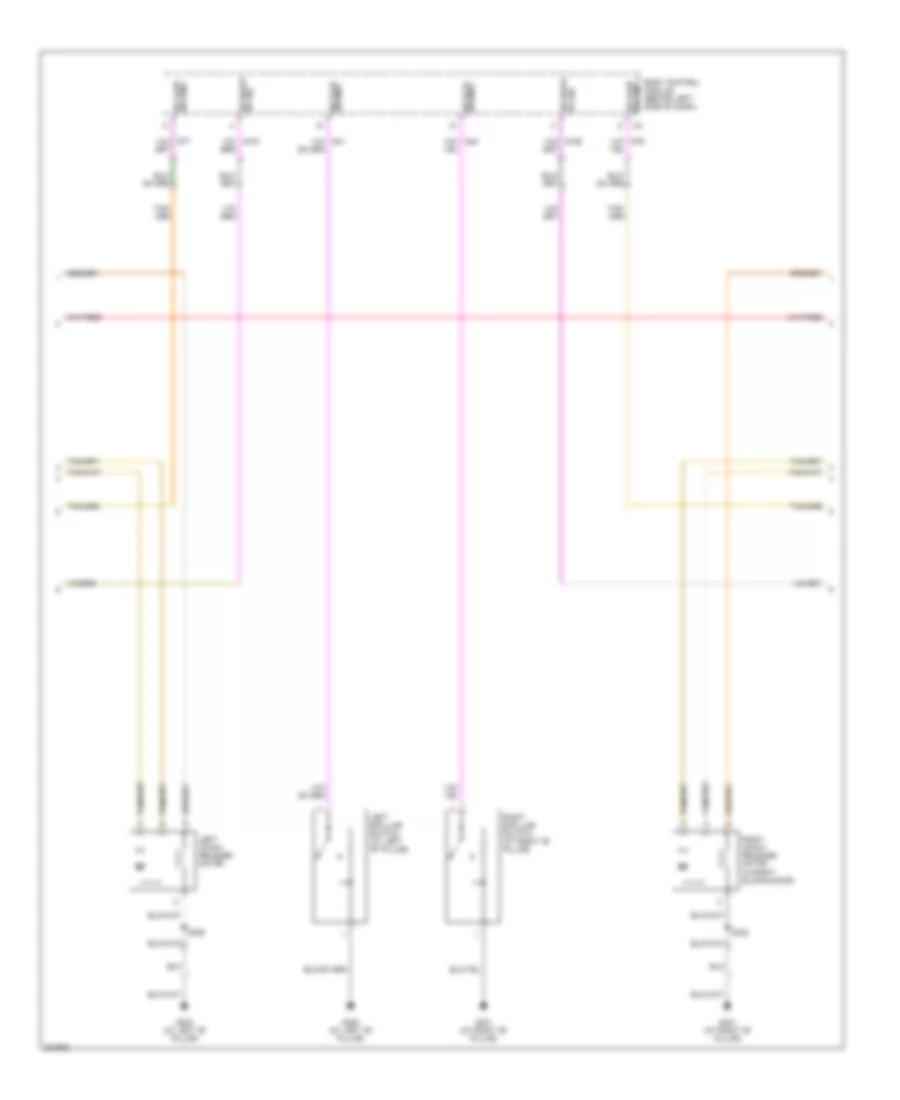

схема раздвижной двери питания (2 из 3) для Dodge Grand Caravan SXT 2007

схема раздвижной двери питания (2 из 3) для Dodge Grand Caravan SXT 2007 - Список элементов:

• Body control module (behind left side of dash)
• Dr ajar sw sns
• Dr pllr sw mux
• Dr wake up sig
• G300 (at left "b" pillar)
• G301 (at right "b" pillar)
• Left b-pillar switch (at left "b" pillar)
• Left cinch/ release motor
• Right b-pillar switch (at right "b" pillar)
• Right cinch/ release motor (in right sliding door)
• S345
• S350
• Sw sns dr ajar
• Up sig dr wake

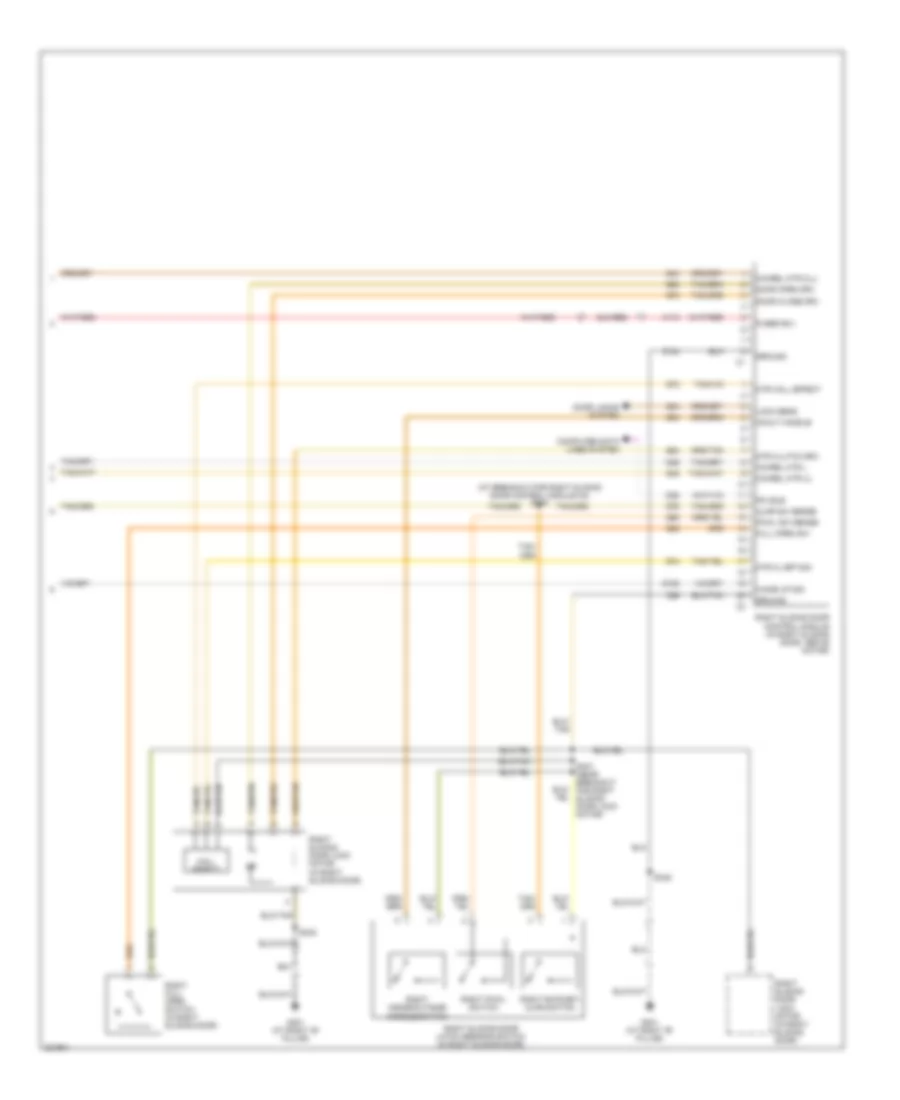

схема раздвижной двери питания (3 из 3) для Dodge Grand Caravan SXT 2007

схема раздвижной двери питания (3 из 3) для Dodge Grand Caravan SXT 2007 - Список элементов:

• (at breakout for right sliding door control module c2) s344
• A113
• Ajar sw sense
• Cin/rel mtr clu
• Cin/rel mtr l
• Cin/rel mtr ul
• Computer data lines system
• D25
• Door close drv
• Door locks system
• Door open drv
• Full open sw
• Fused b(+)
• G152
• G301 (at right "b" pillar)
• G76
• Ground
• Hall effect
• In/out handle
• Lock sens
• Mtr clutch drv
• Mtr hall effect
• Mtr hl eff sig
• Pawl sw sense
• Pci bus
• Q34
• Q44
• Q46
• Q48
• Q52
• Q54
• Q58
• Q64
• Q68
• Q70
• Q72
• Q74
• Right full open switch (in right sliding door)
• Right inside/outside handle switch
• Right pawl switch
• Right ratchet/ ajar switch
• Right sliding door control module (in right sliding door, above motor)
• Right sliding door latch sensing switch (in right sliding door)
• Right sliding door lock motor (in right sliding door)
• S345
• S347 (near breakout for right sliding door lock motor)
• Wake up sig
• Z124
• Z26
