Навигация GPS Парктроники

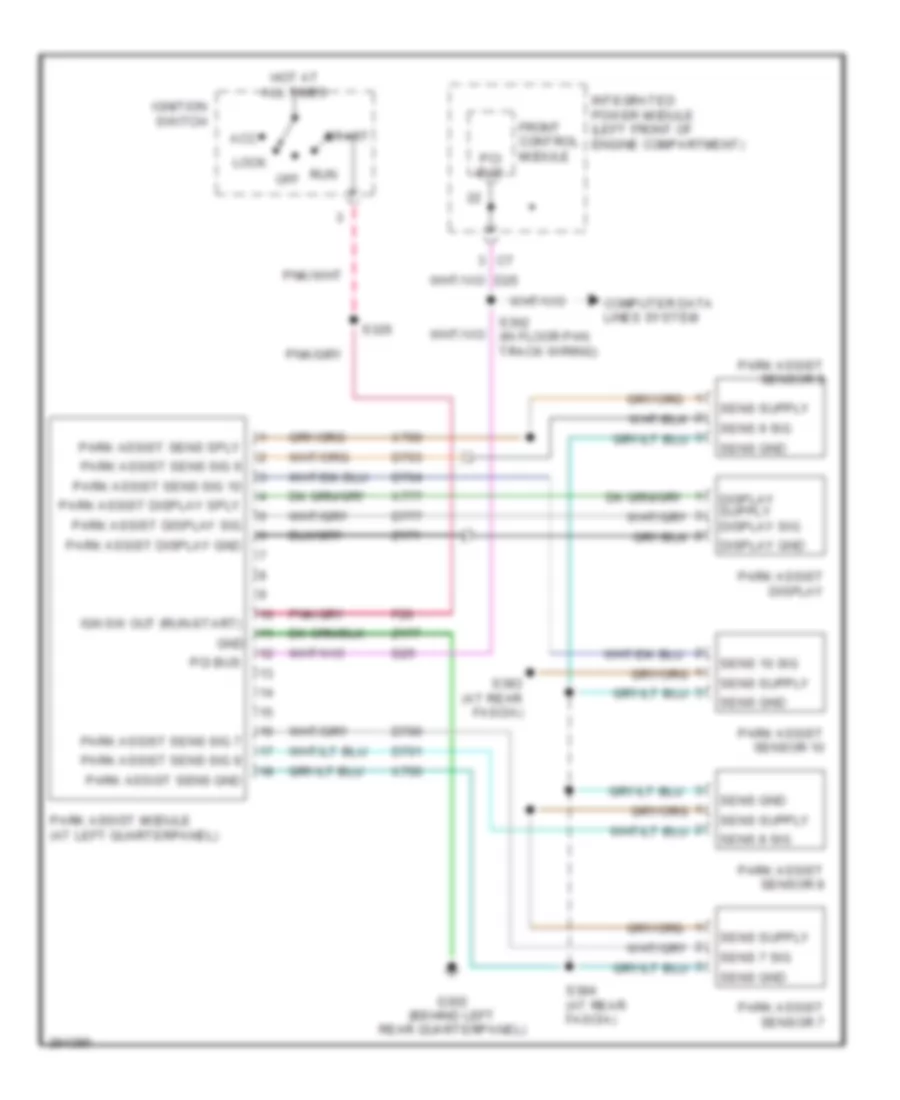

Электросхема парктроников для Dodge Grand Caravan SXT 2007

Электросхема парктроников для Dodge Grand Caravan SXT 2007 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема парктроников для Dodge Grand Caravan SXT 2007 - Список элементов:

  • Acc
  • Computer data lines system
  • D25
  • D700
  • D701
  • D703
  • D704
  • D777
  • Display gnd
  • F20
  • Front control module
  • G302 (behind left rear quarterpanel)
  • Gnd
  • Hot at all times
  • Ign sw out (run-start)
  • Ignition switch
  • Integrated power module (left front of engine compartment)
  • Lock
  • Park assist display
  • Park assist display gnd
  • Park assist display sig
  • Park assist display sply
  • Park assist module (at left quarterpanel)
  • Park assist sens gnd
  • Park assist sens sig 10
  • Park assist sens sig 7
  • Park assist sens sig 8
  • Park assist sens sig 9
  • Park assist sens sply
  • Park assist sensor 10
  • Park assist sensor 7
  • Park assist sensor 8
  • Park assist sensor 9
  • Pci bus
  • Run off
  • S302 (in floor pan track wiring)
  • S326
  • S383 (at rear fascia)
  • S384 (at rear fascia)
  • Sens 10 sig
  • Sens 7 sig
  • Sens 8 sig
  • Sens 9 sig
  • Sens gnd
  • Start
  • X700
  • X750
  • X777
  • Z171
  • Z177
