Электросхемы Система Фар Audi Q7 4.2 2008

  1. Главная
  2. >AUDI
  3. >Audi 2008
  4. >Audi Q7 4.2 2008
  5. >Audi Q7 4.2 2008 - Список всех электросхем

Download PDF file

Система Фар

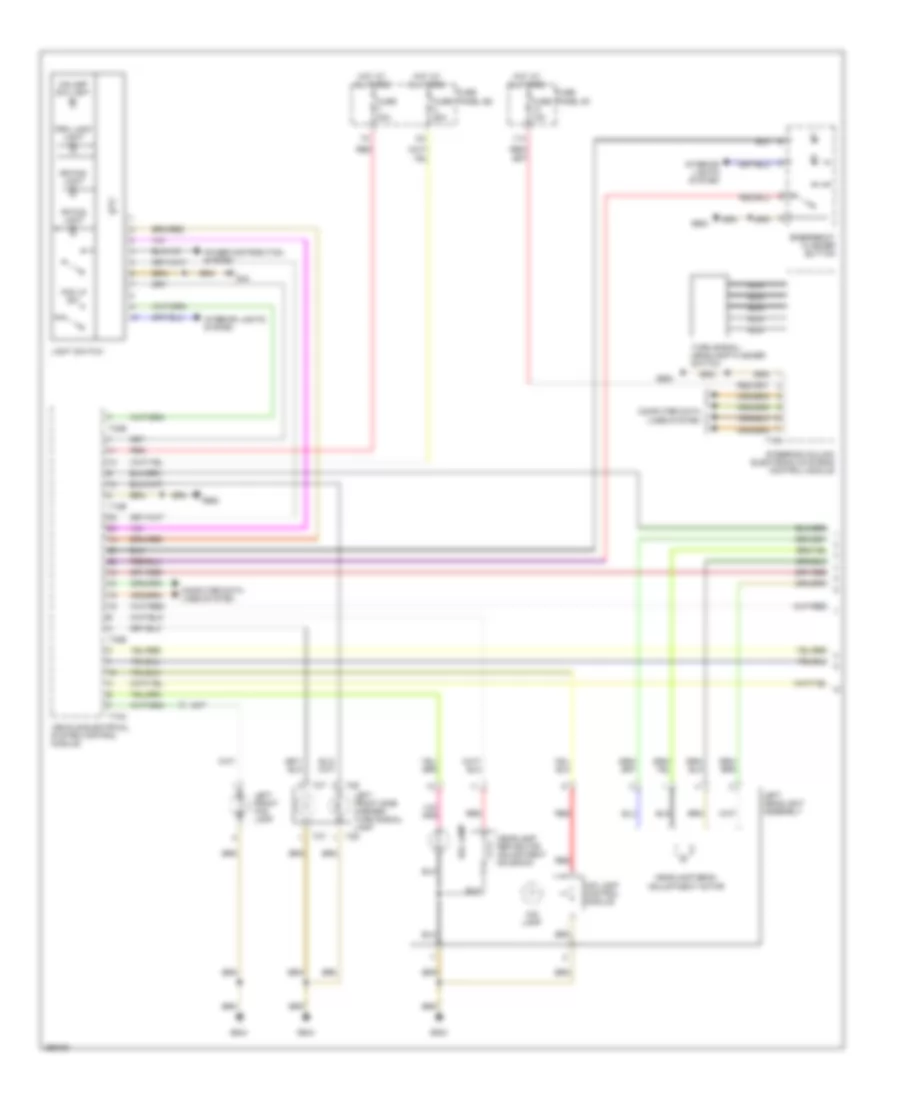

Электросхема фар, С Загоняя Фары в угол (1 из 2) для Audi Q7 4.2 2008

Электросхема фар, С Загоняя Фары в угол (1 из 2) для Audi Q7 4.2 2008 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

Электросхема фар, С Загоняя Фары в угол (1 из 2) для Audi Q7 4.2 2008 - Список элементов:

  • 11a
  • Computer data lines system
  • Drl lamp
  • Emergency flasher button
  • Fog lp sw
  • Fr fog light
  • Fuse 10a
  • Fuse 25a
  • Fuse 30a
  • Fuse panel b1
  • Fuse panel b2
  • G44
  • G640
  • G644
  • G664
  • Hdlamp sw light
  • Headlamp range/cornering lamp control module
  • Headlamp reflector adjustment solenoid
  • Hid lamp
  • Hid lamp control module
  • Hot at all times
  • Interior lights system
  • Left front fog lamp
  • Left front side marker/ turn signal lamp
  • Left headlight assembly
  • Light switch
  • Nca
  • Power distribution system
  • Prk lamp light
  • Red
  • Rr fog light
  • Steering column electronic systems control module
  • T10a
  • T12b
  • T16a
  • T2s
  • T2t
  • T32b
  • Turn signal/ headlamp flasher switch
  • Vehicle electrical system control module

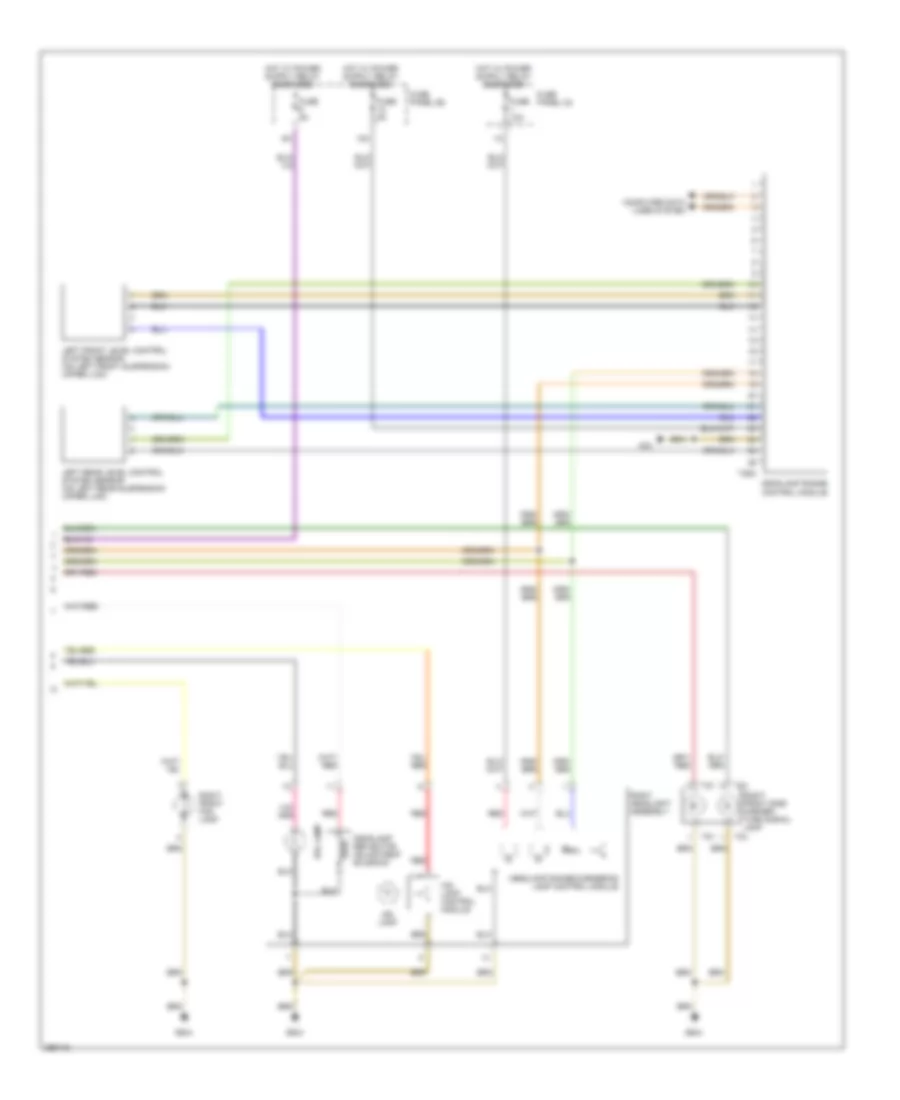

Электросхема фар, С Загоняя Фары в угол (2 из 2) для Audi Q7 4.2 2008

Электросхема фар, С Загоняя Фары в угол (2 из 2) для Audi Q7 4.2 2008 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема фар, С Загоняя Фары в угол (2 из 2) для Audi Q7 4.2 2008 - Список элементов:

  • 12a
  • Computer data lines system
  • Drl lamp
  • Fuse 10a
  • Fuse 5a
  • Fuse panel b3
  • Fuse panel c2
  • G44
  • G644
  • Headlamp range control module
  • Headlamp range/cornering lamp control module
  • Headlamp reflector adjustment solenoid
  • Hid lamp
  • Hid lamp control module
  • Left front level control system sensor (on left front suspension upper link)
  • Left rear level control system sensor (on left rear suspension upper link)
  • Red
  • Right front fog lamp
  • Right front side marker/ turn signal lamp
  • Right headlight assembly
  • T26a
  • T2u
  • T2v

Электросхема фар, без Загоняя Фары в угол (1 из 2) для Audi Q7 4.2 2008

Электросхема фар, без Загоняя Фары в угол (1 из 2) для Audi Q7 4.2 2008 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема фар, без Загоняя Фары в угол (1 из 2) для Audi Q7 4.2 2008 - Список элементов:

  • 11a
  • Computer data lines system
  • Drl lamp
  • Emergency flasher button
  • Fog lp sw
  • Fr fog light
  • Fuse 10a
  • Fuse 25a
  • Fuse 30a
  • Fuse panel b1
  • Fuse panel b2
  • G44
  • G640
  • G644
  • G664
  • Hdlamp sw light
  • Headlamp beam adjustment motor
  • Headlamp reflector adjustment solenoid
  • Hid lamp
  • Hid lamp control module
  • Hot at all times
  • Interior lights system
  • Left front fog lamp
  • Left front side marker/ turn signal lamp
  • Left headlight assembly
  • Light switch
  • Nca
  • Power distribution system
  • Prk lamp light
  • Red
  • Rr fog light
  • Steering column electronic systems control module
  • T10a
  • T12b
  • T16a
  • T2s
  • T2t
  • T32b
  • Turn signal/ headlamp flasher switch
  • Vehicle electrical system control module

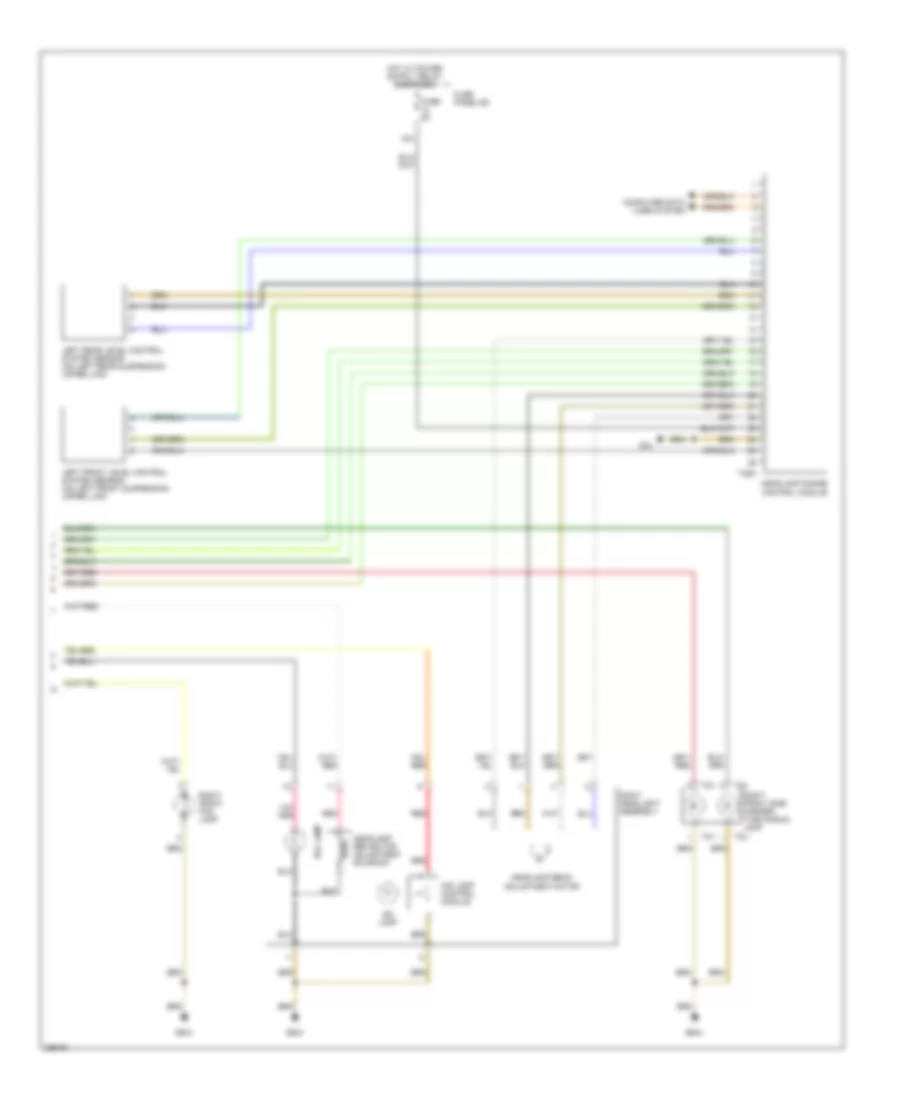

Электросхема фар, без Загоняя Фары в угол (2 из 2) для Audi Q7 4.2 2008

Электросхема фар, без Загоняя Фары в угол (2 из 2) для Audi Q7 4.2 2008 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема фар, без Загоняя Фары в угол (2 из 2) для Audi Q7 4.2 2008 - Список элементов:

  • 12a
  • Computer data lines system
  • Drl lamp
  • Fuse 5a
  • Fuse panel b3
  • G44
  • G644
  • Headlamp beam adjustment motor
  • Headlamp range control module
  • Headlamp reflector adjustment solenoid
  • Hid lamp
  • Hid lamp control module
  • Left front level control system sensor (on left front suspension upper link)
  • Left rear level control system sensor (on left rear suspension upper link)
  • Red
  • Right front fog lamp
  • Right front side marker/ turn signal lamp
  • Right headlight assembly
  • T26a
  • T2u
  • T2v
