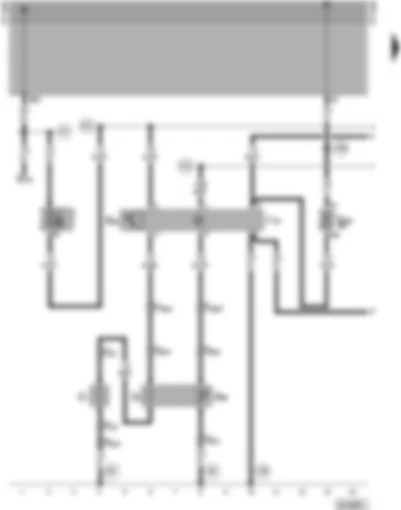

Wiring Diagram VW PASSAT 1999 - Heated driver's seat control unit - temperature sensor - heated driver's seat - heated driver's seat backrest
D | Ignition/starter switch |
E94 | Heated driver seat adjuster |
G59 | Driver`s seat temperature sensor |
J131 | Heated driver's seat control unit |
S5 | Fuse in relay plate fuse box |
S244 | Fuse in fuse holder |
T2 | 2-pin connector, under driver`s seat |
T6a | 6-pin connector, green |
T10p | 10-pin connector, green, left A-pillar coupling station |
Z6 | Heated driver`s seat |
Z7 | Heated driver's seat backrest |
96 | Earth connection -1-, in seat heating wiring harness |
135 | Earth connection -2-, in dash panel wiring harness |
A2 | Positive (+) connection (15), in dash panel wiring harness |
A19 | Connection (58d), in dash panel wiring harness |
A52 | Positive connection -2- (30), in dash panel wiring harness |
A74 | Connection (15a, fuse 5), in dash panel wiring harness |
Wiring Diagram VW PASSAT 1999 - Heated front passenger's seat control unit - temperarture sensor - heated front passenger's seat - heated front passenger's backrest
E95 | Heated front passenger seat adjuster |
G60 | Front passenger`s seat temperature sensor |
J132 | Heated front passenger's seat control unit |
T2a | 2-pin connector, under front passenger's seat |
T6b | 6-pin connector, green |
T10p | 10-pin connector, green, right A-pillar coupling station |
Z8 | Heated front passenger's seat |
Z9 | Heated front passenger seat backrest |
32 | Earth point, behind dash panel, left |
81 | Earth connection -1-, in dash panel wiring harness |
96 | Earth connection -1-, in seat heating wiring harness |
135 | Earth connection -2-, in dash panel wiring harness |
A19 | Connection (58d), in dash panel wiring harness |
A74 | Connection (15a, fuse 5), in dash panel wiring harness |
