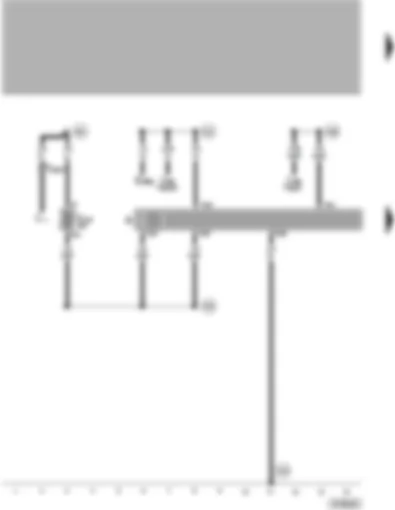

D | Ignition/starter switch |
J... | Engine control unit |
J285 | Control unit with display in dash panel insert |
R | Radio |
S237 | Fuse in fuse holder |
T8 | 8-pin connector, black, on radio |
T10b | 10-pin connector, black, on protective housing for control units, left in engine compartment |
T32a | 32-pin connector, blue, on dash panel insert |
610 | Earth point (audio), front below centre console |
501 | Screw connection -2- (30), on relay plate |
A21 | Connection (86s), in dash panel wiring harness |
A23 | Connection (30al), in dash panel wiring harness |
A60 | Connection (road speed signal), in dash panel wiring harness |
E20 | Switches and instruments - lighting control |
R | Radio |
R20 | Treble loudspeaker, front left, in door |
R21 | Bass loudspeaker, front left, in door |
R22 | Treble loudspeaker, front right, in door |
R23 | Bass loudspeaker, front right, in door |
T3b | 3-pin connector, black, on lighting regulator |
T4 | 4-pin connector, black, coupling station right A-pillar |
T4a | 4-pin connector, black, coupling station right A-pillar |
T4b | 4-pin connector, black, coupling station left A-pillar |
T4c | 4-pin connector, black, coupling station left A-pillar |
T8 | 8-pin connector, black, on radio |
T8a | 8-pin connector, on radio |
T8c | 8-pin connector, black, coupling station left A-pillar |
T8d | 8-pin connector, black, coupling station right A-pillar |
T16 | 16-pin connector, self-diagnosis connection, near handbrake lever |
A19 | Connection (58d), in dash panel wiring harness |
A76 | Connection (diagnosis wire K), in dash panel wiring harness |
R | Radio |
R14 | Treble loudspeaker, rear left, in door |
R15 | Bass loudspeaker, rear left, in door |
R16 | Treble loudspeaker, rear right, in door |
R17 | Bass loudspeaker, front right, in door |
T4 | 4-pin connector, black, coupling station right A-pillar |
T4b | 4-pin connector, black, left A-pillar coupling station |
T6c | 6-pin connector, on left B-pillar |
T6d | 6-pin connector, red, on right B-pillar |
T8a | 8-pin connector, brown, on radio |
T8c | 8-pin connector, black, coupling station left A-pillar |
T8d | 8-pin connector, black, coupling station right A-pillar |
R | Radio |
R11 | Aerial |
R24 | Aerial amplifier |
R41 | CD changer, in luggage compartment |
T10t | 10-pin connector, black, right A-pillar coupling station |
T12 | 12-pin connector, red, on CD changer |
T20 | 20-pin connector |
309 | Earth connection -1-, screening, in CD changer wiring harness |
310 | Earth connection -2-, screening, in CD changer wiring harness |
311 | Earth connection -3-, screening, in CD changer wiring harness |
610 | Earth point (audio), front below centre console |
