Электросхемы ПРИВОД ЛЮКА И КРЫШИ Isuzu Ascender Limited 2004

ПРИВОД ЛЮКА И КРЫШИ

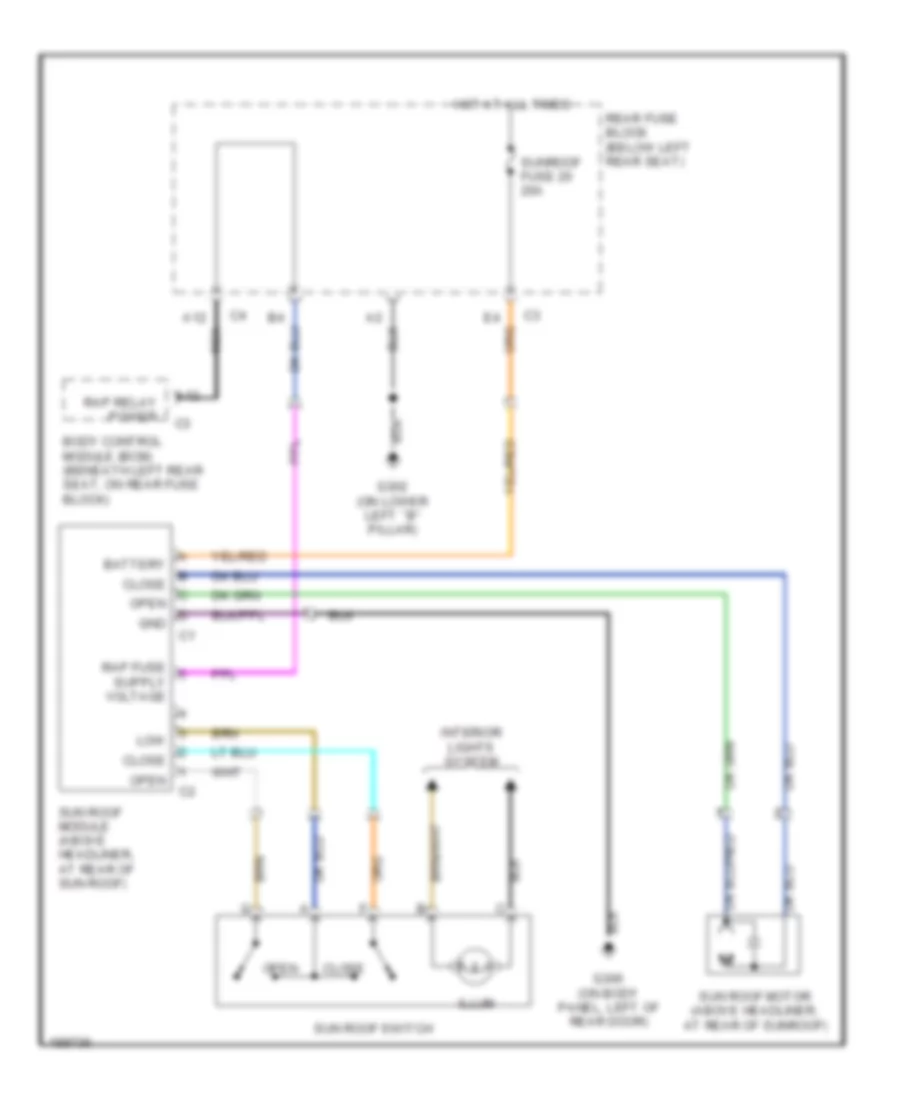

Электросхема привода люка или крыши, Длинная Колесная база для Isuzu Ascender Limited 2004

Электросхема привода люка или крыши, Длинная Колесная база для Isuzu Ascender Limited 2004 - Список элементов:

• A battery
• A12
• A12 nca
• B close
• Body control module (bcm) (beneath left rear seat, on rear fuse block)
• C open
• Close
• D gnd
• G302 (on lower left ``b" pillar)
• G306 (on body panel, left of rear door)
• Hot at all times
• Illum
• Interior lights system
• Low
• Open
• Rap relay power
• Rear fuse block (below left rear seat)
• Sun roof module (above headliner, at rear of sun roof)
• Sun roof motor (above headliner, at rear of sunroof)
• Sun roof switch
• Sunroof fuse 20 20a

Электросхема привода люка или крыши, Короткая Колесная база для Isuzu Ascender Limited 2004

Электросхема привода люка или крыши, Короткая Колесная база для Isuzu Ascender Limited 2004 - Список элементов:

• A battery
• A12
• A12 nca
• B close
• Body control module (bcm) (beneath left rear seat, on rear fuse block)
• C open
• Close
• D gnd
• G302 (on lower left ``b" pillar)
• G306 (on body panel, left of rear door)
• Hot at all times
• Illum
• Interior lights system
• Low
• Open
• Rap relay power
• Rear fuse block (below left rear seat)
• Sun roof module (above headliner, at rear of sun roof)
• Sun roof motor (above headliner, at rear of sunroof)
• Sun roof switch
• Sunroof fuse 20 20a
