СИСТЕМА ОХЛАЖДЕНИЯ

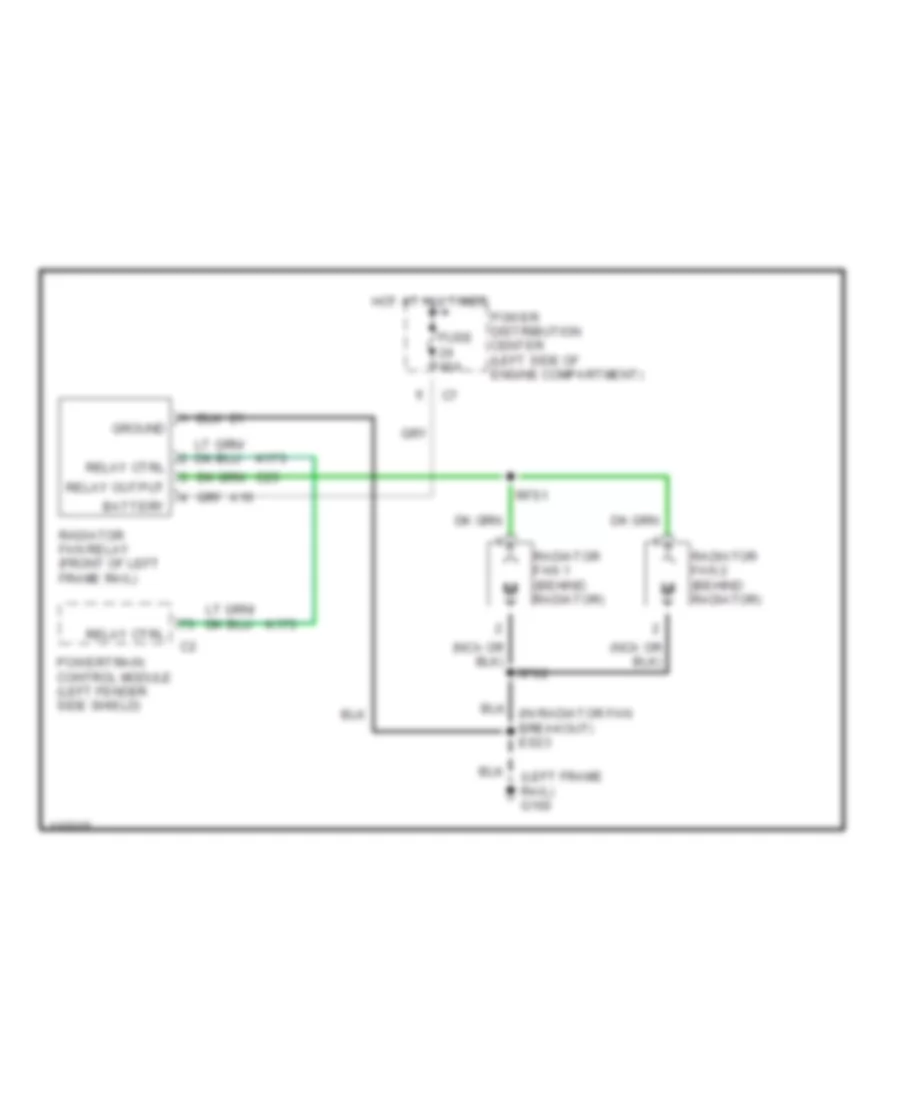

Электросхема системы охлаждения для Dodge Grand Caravan ES 1999

Электросхема системы охлаждения для Dodge Grand Caravan ES 1999 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема системы охлаждения для Dodge Grand Caravan ES 1999 - Список элементов:

  • (left frame rail) g100
  • A16
  • Battery
  • C23
  • Fuse 40a
  • Ground
  • Hot at all times
  • K173
  • Power distribution center (left side of engine compartment)
  • Powertrain control module (left fender side shield)
  • Radiator fan 1 (behind radiator)
  • Radiator fan 2 (behind radiator)
  • Radiator fan relay (front of left frame rail)
  • Relay ctrl
  • Relay output
  • Rfs1
  • Rfs2
