СИСТЕМА ОХЛАЖДЕНИЯ

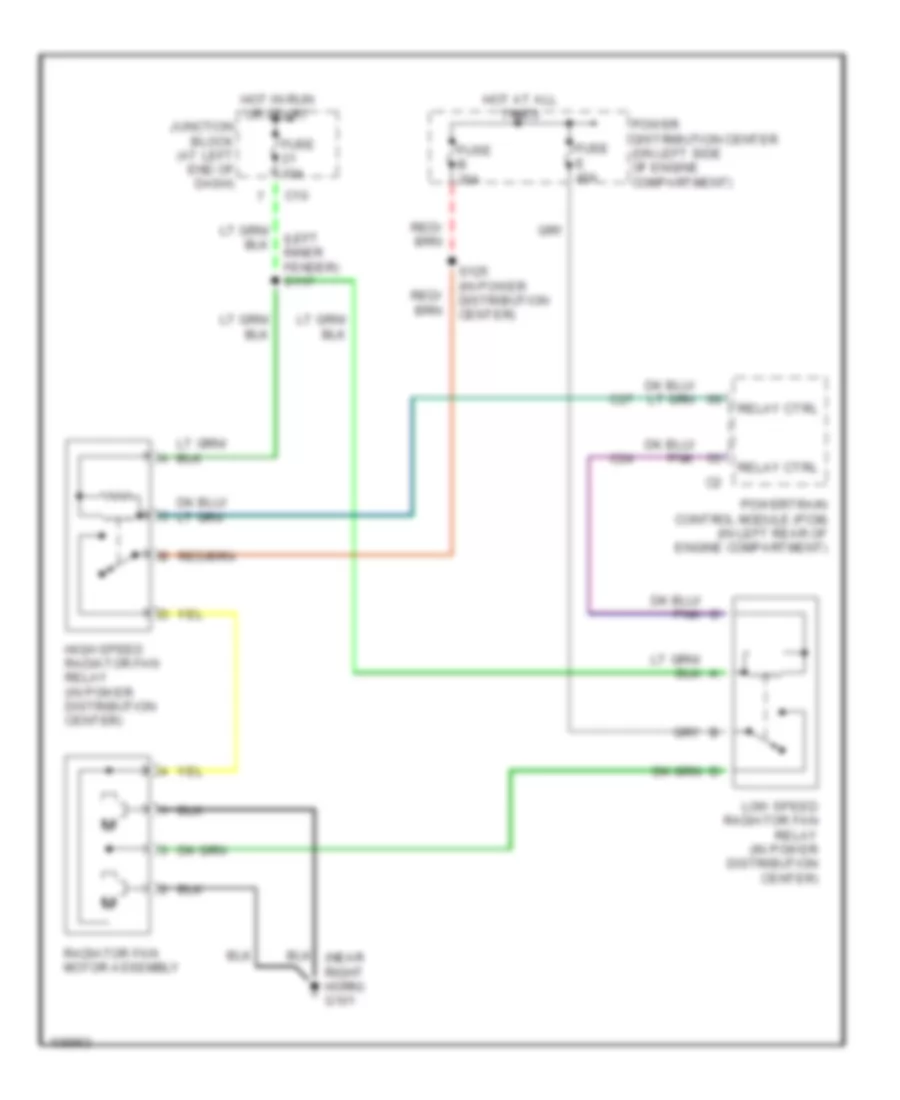

Электросхема системы охлаждения для Dodge Intrepid 1999

Электросхема системы охлаждения для Dodge Intrepid 1999 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема системы охлаждения для Dodge Intrepid 1999 - Список элементов:

  • (left inner fender) s117
  • C10
  • C24
  • C27
  • Fuse 10a
  • Fuse b 30a
  • Fuse e 40a
  • High speed radiator fan relay (in power distribution center)
  • Hot at all times
  • Hot in run or start
  • Junction block (at left end of dash)
  • Low speed radiator fan relay (in power distribution center)
  • Power distribution center (on left side of engine compartment)
  • Powertrain control module (pcm) (in left rear of engine compartment)
  • Radiator fan motor assembly
  • Relay ctrl
  • S125 (in power distribution center)
