СИСТЕМА ПЕРЕДАЧИ ДАННЫХ

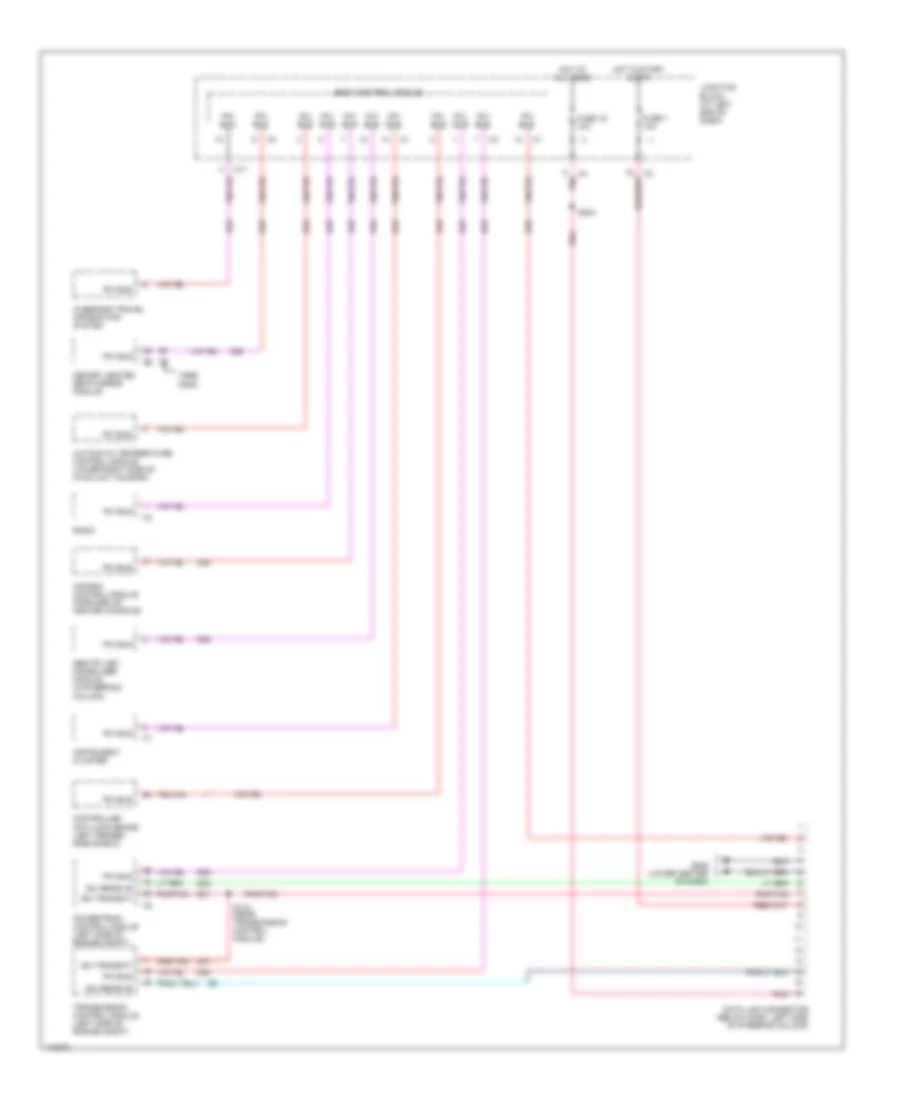

Электросхема компьютерной линии передачи данных CAN для Dodge Intrepid 1999

Электросхема компьютерной линии передачи данных CAN для Dodge Intrepid 1999 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема компьютерной линии передачи данных CAN для Dodge Intrepid 1999 - Список элементов:

  • (1999) (2000)
  • Air bag control module (forward of center console)
  • Automatic temperature control module (lower right side of hvac unit housing)
  • Body control module
  • C11
  • Controller anti-lock brake (left fender side shield)
  • D20
  • D21
  • D25
  • Data link connector (below dash, left side of steering column)
  • Fuse 1 10a
  • Fuse 19 10a
  • G206 (lower center of dash)
  • Hot at all times
  • Hot in start & run
  • Instrument cluster
  • Junction block (at left end of dash)
  • Memory heated seat/mirror module
  • Overhead travel information system
  • Pci bus
  • Pnk
  • Pnk/tan
  • Powertrain control module (left side of engine compt)
  • Radio
  • S115 (near transmission control module)
  • S204
  • Sci receive
  • Sci transmit
  • Sentry key immobilizer module (in steering column)
  • Transmission control module (left side of engine compt)
