Электросхемы БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА Dodge Caravan C/V 2004

БАГАЖНИК ЗАДНЯЯ ДВЕРЬ ЛЮЧОК ТОПЛИВНОГО БАКА

Электросхема привода багажника (1 из 2) для Dodge Caravan C/V 2004

Электросхема привода багажника (1 из 2) для Dodge Caravan C/V 2004 - Список элементов:

• A115
• Ajar sw sns
• Chime drv
• Close drv
• Clutch
• D25
• Eng/diseng sw
• Engage/ disengage switch
• Front control module
• Full open sw
• Fuse 40a
• Fused b(+)
• G153
• G302 (behind left rear quarter panel)
• G32
• G78
• Gear disengage
• Gear engage drv
• Ground
• Hall effect
• Hall effect sig
• Hot at all times
• Integrated power module (left rear of transaxle)
• Latch cinch drv
• Latch clutch
• Latch release
• Liftgate full open switch
• Liftgate left pinch sensor (at left side of left gate)
• Liftgate right pinch sensor (at right side of liftgate)
• Open drv
• Pawl sw sns
• Pci bus
• Pinch sens sig
• Power liftgate module (mounted on left "d" pillar)
• Power liftgate motor (in left "d" pillar)
• Power tops system
• Q151
• Q51
• Q60
• Q76
• Q83
• Q84
• Q85
• Q86
• Q87
• Q88
• Q89
• Q90
• Q91
• Q94
• S302
• S329
• S331 (near breakout for power liftgate motor)
• S359 (w/ sunroof)
• Temp sens sig
• Wake up sig
• Z125
• Z87

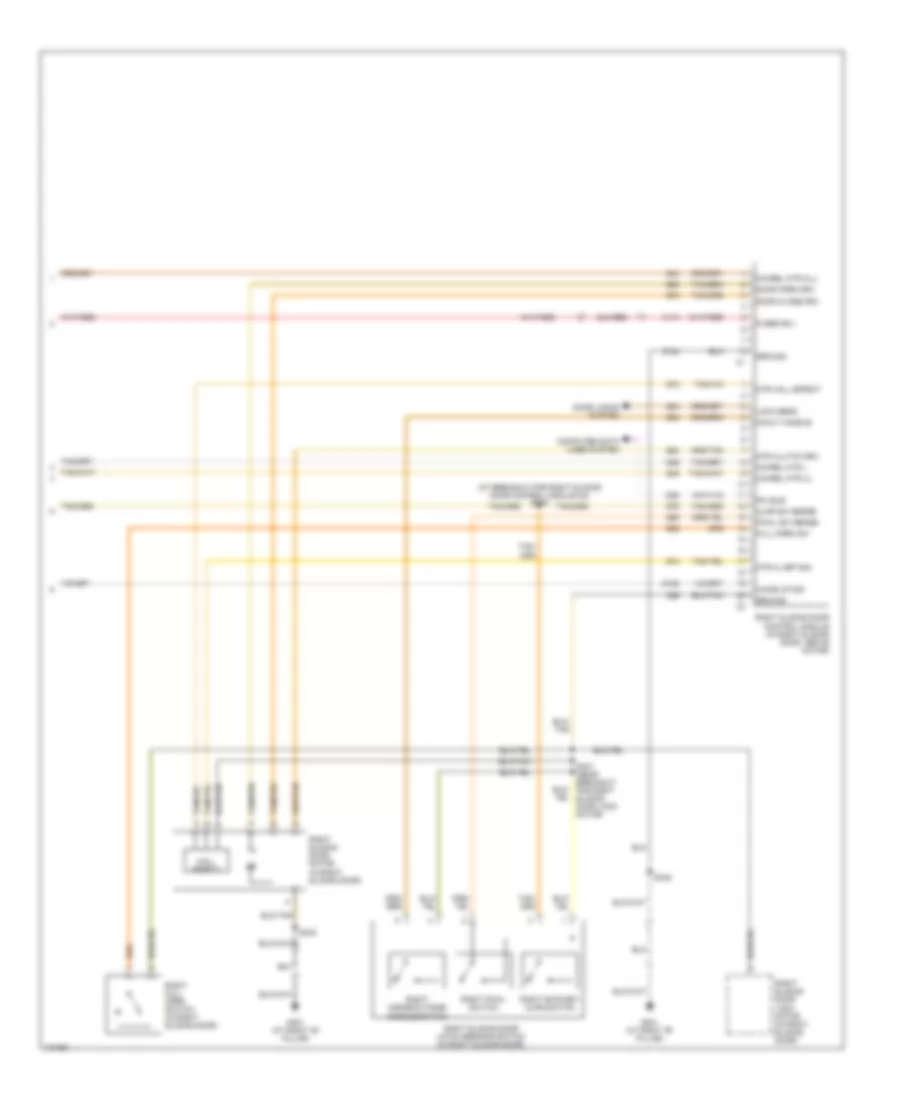

Электросхема привода багажника (2 из 2) для Dodge Caravan C/V 2004

Электросхема привода багажника (2 из 2) для Dodge Caravan C/V 2004 - Список элементов:

• (in liftgate)
• (near breakout for power liftgate module) s330
• Ajar sw sns
• Body control module (behind left side of dash)
• Chime
• G153
• G303 (in liftgate)
• G78
• Ground
• Handle sw sns
• License lamp
• Liftgate cinch/ release motor
• Liftgate handle switch sense
• Liftgate pawl switch
• Liftgate ratchet/ajar switch
• Liftgate temperature sensor signal
• P30
• S352 (near breakout for liftgate cinch/release motor)
• Wake up sig

схема раздвижной двери питания (1 из 3) для Dodge Caravan C/V 2004

схема раздвижной двери питания (1 из 3) для Dodge Caravan C/V 2004 - Список элементов:

• (at breakout for left sliding door control module c2) s349
• A113
• Ajar sw sns
• Cin/rel mtr clu
• Cin/rel mtr l
• Cin/rel mtr ul
• Computer data lines system
• D25
• Door close drv
• Door locks system
• Door open drv
• Full open sw
• Fuse 40a
• Fused b(+)
• G151
• G300 (at left "b" pillar)
• G77
• Ground
• Hall effect
• Hot at all times
• In/out handle
• Integrated power module (left rear of transaxle)
• Left full open switch (at left sliding door)
• Left inside/outside handle switch
• Left pawl switch
• Left ratchet/ ajar switch
• Left sliding door control module (in left sliding door, above motor)
• Left sliding door latch sensing switch (in left sliding door)
• Left sliding door lock motor (in left sliding door)
• Left sliding door motor (left sliding door)
• Lock sens
• Mtr clutch drv
• Mtr hall effect
• Mtr hl eff sig
• Pawl sw sns
• Pci bus
• Q35
• Q45
• Q47
• Q49
• Q53
• Q55
• Q59
• Q63
• Q67
• Q69
• Q71
• Q73
• S316 (w/ premium)
• S348 (near breakout for left sliding door lock motor)
• S350
• Wake up sig
• Z123
• Z25

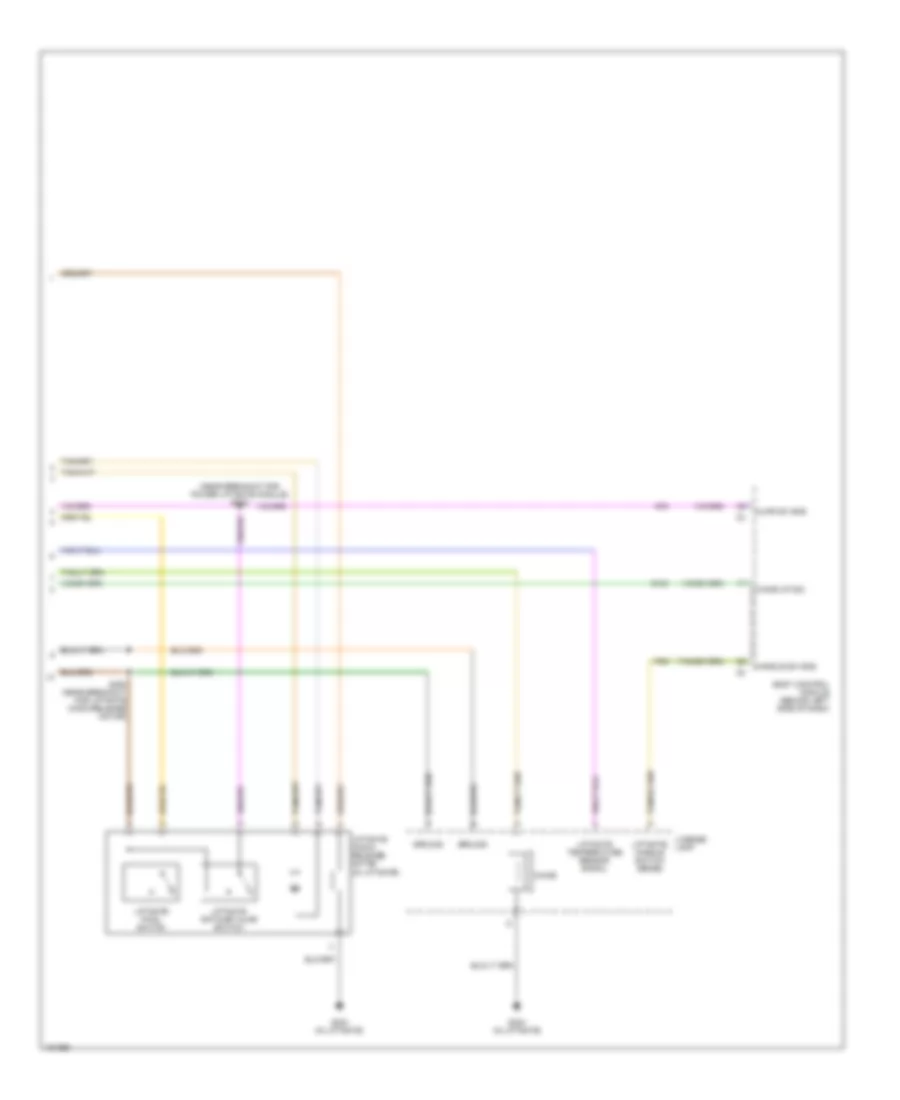

схема раздвижной двери питания (2 из 3) для Dodge Caravan C/V 2004

схема раздвижной двери питания (2 из 3) для Dodge Caravan C/V 2004 - Список элементов:

• Body control module (behind left side of dash)
• Dr ajar sw sns
• Dr pllr sw mux
• Dr wake up sig
• G300 (at left "b" pillar)
• G301 (at right "b" pillar)
• Left b-pillar switch (at left "b" pillar)
• Left cinch/ release motor
• Right b-pillar switch (at right "b" pillar)
• Right cinch/ release motor (in right sliding door)
• S345
• S350
• Sw sns dr ajar
• Up sig dr wake

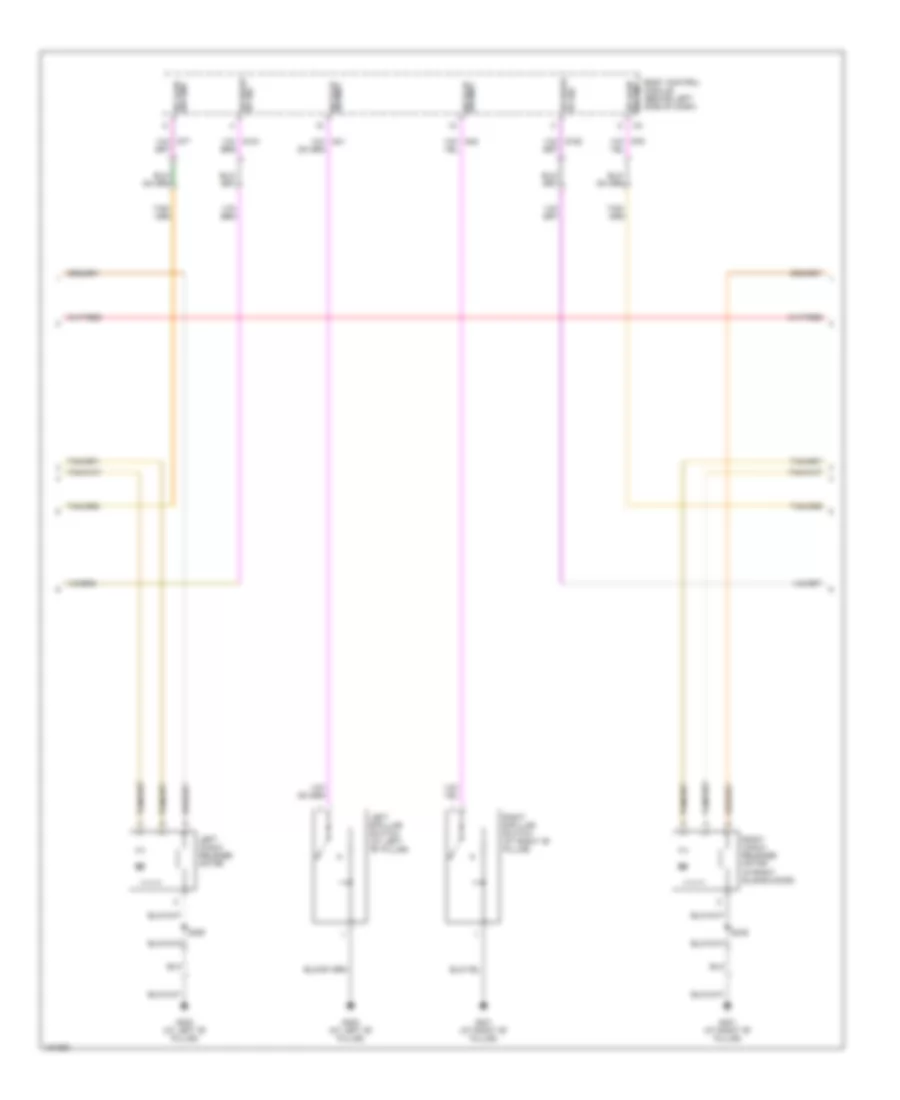

схема раздвижной двери питания (3 из 3) для Dodge Caravan C/V 2004

схема раздвижной двери питания (3 из 3) для Dodge Caravan C/V 2004 - Список элементов:

• (at breakout for right sliding door control module c2) s344
• A113
• Ajar sw sense
• Cin/rel mtr clu
• Cin/rel mtr l
• Cin/rel mtr ul
• Computer data lines system
• D25
• Door close drv
• Door locks system
• Door open drv
• Full open sw
• Fused b(+)
• G152
• G301 (at right "b" pillar)
• G76
• Ground
• Hall effect
• In/out handle
• Lock sens
• Mtr clutch drv
• Mtr hall effect
• Mtr hl eff sig
• Pawl sw sense
• Pci bus
• Q34
• Q44
• Q46
• Q48
• Q52
• Q54
• Q58
• Q64
• Q68
• Q70
• Q72
• Q74
• Right full open switch (in right sliding door)
• Right inside/outside handle switch
• Right pawl switch
• Right ratchet/ ajar switch
• Right sliding door control module (in right sliding door, above motor)
• Right sliding door latch sensing switch (in right sliding door)
• Right sliding door lock motor (in right sliding door)
• Right sliding door motor (in right sliding door)
• S345
• S347 (near breakout for right sliding door lock motor)
• Wake up sig
• Z124
• Z26
