Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Audi A4 2.0T Quattro 2011

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

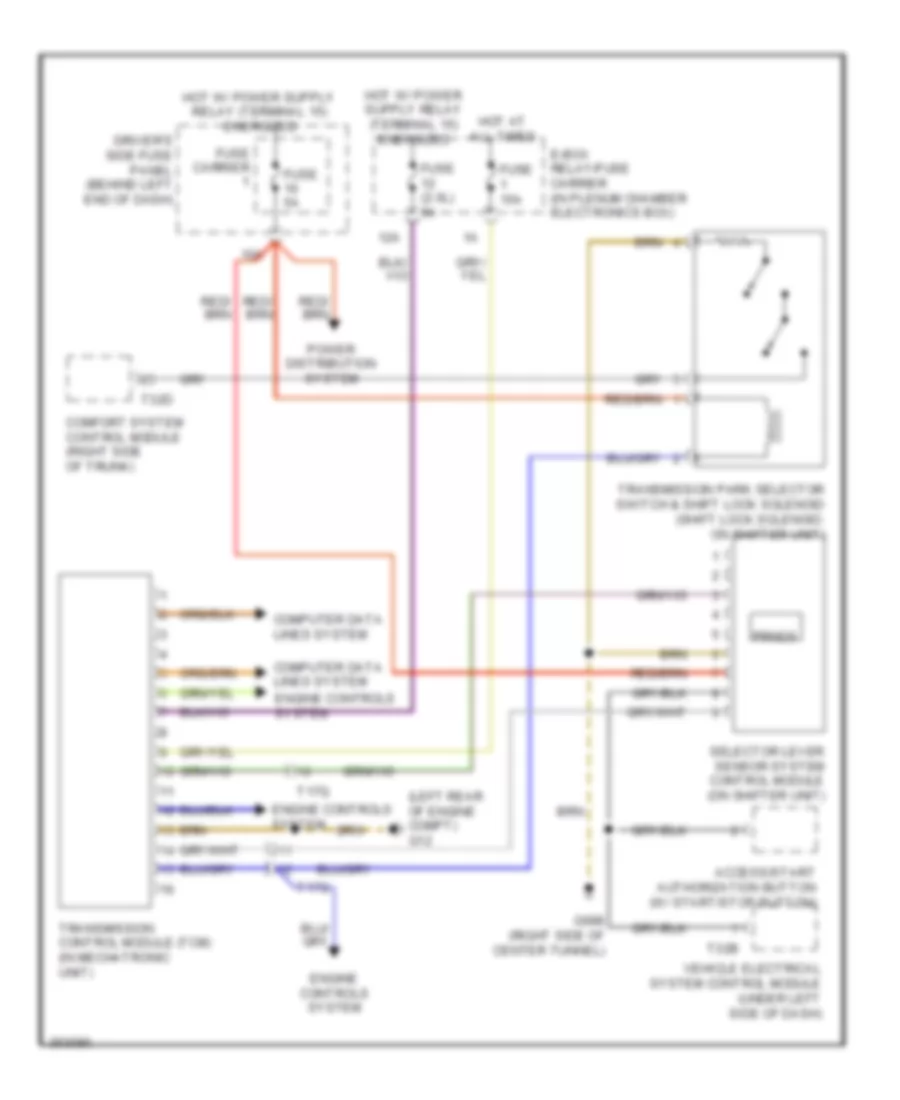

Электросхема автоматической коробки передач АКПП, 6 Скоростей A/T для Audi A4 2.0T Quattro 2011

Электросхема автоматической коробки передач АКПП, 6 Скоростей A/T для Audi A4 2.0T Quattro 2011 - Список элементов:

• 10a
• 12a
• Access/start authorization button (w/ start/stop button)
• Comfort system control module (right side of trunk)
• Computer data lines system
• Driver's side fuse panel (behind left end of dash)
• E-box relay/fuse carrier (in plenum chamber electronics box)
• Engine controls system
• Fuse (2.0l) 5a
• Fuse 15a
• Fuse 5a
• Fuse carrier
• G12 (left rear of engine compt)
• G688 (right side of center tunnel)
• Hot at all times
• Power distribution system
• Prnds
• Selector lever sensor system control module (on shifter unit)
• T17q
• T32b
• T32d
• Transmission control module (tcm) (in mechatronic unit)
• Transmission park selector switch & shift lock solenoid (shift lock solenoid: on shifter unit)
• Vehicle electrical system control module (under left side of dash)

Электросхема автоматической коробки передач АКПП, CVT для Audi A4 2.0T Quattro 2011

Электросхема автоматической коробки передач АКПП, CVT для Audi A4 2.0T Quattro 2011 - Список элементов:

• (left rear of engine compt) g12
• 10a
• 12a
• Access/start authorization button (w/ start/stop button)
• Comfort system control module (right side of trunk)
• Computer data lines system
• Driver's side fuse panel (behind left end of dash)
• E-box relay/fuse carrier (in plenum chamber electronics box)
• Engine controls system
• Fuse (2.0l) 5a
• Fuse 15a
• Fuse 5a
• Fuse carrier
• G688 (right side of center tunnel)
• Hot at all times
• Power distribution system
• Prnds
• Selector lever sensor system control module (on shifter unit)
• T17q
• T32b
• T32d
• Transmission control module (tcm) (in mechatronic unit)
• Transmission park selector switch & shift lock solenoid (shift lock solenoid: on shifter unit)
• Vehicle electrical system control module (under left side of dash)

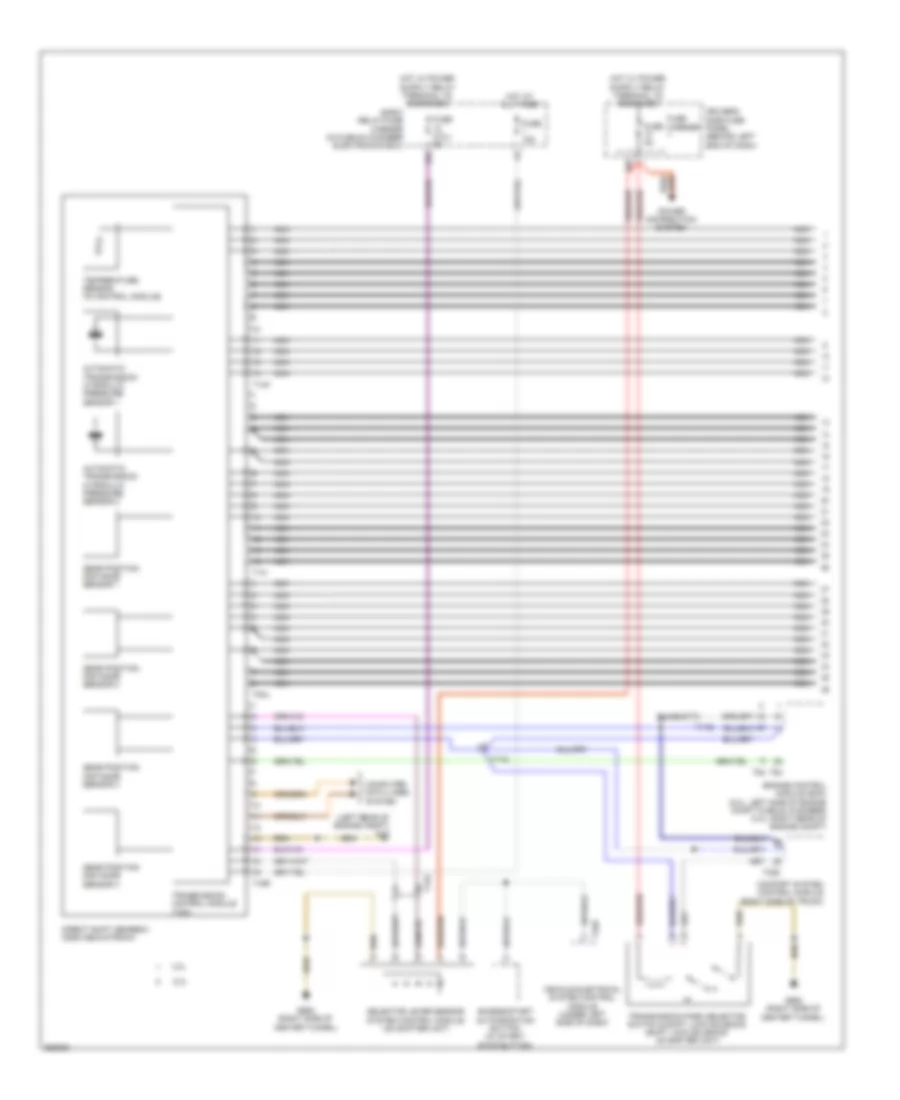

Электросхема автоматической коробки передач АКПП, С Прямое Изменение (1 из 3) для Audi A4 2.0T Quattro 2011

Электросхема автоматической коробки передач АКПП, С Прямое Изменение (1 из 3) для Audi A4 2.0T Quattro 2011 - Список элементов:

• (left rear of engine compt) g12
• 10a
• 12a
• 2.0l
• 3.0l
• Access/start authorization button (w/ start/ stop button)
• Automatic transmission hydraulic pressure sensor 1
• Automatic transmission hydraulic pressure sensor 2
• Comfort system control module (right side of trunk)
• Computer data lines system
• Direct shift gearbox (dsg) mechatronic
• Driver's side fuse panel (behind left end of dash)
• E-box relay/fuse carrier (in plenum chamber electronics box)
• Engine control module (ecm) (2.0l: left side of engine compt plenum chamber) (3.0l: right rear of engine compt)
• Fuse (2.0l) 5a
• Fuse 15a
• Fuse 5a
• Fuse carrier
• G688 (right side of center tunnel)
• Gear position distance sensor 1
• Gear position distance sensor 2
• Gear position distance sensor 3
• Gear position distance sensor 4
• Hot at all times
• Nca
• Power distribution system
• Selector lever sensor system control module (on shifter unit)
• T14h
• T14i
• T16r
• T17q
• T32b
• T32d
• T8al
• T94
• Temperature sensor (in control module)
• Transmission control module (tcm)
• Transmission park selector switch & shift lock solenoid (shift lock solenoid: on shifter unit)
• Vehicle electrical system control module (under left side of dash)

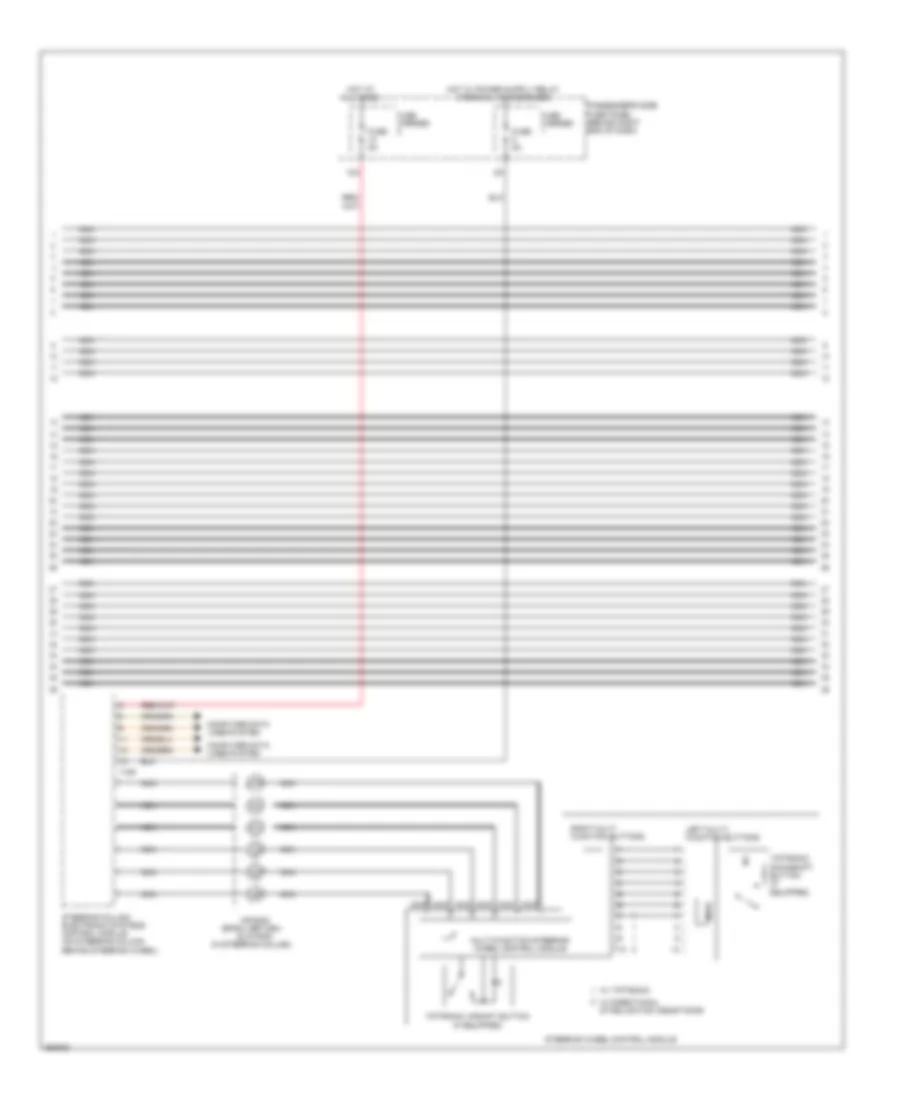

Электросхема автоматической коробки передач АКПП, С Прямое Изменение (2 из 3) для Audi A4 2.0T Quattro 2011

Электросхема автоматической коробки передач АКПП, С Прямое Изменение (2 из 3) для Audi A4 2.0T Quattro 2011 - Список элементов:

• (in steering column)
• 12a
• Air bag
• Computer data lines system
• Fuse 5a
• Fuse carrier
• Hot at all times
• Left multi- function buttons
• Mode
• Multi-function steering wheel control module
• Nca
• Passenger's side fuse panel (behind right end of dash)
• Right multi function buttons
• Slip ring
• Spiral return/
• Steering column electronic systems control module (on steering column behind steering wheel)
• Steering wheel control module
• T16f
• Tiptronic downshift button (if equipped)
• Tiptronic upshift button (if equipped)
• W/ directional stabilization assistance
• W/ tiptronic

Электросхема автоматической коробки передач АКПП, С Прямое Изменение (3 из 3) для Audi A4 2.0T Quattro 2011

Электросхема автоматической коробки передач АКПП, С Прямое Изменение (3 из 3) для Audi A4 2.0T Quattro 2011 - Список элементов:

• Clutch oil temperature sensor
• Drive position sensor
• Main pressure valve
• Nca
• Oil cooling valve
• Sub-transmission 1 valve 1
• Sub-transmission 1 valve 2
• Sub-transmission 1 valve 3
• Sub-transmission 1 valve 4
• Sub-transmission 2 valve 1
• Sub-transmission 2 valve 2
• Sub-transmission 2 valve 3
• Sub-transmission 2 valve 4
• Transmission assembly
• Transmission input speed (rpm) sensor 1
• Transmission input speed (rpm) sensor 2
• Transmission input speed (rpm) sensor 3

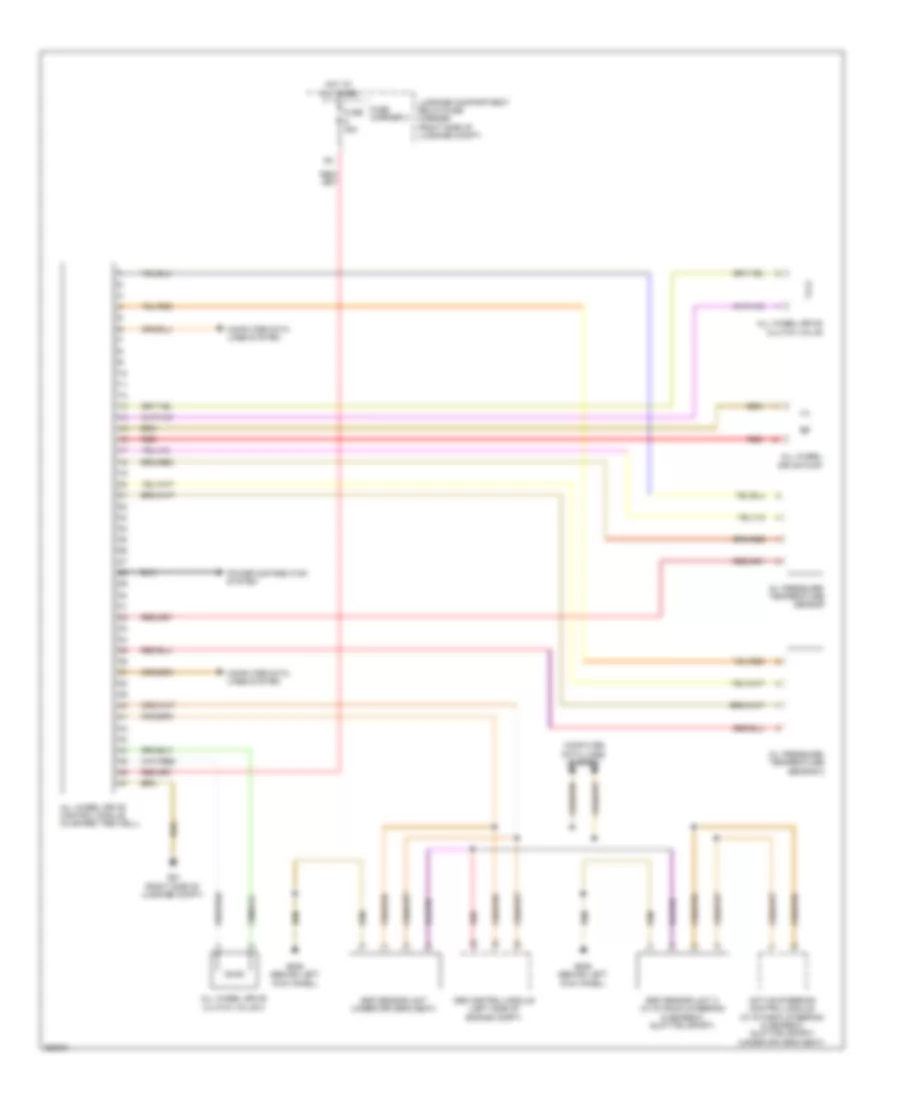

Электросхема полного привода AWD для Audi A4 2.0T Quattro 2011

Электросхема полного привода AWD для Audi A4 2.0T Quattro 2011 - Список элементов:

• Abs control module (left side of engine compt)
• Active steering control module (w/ dynamic steering & gearbox quattro sport) (under driver's seat)
• All wheel drive clutch valve
• All wheel drive clutch valve 2
• All wheel drive control module (in spare tire well)
• All wheel drive pump
• Computer data lines system
• Esp sensor unit (under driver's seat)
• Esp sensor unit 2 (w/ dynamic steering & gearbox quattro sport)
• Fuse 35a
• Fuse carrier 2
• G51 (right side of luggage compt)
• G639 (behind left kick panel)
• Hot at all times
• Luggage compartment relay/fuse carrier (right side of luggage compt)
• Oil pressure/ temperature sensor
• Oil pressure/ temperature sensor 2
• Power distribution system
• Red
