СИСТЕМА ОХЛАЖДЕНИЯ

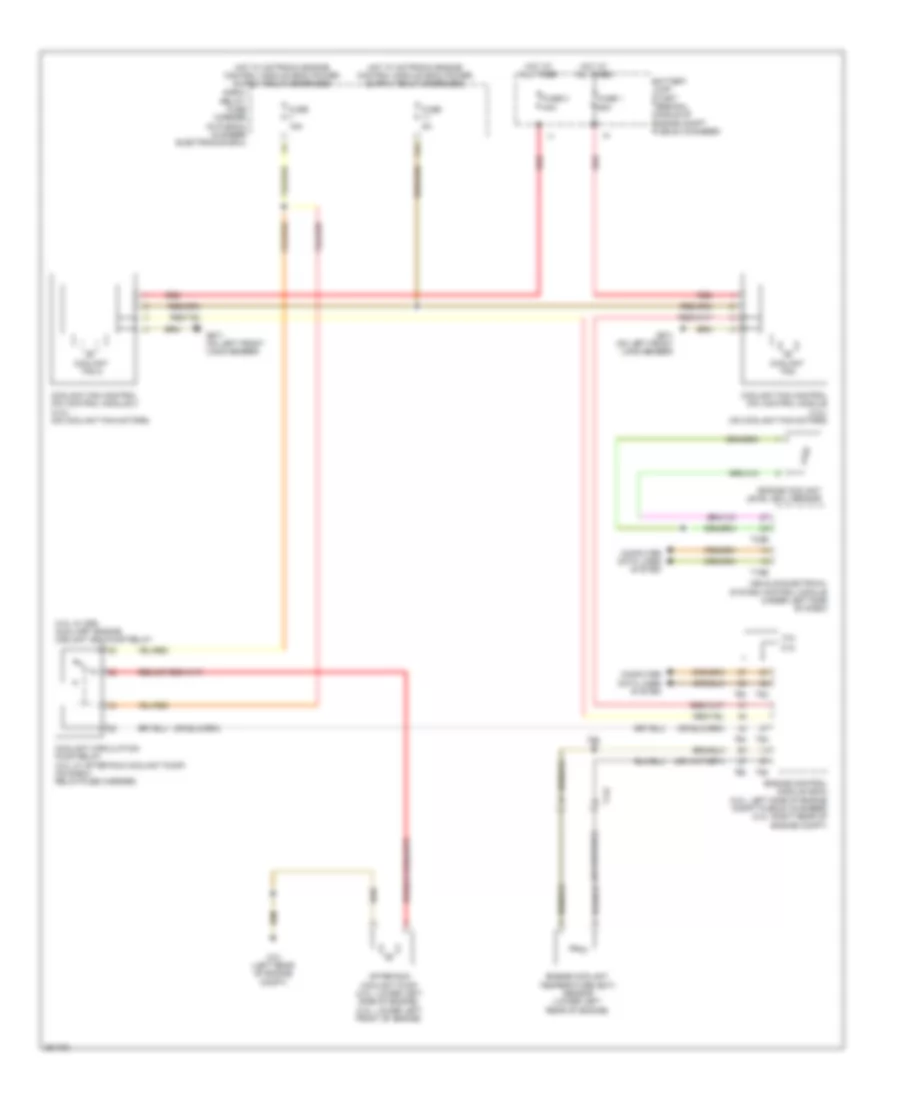

Электросхема системы охлаждения для Audi A4 2.0T Quattro 2011

Электросхема системы охлаждения для Audi A4 2.0T Quattro 2011 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема системы охлаждения для Audi A4 2.0T Quattro 2011 - Список элементов:

  • (3.0l w/ 8z9) auxiliary engine coolant (ec) pump relay
  • 11a
  • 2.ol
  • 3.0l
  • After run coolant pump (2.0l: lower left side of engine) (3.0l: lower left front of engine)
  • Battery jump start terminal (middle of engine compt plenum chamber)
  • Computer data lines system
  • Coolant circulation pump relay (2.0l w/ after run coolant pump) (on e-box relay/fuse carrier)
  • Coolant fan
  • Coolant fan 2
  • Coolant fan control (fc) control module (3.0l) (on coolant fan motors)
  • Coolant fan control (fc) control module 2 (3.0l) (on coolant fan motors)
  • E-box relay/ fuse carrier (in plenum chamber electronics box)
  • Engine control module (ecm) (2.0l: left side of engine compt plenum chamber) (3.0l: right rear of engine compt)
  • Engine coolant level (ecl) sensor
  • Engine coolant temperature (ect) sensor (lower left rear of engine)
  • Fuse 1 60a
  • Fuse 15a
  • Fuse 2 40a
  • Fuse 5a
  • G12 (left rear of engine compt)
  • G671 (on left front long member)
  • Hot at all times
  • Red
  • T14f
  • T16b
  • T32b
  • T60
  • T94
  • Vehicle electrical system control module (under left side of dash)
