Электросхемы ПРИБОРНАЯ ПАНЕЛЬ Audi A4 2.0T Quattro 2011

ПРИБОРНАЯ ПАНЕЛЬ

передняя информационная схема управляющего модуля показа, основная для Audi A4 2.0T Quattro 2011

передняя информационная схема управляющего модуля показа, основная для Audi A4 2.0T Quattro 2011 - Список элементов:

• 18 pin
• Antenna amplifier 3 (wagon) (left side of cargo area)
• Computer data lines system
• Connector t8a (not used)
• Front information display control head
• Front information display control head control module (behind glove box)
• Fuse 5a 20a
• Fuse carrier 2
• G61 (sedan: left "c" pillar) (wagon: behind left quarterpanel)
• G687 (left side of center tunnel)
• Hot at all times
• Multimedia control head
• Nca
• Passenger's side fuse panel (behind right end of dash)
• Power distribution system
• Radio, telephone & navigation system antenna (if equipped) (center rear of roof)
• Red
• Sound systems
• T12q
• T12r
• T16j
• T17b
• T2cv
• T2cw
• T2cx
• T8ab
• T8h
• W/ navigation
• W/o navigation

передняя информационная схема управляющего модуля показа, высоко для Audi A4 2.0T Quattro 2011

передняя информационная схема управляющего модуля показа, высоко для Audi A4 2.0T Quattro 2011 - Список элементов:

• Computer data lines system
• Front information display control head
• Front information display control head control module (behind glove box)
• Fuse 30a
• Fuse carrier 3
• G687 (left side of center tunnel)
• G688 (right side of center tunnel)
• Hot at all times
• Luggage compartment relay/fuse carrier (right side of luggage compt)
• Multimedia control head
• Nca
• Pnk
• Power distribution system
• Rear view camera system control module (right side of trunk)
• Red
• Sound systems
• T20b
• T22a
• Tv tuner (if equipped) (left side of trunk)
• W/ rear view camera
• W/o rear view camera

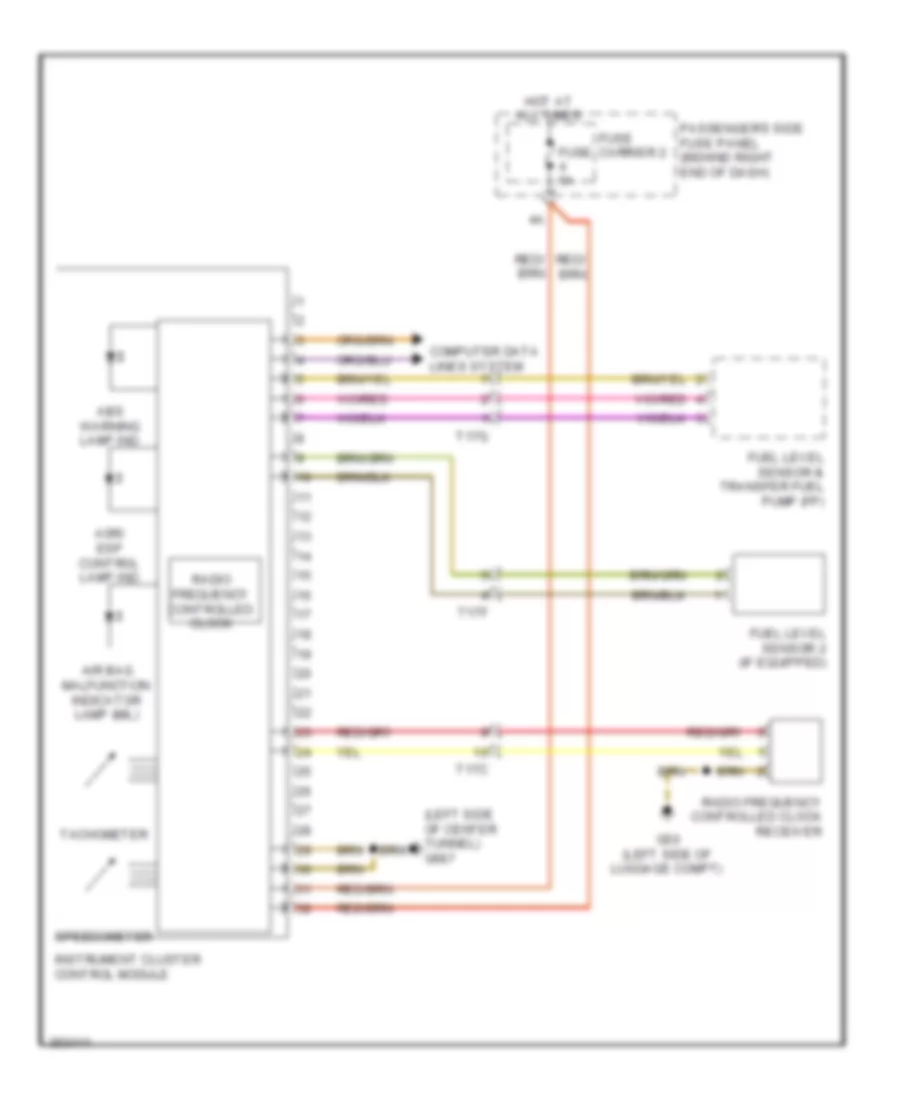

Электросхема панели приборов для Audi A4 2.0T Quattro 2011

Электросхема панели приборов для Audi A4 2.0T Quattro 2011 - Список элементов:

• (left side of center tunnel) g687
• Abs warning lamp ind
• Air bag malfunction indicator lamp (mil)
• Asr/ esp control lamp ind
• Computer data lines system
• Fuel level sensor & transfer fuel pump (fp)
• Fuel level sensor 2 (if equipped)
• Fuse 5a
• Fuse carrier 2
• G50 (left side of luggage compt)
• Hot at all times
• Instrument cluster control module
• Passenger's side fuse panel (behind right end of dash)
• Radio frequency controlled clock
• Radio frequency controlled clock receiver
• Speedometer
• T17c
• T17f
• T17g
• Tachometer
