СИСТЕМА КРУИЗКОНТРОЛЯ

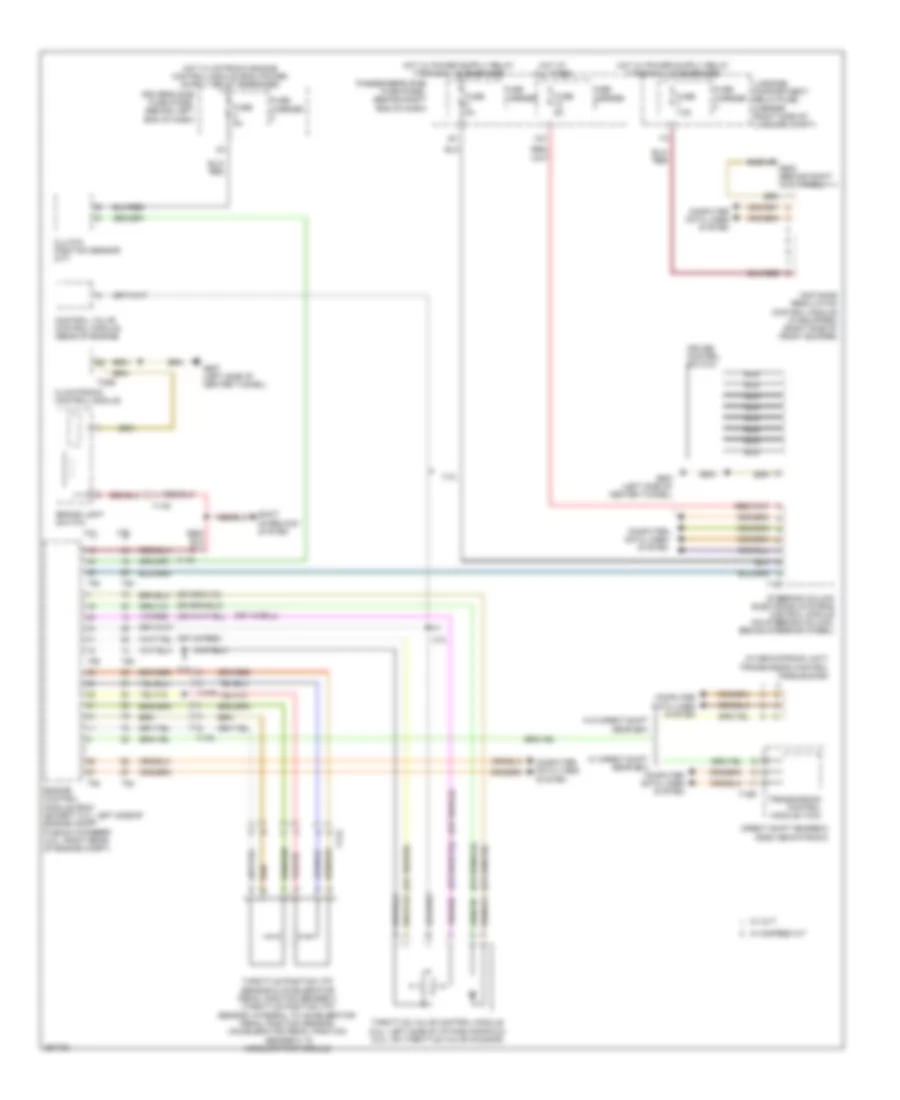

Электросхема системы круизконтроля для Audi A4 2.0T Quattro 2011

Электросхема системы круизконтроля для Audi A4 2.0T Quattro 2011 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема системы круизконтроля для Audi A4 2.0T Quattro 2011 - Список элементов:

  • (in mechatronic unit) transmission control module (tcm)
  • 12a
  • 2.0l
  • 3.0l
  • 3.ol
  • Brake light switch
  • Climatronic control module
  • Clutch position sensor (m/t)
  • Computer data lines system
  • Control valve control module (rear of engine)
  • Cruise control switch
  • Direct shift gearbox (dsg) mechatronic
  • Distance regulation control module (if equipped) (right side of front bumper)
  • Driver's side fuse panel (behind left end of dash)
  • Engine control module (ecm) (except 3.0l: left side of engine compt plenum chamber) (3.0l: right rear of engine compt)
  • Fuse 5a
  • Fuse 7.5a
  • Fuse carrier
  • G638 (behind right kick panel)
  • G687 (left side of center tunnel)
  • Hot at all times
  • Luggage compartment relay/fuse carrier (right side of luggage compt)
  • Nca
  • Passenger's side fuse panel (behind right end of dash)
  • Shift interlock system
  • Steering column electronic systems control module (on steering column, behind steering wheel)
  • T11r
  • T16f
  • T16r
  • T17e
  • T17r
  • T20e
  • T60
  • T94
  • Throttle position (tp) sensor & accelerator pedal position sender 2 (throttle position (tp) sensor: integral to accelerator pedal position sensor) (accelerator pedal position sender 2: in accelerator module)
  • Throttle valve control module (2.0l: left side of intake manifold) (3.0l: on throttle valve housing)
  • Transmission control module (tcm)
  • W/ 6-speed a/t
  • W/ cvt
  • W/ direct shift gear box
  • W/o direct shift gear box
