Подогрев стекол и зеркал

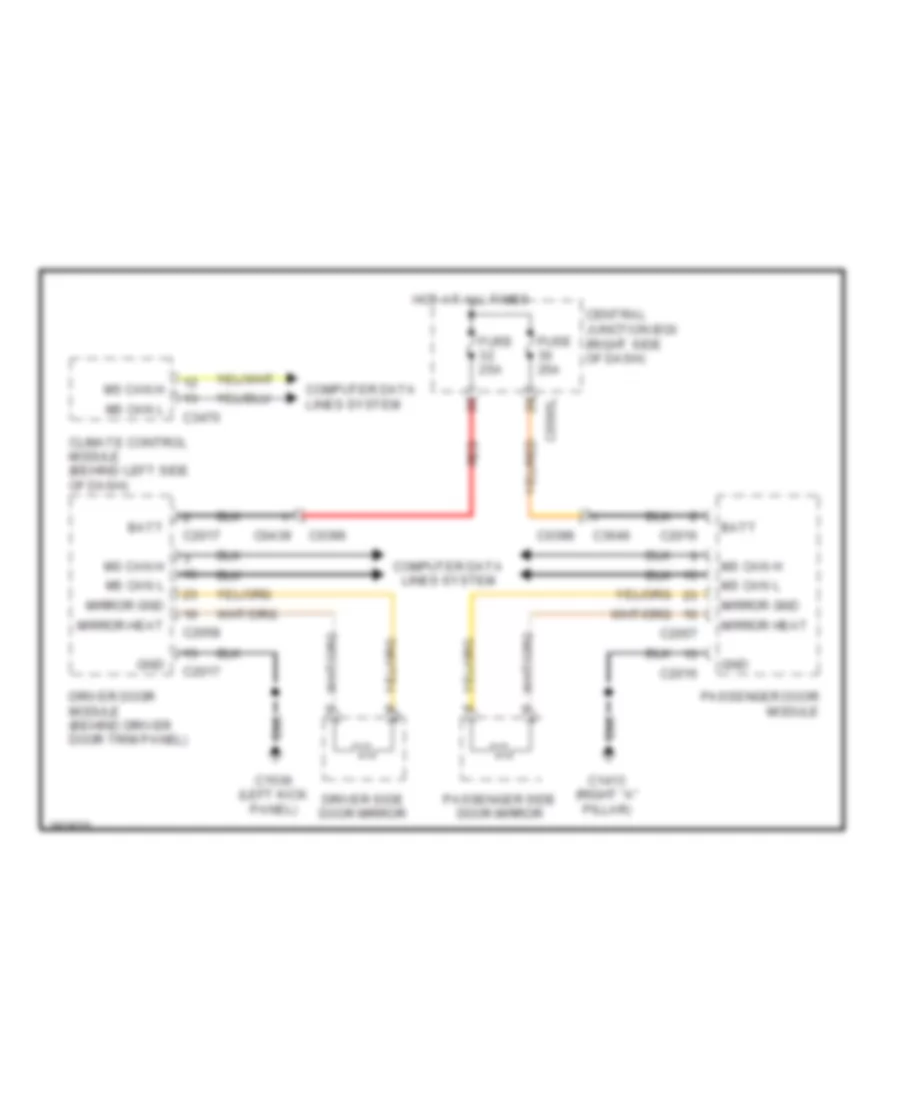

Электросхема подогрева зеркал заднего вида для Land Rover Discovery 4 HSE 2013

Электросхема подогрева зеркал заднего вида для Land Rover Discovery 4 HSE 2013 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Download PDF file

Электросхема подогрева зеркал заднего вида для Land Rover Discovery 4 HSE 2013 - Список элементов:

  • Batt
  • C0396
  • C0398
  • C0439
  • C0585l
  • C1413 (right "a" pillar)
  • C1536 (left kick panel)
  • C2016
  • C2017
  • C2057
  • C2058
  • C3470
  • C3646
  • Central junction box (right side of dash)
  • Climate control module (behind left side of dash)
  • Computer data lines system
  • Driver door module (behind driver door trim panel)
  • Driver side door mirror
  • Fuse 25a
  • Gnd
  • Hot at all times
  • Mirror gnd
  • Mirror heat
  • Ms can h
  • Ms can l
  • Passenger door module
  • Passenger side door mirror
  • Red

Электросхема подогрева лобового стекла для Land Rover Discovery 4 HSE 2013

Электросхема подогрева лобового стекла для Land Rover Discovery 4 HSE 2013 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема подогрева лобового стекла для Land Rover Discovery 4 HSE 2013 - Список элементов:

  • (right side of dash) central junction box
  • Body control module (bcm)
  • C0246s
  • C0247s
  • C0570l
  • C0581
  • C0584l
  • C0586l
  • C0811 (right "a" pillar)
  • C1623sl
  • C1624s
  • C2244l c2242l
  • C2245l c2243l
  • C2695 (base of left "a" pillar)
  • Center instrument panel switch pack
  • Climate control module (behind left side of dash)
  • Computer data lines system
  • Engine junction box (right side engine compt)
  • Front heated screen relay
  • Fuse link 30a
  • Hot at all times
  • Left windshield heater element (left "a" pillar)
  • Ms can h
  • Ms can l
  • Ms can l c3470
  • Right windshield heater element (right "a" pillar)

Электросхема заднего стекла для Land Rover Discovery 4 HSE 2013

Электросхема заднего стекла для Land Rover Discovery 4 HSE 2013 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема заднего стекла для Land Rover Discovery 4 HSE 2013 - Список элементов:

  • Body control module (bcm)
  • C0381
  • C0382
  • C0384 c0117s
  • C0581
  • C0585l
  • C2568 (base of left "d" pillar)
  • Central junction box (right side of dash)
  • Climate control module (behind left side of dash)
  • Computer data lines system
  • Fuse 30a
  • Heated rear screen relay
  • Hot at all times
  • Hs can h
  • Hs can l
  • Instrument cluster
  • Ms can h
  • Ms can l
  • Ms can l c3470
  • Rear window heater element
