Электросхемы ВНУТРЕННЕЕ ОСВЕЩЕНИЕ Hyundai Veracruz Limited 2009

ВНУТРЕННЕЕ ОСВЕЩЕНИЕ

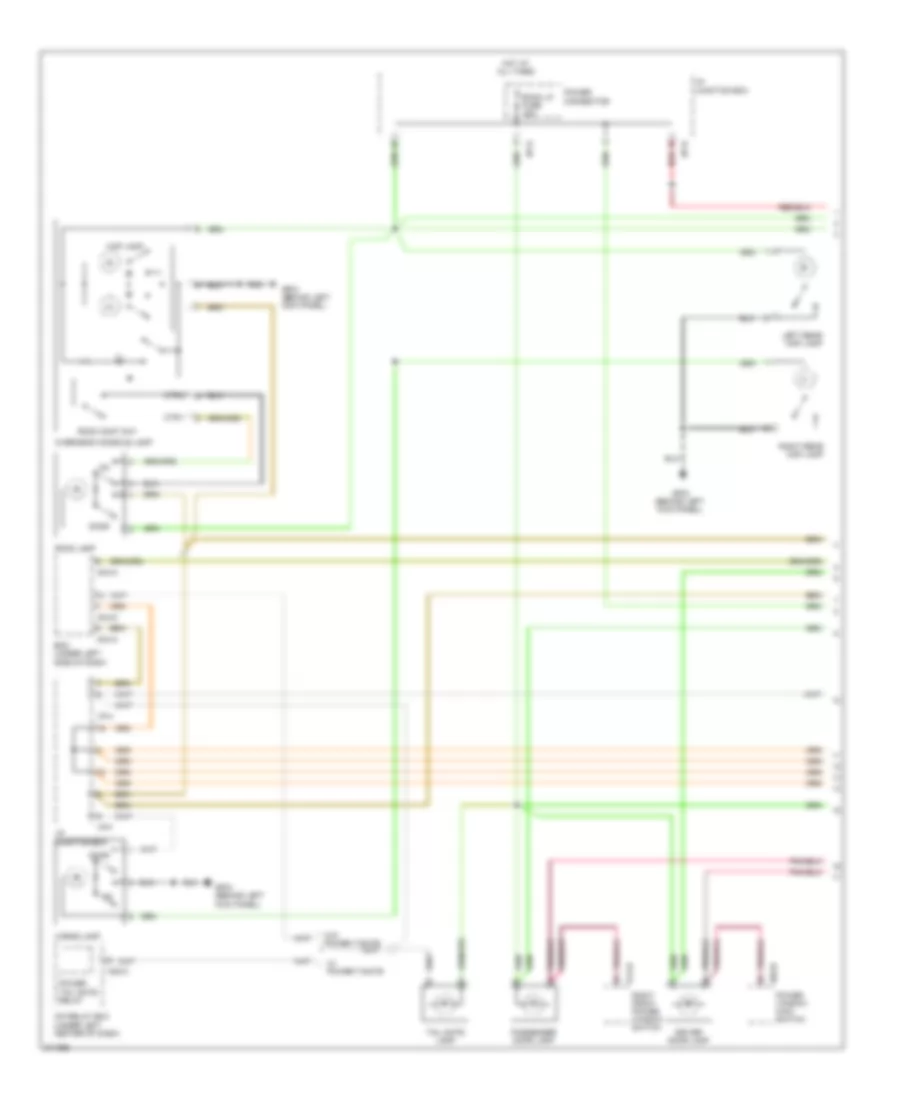

Электросхема подсветки (1 из 2) для Hyundai Veracruz Limited 2009

Электросхема подсветки (1 из 2) для Hyundai Veracruz Limited 2009 - Список элементов:

• Bcm (under left side of dash)
• Cargo lamp
• Ctr-1
• Ctr-2
• D03-b
• D14-b
• Door
• Driver door lamp
• Gf03 (behind left kick panel)
• Hot at all times
• I/p junction box
• I/p-e
• I/p-f
• I/p-h
• Icm relay box (under left center of dash)
• Left rear map lamp
• M04-a
• M04-d
• M08-a
• Map lamp
• Overhead console lamp
• Passenger door lamp
• Power connector
• Power tail gate relay
• Power window main switch
• Red
• Right front power window switch
• Right rear map lamp
• Room cont s/w
• Room lamp
• Room lp fuse 15a
• Tail gate lamp
• W/ power t/gate
• W/o power t/gate

Электросхема подсветки (2 из 2) для Hyundai Veracruz Limited 2009

Электросхема подсветки (2 из 2) для Hyundai Veracruz Limited 2009 - Список элементов:

• (at mirror) left power outside mirror motor & defogger
• Door scuff lamp inverter
• Dr sw sig
• Driver vanity lamp
• Driver vanity lamp switch
• Fr lh
• Fr rh
• Gf03 (behind left kick panel)
• Instrument cluster
• Left foot lamp
• Left front door scuff lamp
• Left front door switch (at left "b" pillar)
• Left rear door switch (base of left "c" pillar)
• Lf door ajar
• Lr door ajar
• M01-b
• M01-c
• Mem pwr
• Micom
• Nca
• Passenger vanity lamp
• Passenger vanity lamp switch
• Pnk
• Puddle lamp
• Rf door ajar
• Right foot lamp
• Right front door scuff lamp
• Right front door switch (at right "b" pillar)
• Right power outside mirror motor & defogger (at mirror)
• Right rear door switch (base of right "c" pillar)
• Rr door ajar
• Trunk open in

Электросхема подсветки приборов (1 из 2) для Hyundai Veracruz Limited 2009

Электросхема подсветки приборов (1 из 2) для Hyundai Veracruz Limited 2009 - Список элементов:

• (under left side of dash) bcm
• A/c inverter switch
• Adjustable pedal switch
• Ashtray ill
• Atm cont fuse 10a
• Audio
• Automatic a/c
• Cigarette lighter & power outlet
• Control
• Digital clock
• E/r junction box
• E/r-frta
• Eps fuse 10a
• Esc switch
• Front a/c control module
• Front fog lamp switch
• Glove box lamp
• Glove box lamp switch
• Gm04 (under left side of dash)
• Hand phone tray
• Hazard switch
• Hot at all times
• Hot in on
• Hot in on or start
• I/p b+1 fusible link 50a
• I/p junction box
• I/p-b
• I/p-g
• I/p-h
• I/p-j
• I/p-l
• Ill
• Instrument cluster
• J/c jm02 (under left end of dash)
• Lin
• M01-a
• M02-r
• M04-b
• M04-c
• M05-a
• M06-a
• M07-a
• M80-a
• Manual a/c
• Mts module
• Multi-function switch
• Nca
• On input
• Power connector
• Red
• Rheostat
• Room lp fuse 15a
• Tail lamp relay
• Tail lamp rly auto cut ctrl
• Tail rh fuse 10a
• Tgs ill
• Tod switch
• Wiper/washer system

Электросхема подсветки приборов (2 из 2) для Hyundai Veracruz Limited 2009

Электросхема подсветки приборов (2 из 2) для Hyundai Veracruz Limited 2009 - Список элементов:

• Auto
• Cup holder lamp
• Driver seat warmer switch
• F54-b
• F70-a
• Gf02 (under center console)
• Gf03 (behind left kick panel)
• Gm01 (under left side of dash)
• Ims switch
• J/c jd01 (in left front door)
• Left rear power window switch
• Light switch
• M/f ecu
• M02-l
• Multi-function switch
• Off
• Passenger seat warmer switch
• Rear a/c control module
• Red
• Right rear power window switch
• Rse module (under front passenger's seat)
