Электросхемы Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала Dodge Charger SRT-8 2014

Автомтическая коробка Передач (АКПП) Полная привод (4WD) Блокировка Дифференциала

Электросхема автоматической коробки передач АКПП, 5 Скоростей для Dodge Charger SRT-8 2014

Электросхема автоматической коробки передач АКПП, 5 Скоростей для Dodge Charger SRT-8 2014 - Список элементов:

• (under driver's seat) g120
• 29b
• 37b
• 44a
• 44b
• 44c
• 44d
• 87a
• Body control module (right end of dash)
• Btsi ctrl
• Can c (+)
• Can c (+) ign unlock run/start
• Can c (-)
• Chrysler
• Column shift
• Computer data lines system
• D64
• D65
• Dodge
• Front power distribution center (right side of engine comp)
• Fuse 10a
• Fuse 15a
• G102 (right side of engine compt)
• G901a (left front of engine compt)
• Ground
• Hot at all times
• Hot w/ run/start relay energized
• I401
• Ign unlock run/start
• K321
• Modltn press ctrl
• Od sol ctrl
• Od sol ctrl electrohydraulic control unit assembly (lower left rear of engine)
• Radio frequency hub module (center rear of luggage compt)
• S1324
• Shft sol output ctrl
• Shift lever assembly
• Snsr (n2) input spd sig+
• Snsr (n3) input spd sig+
• Snsr sply
• Sol (2-3) output ctrl
• Sol (3-4) output ctrl
• Sol sply
• Spd snse rtn
• T13
• T16
• T54
• T60
• T70
• T71
• T72
• T73
• T74
• T75
• T76
• T77
• T78
• T824
• Tcc pwm bpass output ctrl
• Trans ctrl o/p
• Trans rng temp snsr sig
• Transmission control module (left end of dash)
• Transmission relay
• Trs park sig
• Z901

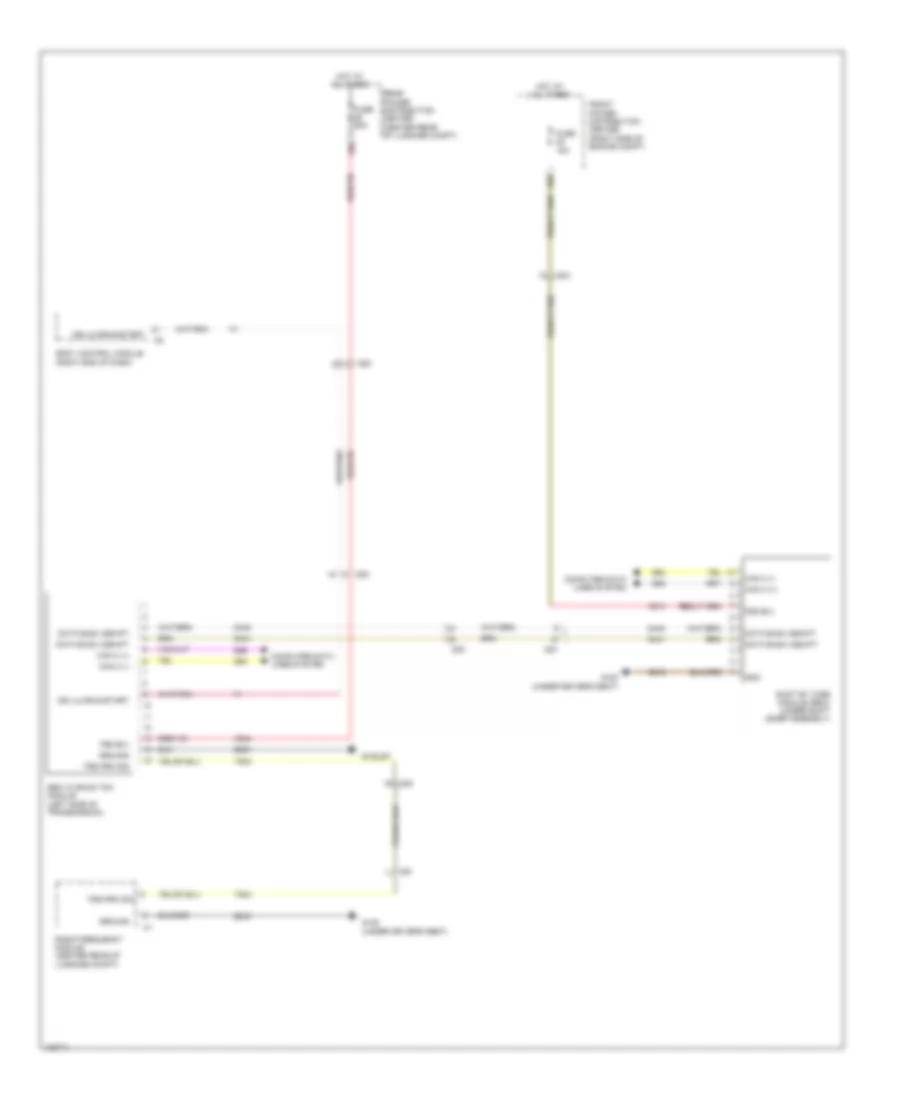

Электросхема автоматической коробки передач АКПП, 8 скоростей для Dodge Charger SRT-8 2014

Электросхема автоматической коробки передач АКПП, 8 скоростей для Dodge Charger SRT-8 2014 - Список элементов:

• 26b
• 29b
• A914
• A944
• Body control module (right end of dash)
• Can c (+)
• Can c (-)
• Computer data lines system
• D440
• D441
• D64
• D65
• Data bus(+) eshift
• Data bus(-) eshift
• Front power distribution center (right side of engine compt)
• Fsd b(+)
• Fuse 15a
• Fuse 60a
• G120 (under driver's seat)
• Gnd
• Ground
• Hot at all times
• I200
• I250
• I251
• Ign ulk/run/start
• Radio frequency module (center rear of luggage compt)
• Rear power distribution center (center rear of luggage compt)
• Sbw cygnus tcm module (left side of transmission)
• Shift by wire module (sbw) (under shift lever assembly)
• T824
• Trs prk sig
• Z603
• Z916

Электросхема раздатки для Dodge Charger SRT-8 2014

Электросхема раздатки для Dodge Charger SRT-8 2014 - Список элементов:

• (left front of engine compt)
• (right rear of engine compt) g102
• 40a
• 40b
• 40c
• 40d
• 48b
• 87a
• A913
• Axle lk sig drv train sens rtn
• Can c (+)
• Can c (-)
• Computer data
• D64
• D65
• Drive train control module (left kick panel)
• Drv train 5volts sply
• Drv train 5volts sply c2
• Drv train sens rtn
• F348
• F946
• F947
• Front axle disconnect module
• Front power distribution center (right side of engine compt)
• Frt axle disconn relay
• Fsd ign run/st rly out
• Ft axle lk ctrl
• Ft axle lk sig
• Fuse 10a
• Fuse 20a
• Fused b(+)
• G303
• G304
• G901a (left front of engine compt)
• Ground
• Hot at all times
• Hot w/ run/start relay energized
• I200
• Ign rs
• K504
• K594
• Lines system
• S1325 (right side of engine compt, in headlamp & dash harness)
• Shift motor/ mode sensor assembly (on transfer case)
• Smart pwr rly fd
• T315
• T316
• Tcase motor a sig c1
• Tcase motor b sig
• Tcase mtr a sig
• Tcase mtr b sig
• Z901
• Z903
