БЛОКИРОВКИ СЕЛЕКТОРА СТОЯНОЧНЫЙ ТОРМОЗ

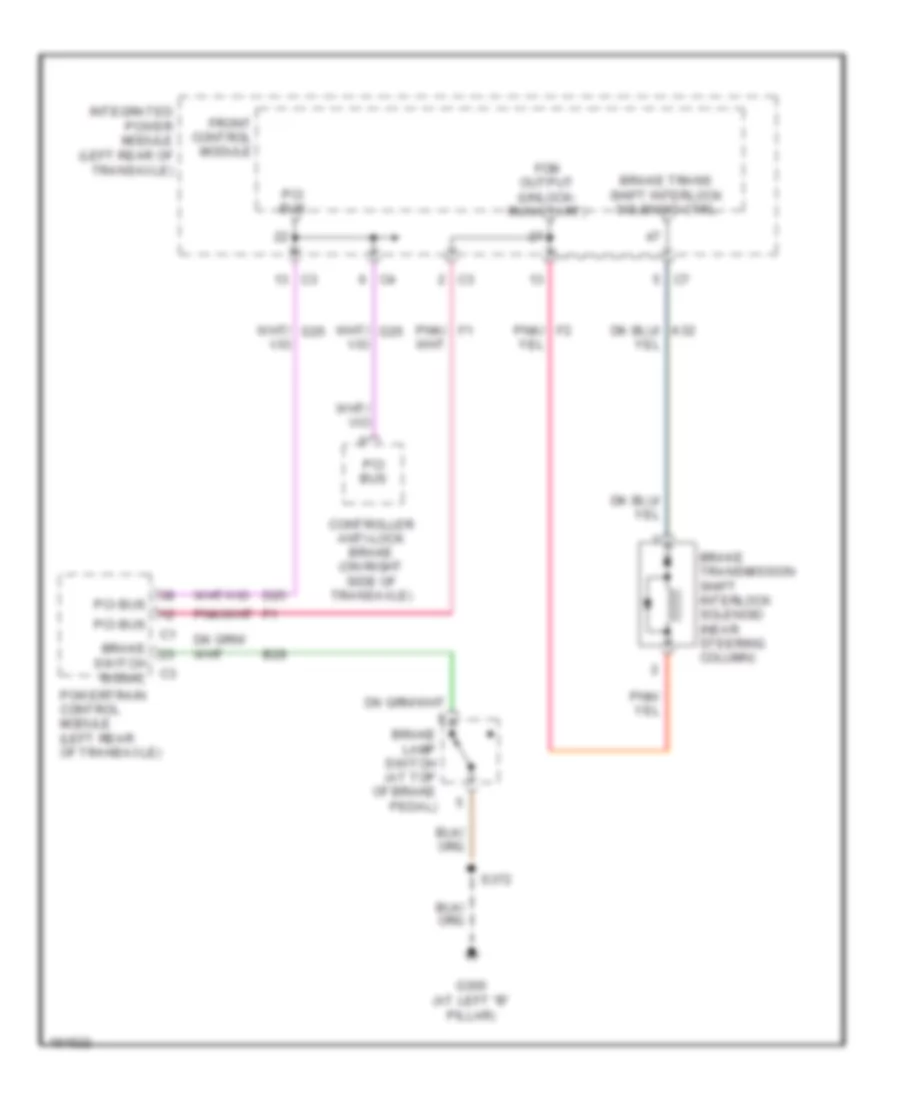

Электросхема блокировки селектора для Dodge Caravan SE 2004

Электросхема блокировки селектора для Dodge Caravan SE 2004 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема блокировки селектора для Dodge Caravan SE 2004 - Список элементов:

  • B29
  • Brake
  • Brake lamp switch (at top of brake pedal)
  • Brake trans shift interlock solenoid ctrl
  • Brake transmission shift interlock solenoid (near steering column)
  • Controller anti-lock brake (on right side of transaxle)
  • D25
  • Fcm output (unlock- run-start)
  • Front control module
  • G300 (at left "b" pillar)
  • Integrated power module (left rear of transaxle)
  • Pci bus
  • Pnk/ f1
  • Pnk/ f2
  • Powertrain control module (left rear of transaxle)
  • S372
  • Switch signal
