Электросхемы ЦЕНТРАЛЬНЫЙ ЗАМОК Dodge Caravan SE 2004

ЦЕНТРАЛЬНЫЙ ЗАМОК

Электросхема центрального замка (1 из 2) для Dodge Caravan SE 2004

Электросхема центрального замка (1 из 2) для Dodge Caravan SE 2004 - Список элементов:

• (in right front door)
• (near breakout for a/c heater control)
• (w/ power sliding door)
• (w/o power sliding door)
• A101
• A102
• A114
• Body control module (behind left side of dash)
• D25
• Driver door lock switch (in left front door)
• Except base
• F20
• Fuse 15a
• Fuse 40a
• Fused b(+)
• Fused ignition
• G160
• G161
• G200 (behind right side of dash)
• G300 (at left "b" pillar)
• G301 (at right "b" pillar)
• G74
• G75
• G76
• G77
• G78
• Ground
• Hot at all times
• Integrated power module (left rear of transaxle)
• L dr lck sw
• L slid dr sw
• Left front door lock motor/ ajar switch (in left front door)
• Lf dr ajar sw
• Lf dr lock
• Lf dr unlock
• Lg ajar sw
• Lg release
• Lock
• Ls dr lock
• Ls dr unlock
• Off
• P31
• P32
• P34
• P38
• Passenger door lock switch
• Pci bus
• R dr lck sw
• R slid dr sw
• Rf dr ajar sw
• Rf dr lock
• Rf dr unlock
• Right front door lock motor/ ajar switch (in right front door)
• Rs dr lock
• Rs dr unlock
• S207
• S317
• S326 (near breakout for c101)
• S342
• S343
• Sentry key remote entry module (left side of dash)
• Sound systems
• Unlock
• Z120

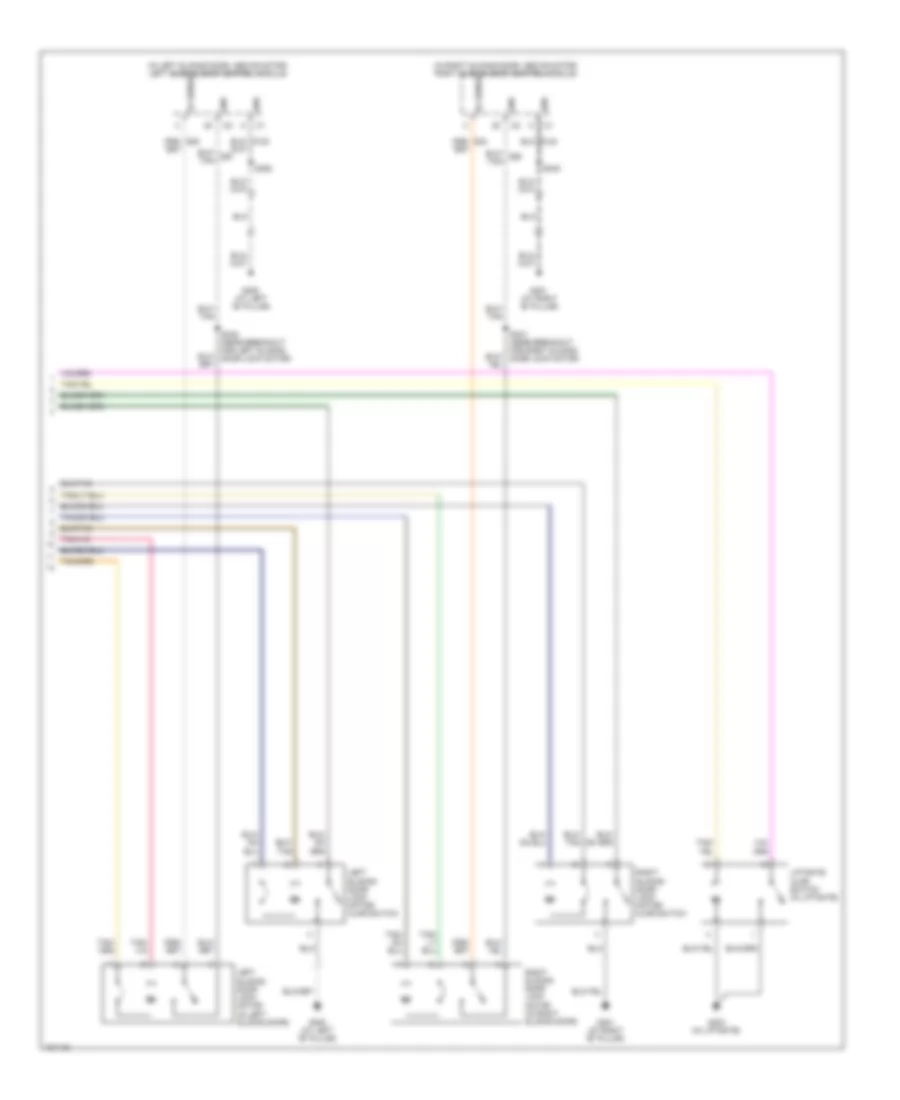

Электросхема центрального замка (2 из 2) для Dodge Caravan SE 2004

Электросхема центрального замка (2 из 2) для Dodge Caravan SE 2004 - Список элементов:

• (in left sliding door, above motor) left sliding door control module
• (in right sliding door, above motor) right sliding door control module
• G300 (at left "b" pillar)
• G301 (at right "b" pillar)
• G303 (in liftgate)
• Gnd
• Left sliding door lock motor (in left sliding door)
• Left sliding door lock motor/ ajar switch
• Liftgate ajar switch (in liftgate)
• Right sliding door lock motor (in right sliding door)
• Right sliding door lock motor/ ajar switch
• S345
• S347 (near breakout for right sliding door lock motor)
• S348 (near breakout for left sliding door lock motor)
• S350
• Sl sense
