Звуковой сигнал Гудок

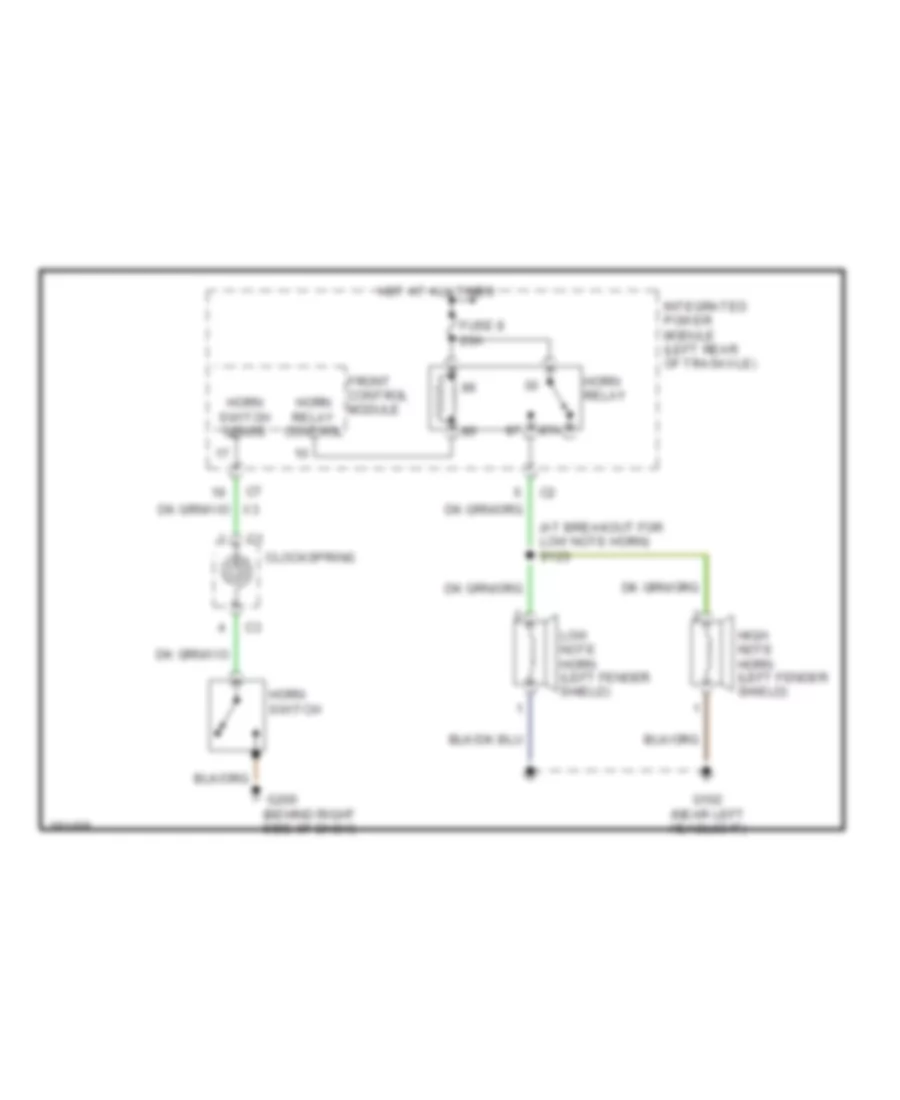

Электросхема звукового сигнал Гудка для Dodge Caravan SE 2004

Электросхема звукового сигнал Гудка для Dodge Caravan SE 2004 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема звукового сигнал Гудка для Dodge Caravan SE 2004 - Список элементов:

  • (at breakout for low note horn) s123
  • (behind right side of dash)
  • 87a
  • Clockspring
  • Front control module
  • Fuse 8 20a
  • G102 (near left headlight)
  • G200
  • High note horn (left fender shield)
  • Horn relay
  • Horn relay control
  • Horn switch
  • Horn switch sense
  • Hot at all times
  • Integrated power module (left rear of trasaxle)
  • Low note horn (left fender shield)
