Электросхемы ЦЕНТРАЛЬНЫЙ ЗАМОК Audi Q7 3.6 2008

ЦЕНТРАЛЬНЫЙ ЗАМОК

Электросхема центрального замка (1 из 3) для Audi Q7 3.6 2008

Электросхема центрального замка (1 из 3) для Audi Q7 3.6 2008 - Список элементов:

• Comfort system central control module (right side of luggage compt)
• Computer data lines system
• Driver's door central locking lock unit
• Driver's door control module (in driver's door behind inner trim panel)
• Driver's door handle switch
• Driver's outside door handle central locking button & touch sensor
• Fuse 15a
• Fuse 35a
• Fuse panel b1
• G44
• G77
• Hot at all times
• Keyless access authorization antenna reader
• Left rear door central locking lock unit
• Left rear door control module (in rear door behind inner trim panel)
• Left rear door handle switch
• Left rear outside door handle central locking button & touch sensor
• T10g
• T15a
• T16i
• T20g
• T20l
• T20n
• T32d
• T32g

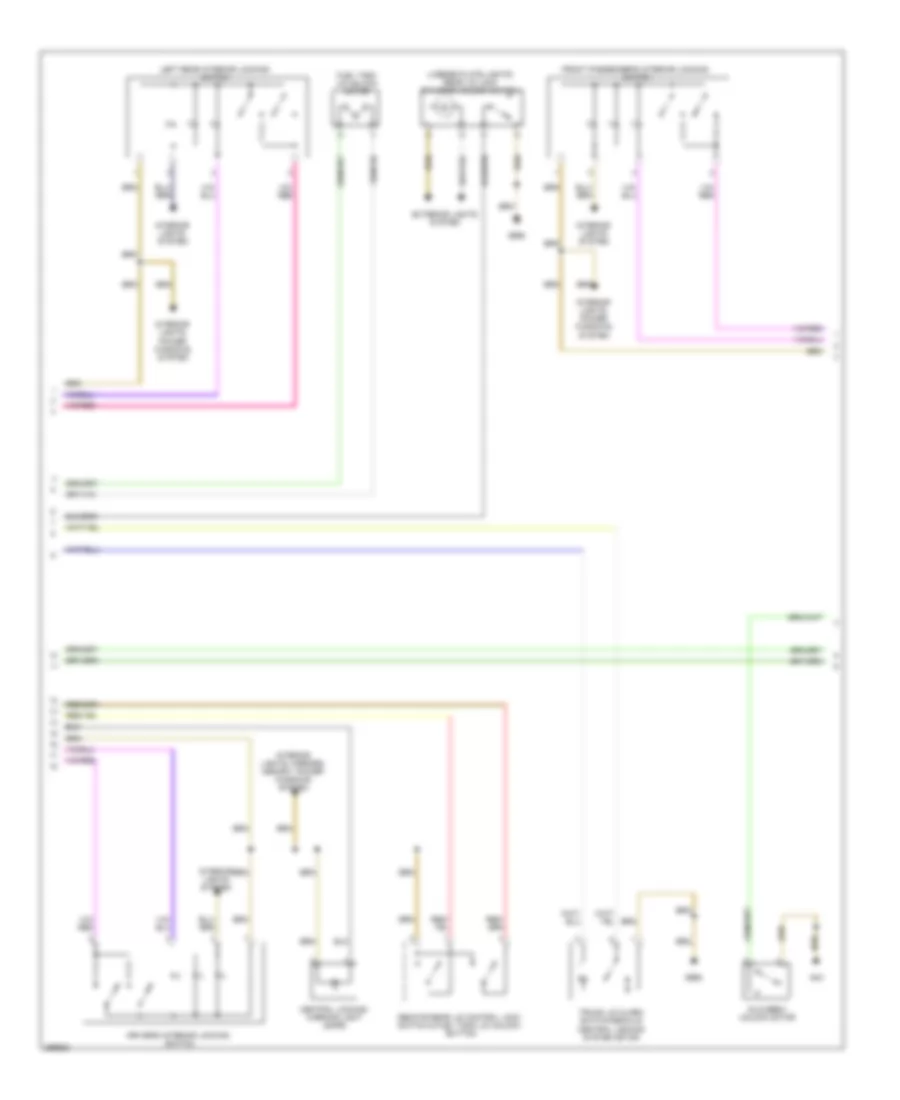

Электросхема центрального замка (2 из 3) для Audi Q7 3.6 2008

Электросхема центрального замка (2 из 3) для Audi Q7 3.6 2008 - Список элементов:

• Central locking warning light (safe)
• Driver's interior locking switch
• Exterior lights system
• Front passenger's interior locking switch
• Fuel tank lid unlock motor
• G43
• G668
• Glovebox unlock motor
• Interior lights system
• Interior lights, mirrors, memory, power windows system
• Interior lights, power windows, system
• Left rear interior locking switch
• License plate lights/ rear lid lock cylinder unlock switch
• Remote rear lid control lock switch & fuel tank lid unlock button
• Trunk lid alarm switch/decklid central locking system motor

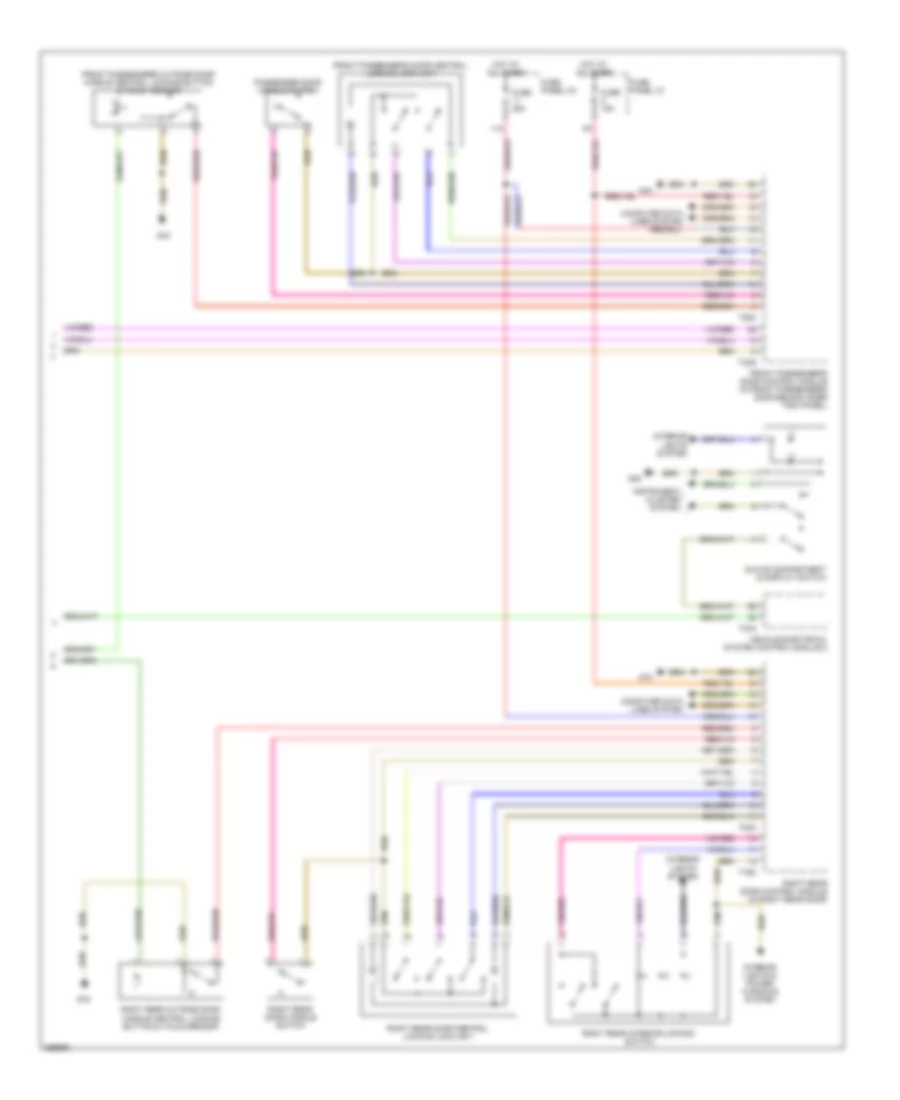

Электросхема центрального замка (3 из 3) для Audi Q7 3.6 2008

Электросхема центрального замка (3 из 3) для Audi Q7 3.6 2008 - Список элементов:

• 11a
• Computer data lines system
• Front passenger's door central locking lock unit
• Front passenger's door control module (in front passenger's door behind inner trim panel)
• Front passenger's outside door handle central locking button & touch sensor
• Fuse 15a
• Fuse 35a
• Fuse panel c1
• Fuse panel c3
• G43
• G45
• G78
• Glove compartment & display switch
• Hot at all times
• Instrument cluster system
• Interior lights & power windows system
• Interior lights system
• Passenger door handle switch
• Right rear door central locking lock unit
• Right rear door control module (in right rear door)
• Right rear door handle switch
• Right rear interior locking switch
• Right rear outside door handle central locking button & touch sensor
• T16m
• T20m
• T20o
• T32g
• T40a
• Vehicle electrical system control module 2
