СИСТЕМА АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМЫ ABS

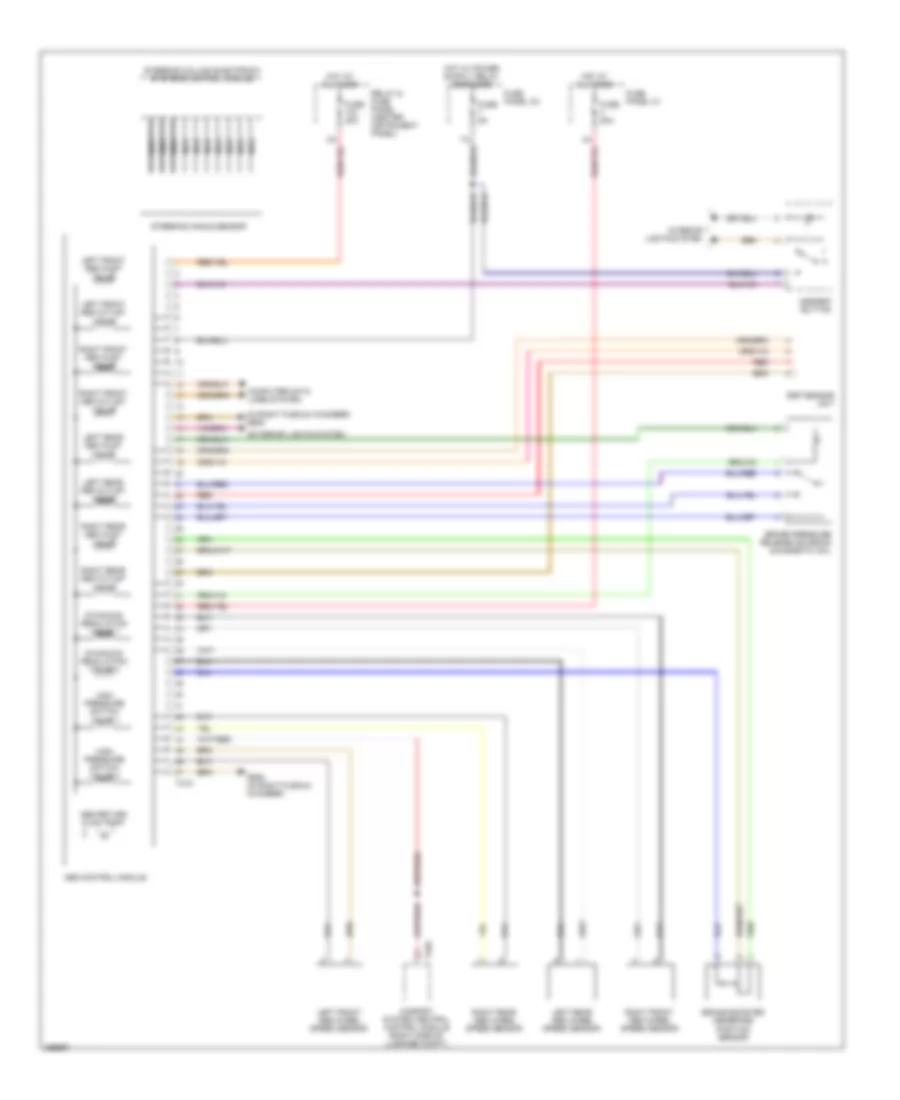

Электросхема антиблокировочной тормозной системы АБС (ABS) для Audi Q7 3.6 2008

Электросхема антиблокировочной тормозной системы АБС (ABS) для Audi Q7 3.6 2008 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема антиблокировочной тормозной системы АБС (ABS) для Audi Q7 3.6 2008 - Список элементов:

  • (in right plenum chamber) g609
  • Abs control module
  • Abs return flow pump
  • Asr/esp button
  • Brake booster membrane position sensor
  • Brake pressure release solenoid & magnetic coil
  • Comfort system central control module (right side of luggage compt)
  • Computer data lines system
  • Dynamics regulation valve 1
  • Dynamics regulation valve 2
  • Esp sensor unit
  • Exterior lights system
  • Fuse 20a
  • Fuse 40a
  • Fuse 5a
  • Fuse panel c1
  • Fuse panel c2
  • G609 (in right plenum chamber)
  • High pressure switch valve 1
  • High pressure switch valve 2
  • Hot at all times
  • Interior lights system
  • Left front abs inlet valve
  • Left front abs outlet valve
  • Left front abs wheel speed sensor
  • Left rear abs inlet valve
  • Left rear abs outlet valve
  • Left rear abs wheel speed sensor
  • Nca
  • Nca nca
  • Red
  • Relay & fuse panel (center instrument panel)
  • Right front abs inlet valve
  • Right front abs outlet valve
  • Right front abs wheel speed sensor
  • Right rear abs inlet valve
  • Right rear abs outlet valve
  • Right rear abs wheel speed sensor
  • Steering angle sensor
  • Steering column electronic systems control module
  • T32d
  • T47a
