Электросхемы ПРИБОРНАЯ ПАНЕЛЬ Audi Q7 3.6 2008

ПРИБОРНАЯ ПАНЕЛЬ

передняя информационная схема управляющего модуля показа, основная плюс для Audi Q7 3.6 2008

передняя информационная схема управляющего модуля показа, основная плюс для Audi Q7 3.6 2008 - Список элементов:

• Antenna amplifier
• Computer data lines system
• Display & glove compartment button
• Front information display control head
• Front information display control head control module
• Fuse 5a
• Fuse panel c3
• G45
• Hot at all times
• Interior lights system
• Multimedia control head
• Nca
• Red
• Sound system (most data bus circuit)
• T10b
• T12p
• T12q
• T16f
• T8o
• T8p

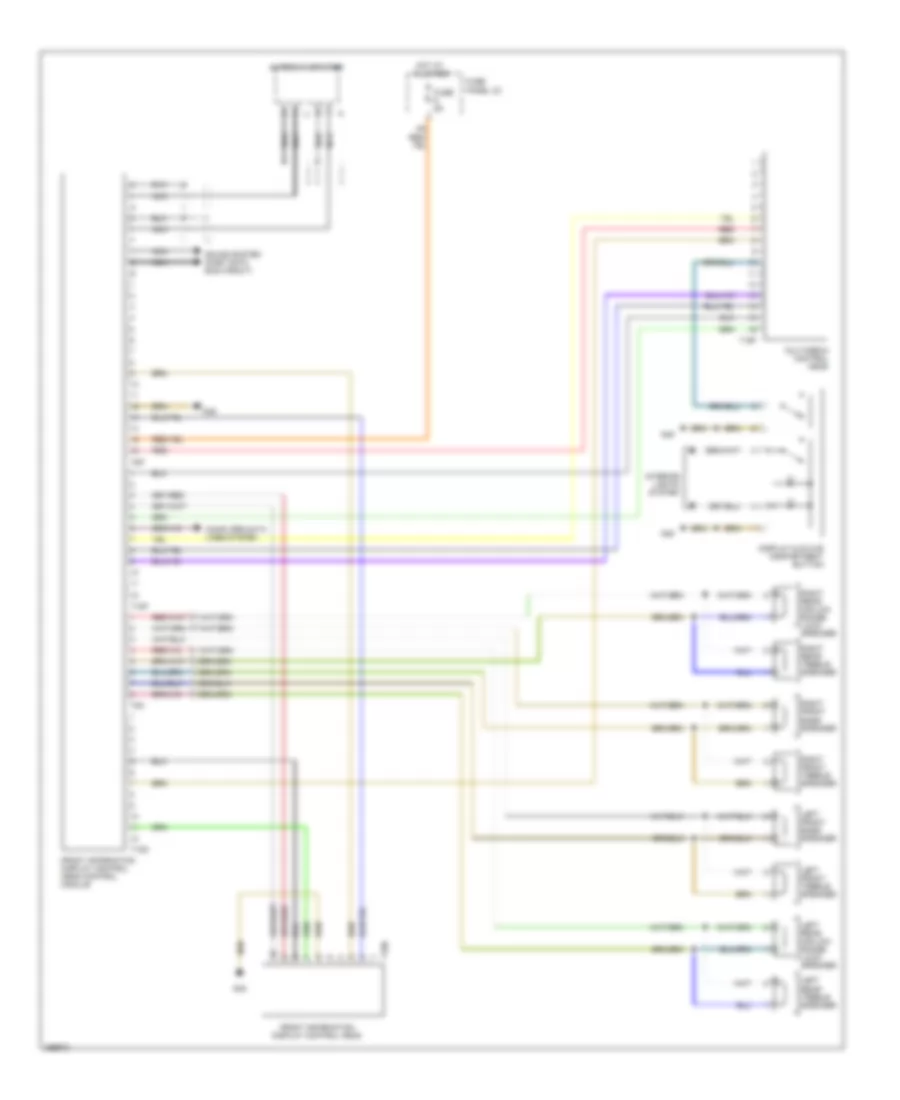

передняя информационная схема управляющего модуля показа, основная для Audi Q7 3.6 2008

передняя информационная схема управляющего модуля показа, основная для Audi Q7 3.6 2008 - Список элементов:

• Antenna amplifier
• Computer data lines system
• Display & glove compartment button
• Front information display control head
• Front information display control head control module
• Fuse 5a
• Fuse panel c3
• G45
• Hot at all times
• Interior lights system
• Left front bass speaker
• Left front treble speaker
• Left rear mid/low range loud- speaker
• Left rear treble speaker
• Multimedia control head
• Nca
• Red
• Right front bass speaker
• Right front treble speaker
• Right rear mid/low range loud- speaker
• Right rear treble speaker
• Sound system (most data bus circuit)
• T10b
• T12p
• T12q
• T16f
• T8o
• T8p

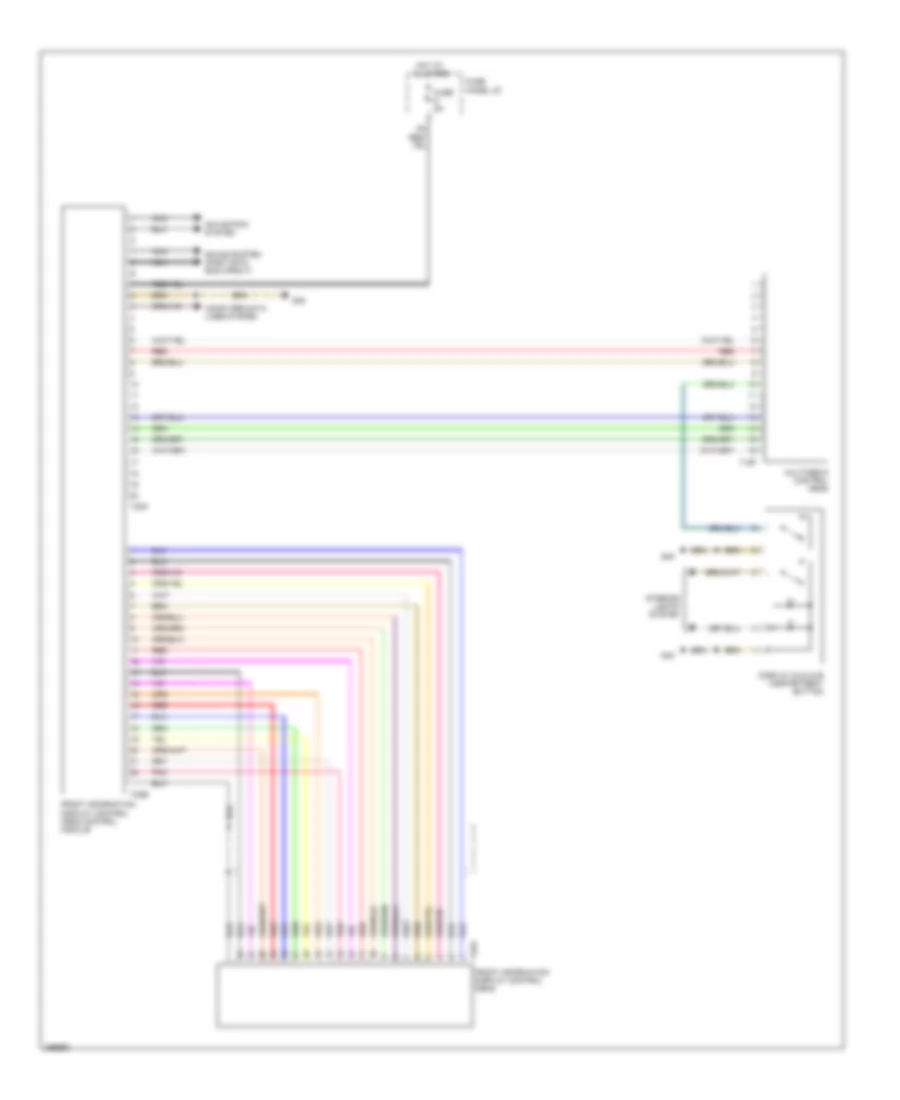

передняя информационная схема управляющего модуля показа, стандарт для Audi Q7 3.6 2008

передняя информационная схема управляющего модуля показа, стандарт для Audi Q7 3.6 2008 - Список элементов:

• Computer data lines system
• Display & glove compartment button
• Front information display control head
• Front information display control head control module
• Fuse 5a
• Fuse panel c3
• G45
• Hot at all times
• Interior lights system
• Multimedia control head
• Navigation system
• Nca
• Pnk
• Red
• Sound system (most data bus circuit)
• T16f
• T20k
• T22a
• T22b

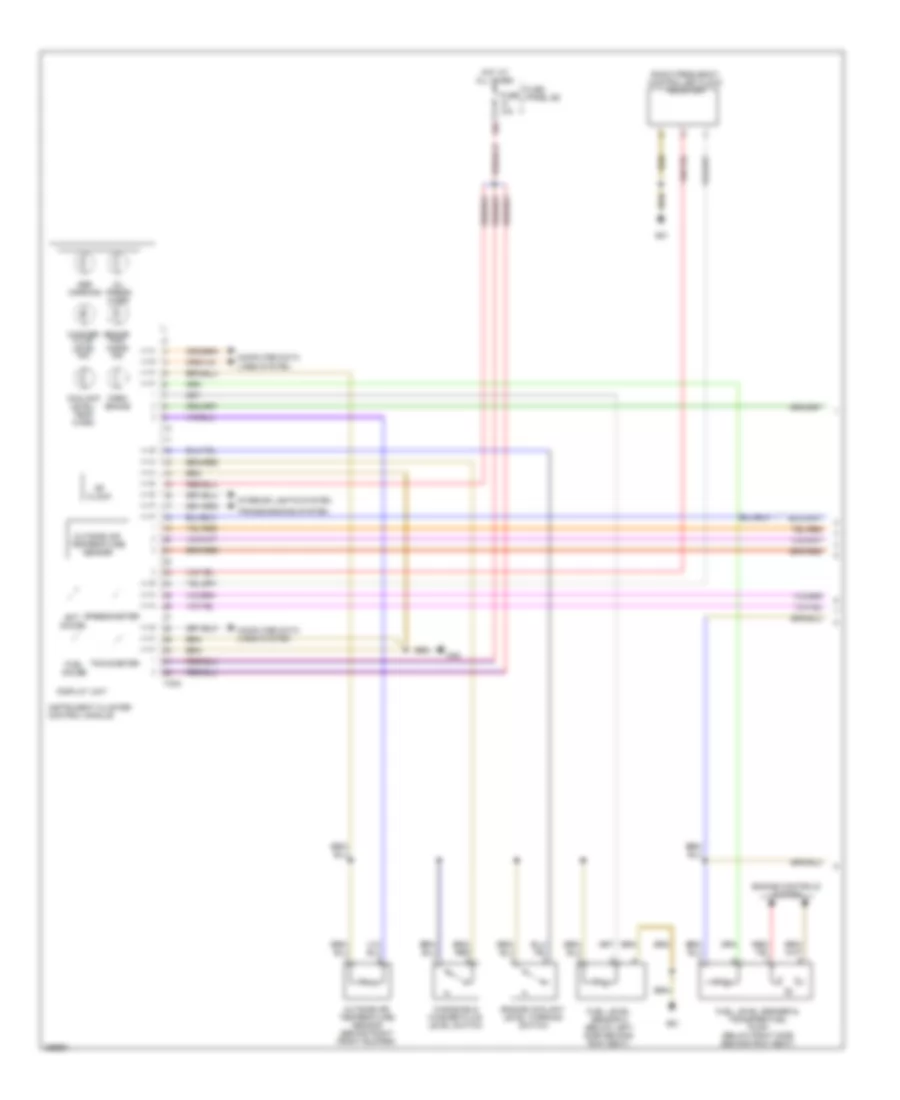

Электросхема панели приборов (1 из 2) для Audi Q7 3.6 2008

Электросхема панели приборов (1 из 2) для Audi Q7 3.6 2008 - Список элементов:

• 10a
• Abs warning
• Brake pad wear ind
• Computer data lines system
• Coolant level/ temp warn
• Display unit
• Ect gauge
• Engine controls system
• Engine coolant level warning switch
• Fuel gauge
• Fuel level sender & transfer fuel pump (below right side second row seat)
• Fuel level sensor 2 (below left side second row seat)
• Fuse 10a
• Fuse panel b2
• G45
• G51
• G61
• Hot at all times
• Instrument cluster control module
• Interior lights system
• Oil press warn
• Outside air temperature sensor
• Outside air temperature sensor (behind right front bumper)
• Park brake
• Radio frequency controlled clock receiver
• Rf clock
• Speedometer
• T32a
• Tachometer
• Transmissions system
• Washer fluid level ind
• Windshield washer fluid level switch

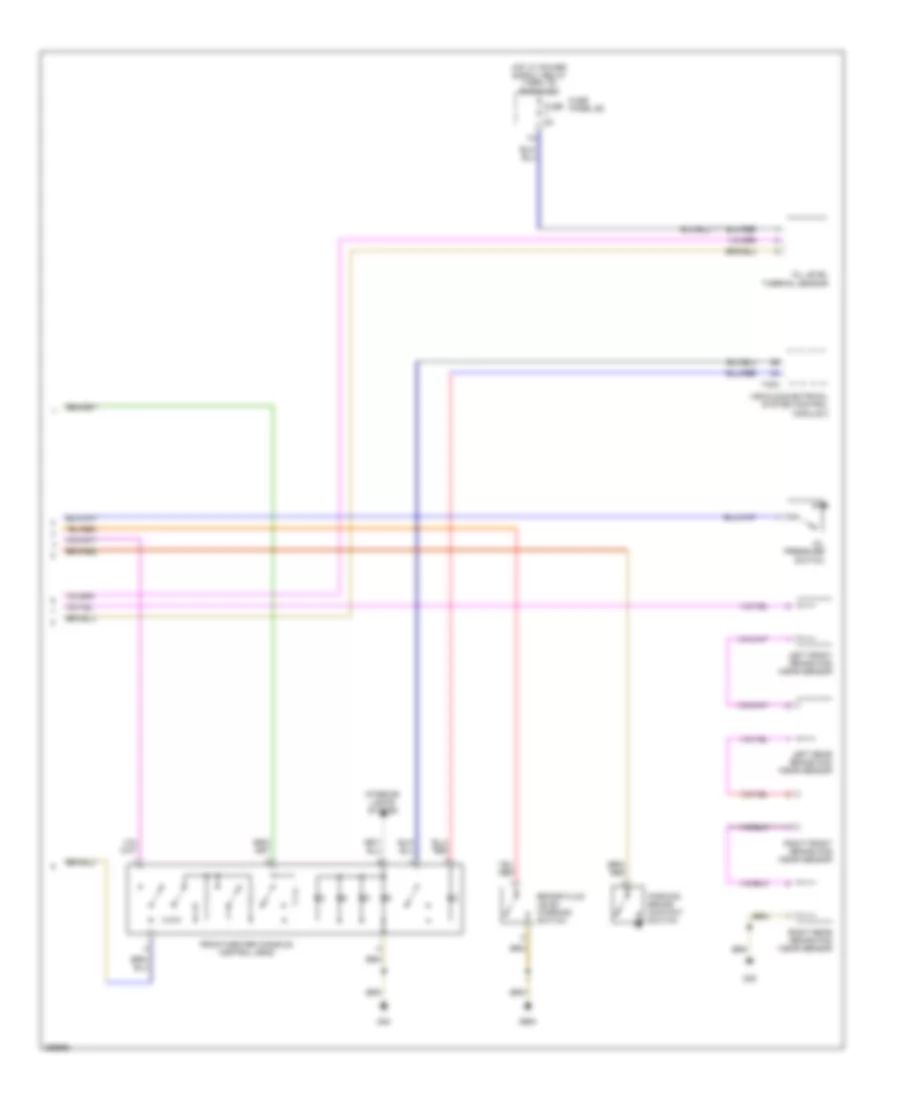

Электросхема панели приборов (2 из 2) для Audi Q7 3.6 2008

Электросхема панели приборов (2 из 2) для Audi Q7 3.6 2008 - Список элементов:

• Brake fluid level warning switch
• Front/center console control head
• Fuse 5a
• Fuse panel b3
• G35
• G45
• G664
• Interior lights system
• Left front brake pad wear sensor
• Left rear brake pad wear sensor
• Oil level thermal sensor
• Oil pressure switch
• Parking brake contact switch
• Right front brake pad wear sensor
• Right rear brake pad wear sensor
• T40a
• Vehicle electrical system control module 2
