Электросхемы ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ Audi A4 2.0T Avant Quattro 2011

ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ

схема датчика износа тормозов для Audi A4 2.0T Avant Quattro 2011

схема датчика износа тормозов для Audi A4 2.0T Avant Quattro 2011 - Список элементов:

• Computer data lines system
• Driver's side fuse panel (behind left end of dash)
• Fuse 20a
• Fuse carrier
• G639 (behind left kick panel)
• Hot at all times
• Instrument cluster control module
• Left front brake pad wear sensor
• T16b
• T17l
• T32b
• Vehicle electrical system control module (under left side of dash)

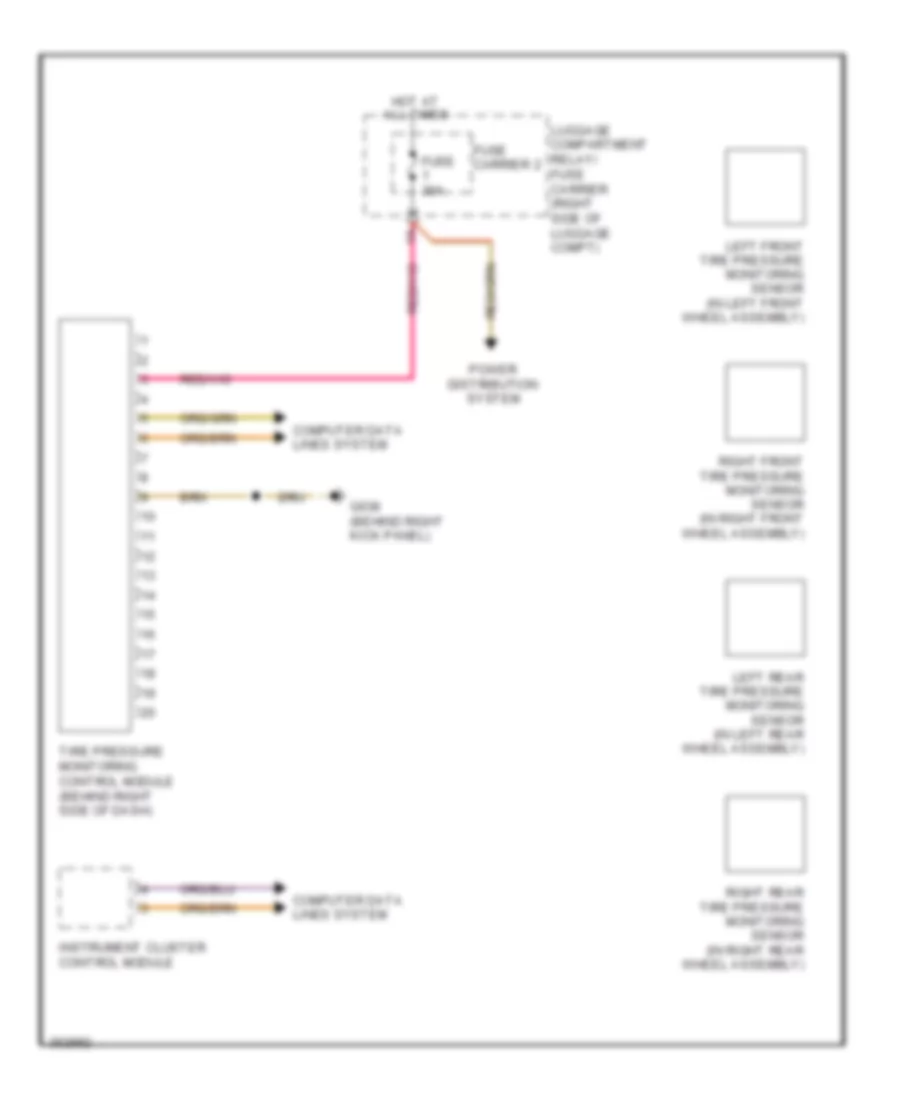

Электросхема системы контроля давления в шинах для Audi A4 2.0T Avant Quattro 2011

Электросхема системы контроля давления в шинах для Audi A4 2.0T Avant Quattro 2011 - Список элементов:

• Computer data lines system
• Fuse 30a
• Fuse carrier 2
• G638 (behind right kick panel)
• Hot at all times
• Instrument cluster control module
• Left front tire pressure monitoring sensor (in left front wheel assembly)
• Left rear tire pressure monitoring sensor (in left rear wheel assembly)
• Luggage compartment relay/ fuse carrier (right side of luggage compt)
• Power distribution system
• Right front tire pressure monitoring sensor (in right front wheel assembly)
• Right rear tire pressure monitoring sensor (in right rear wheel assembly)
• Tire pressure monitoring control module (behind right side of dash)
