Электросхемы БЛОК УПРАВЛЕНИЯ КУЗОВОМ Dodge Durango 2000

БЛОК УПРАВЛЕНИЯ КУЗОВОМ

центральная схема модуля таймера, стандартная комплектация для Dodge Durango 2000

центральная схема модуля таймера, стандартная комплектация для Dodge Durango 2000 - Список элементов:

• (right side of dash)
• Battery
• Central timer module (behind right side of dash)
• Door ajar sw sen
• Door lock system
• F35
• Fuse 15a
• Fuse 20a
• Fused ign sw out
• G10
• G16
• G201
• G201 (right side of dash)
• G26
• G74
• G78
• Ground
• Headlamp sw out
• Headlights system
• Hot at all times
• Hot in run & acc
• Int wiper mode
• Interior lights system
• Junction block (left end of dash)
• Key in ign sw
• Lf door ajar sw
• Liftgate ajar sw
• M102
• M112
• Red
• Tan/red
• Tone request sig
• V10
• V18
• V51
• V52
• Warning system
• Washer sw sens
• Wiper on/off rly
• Wiper park sw
• Wiper switch mux
• Wiper/washer system

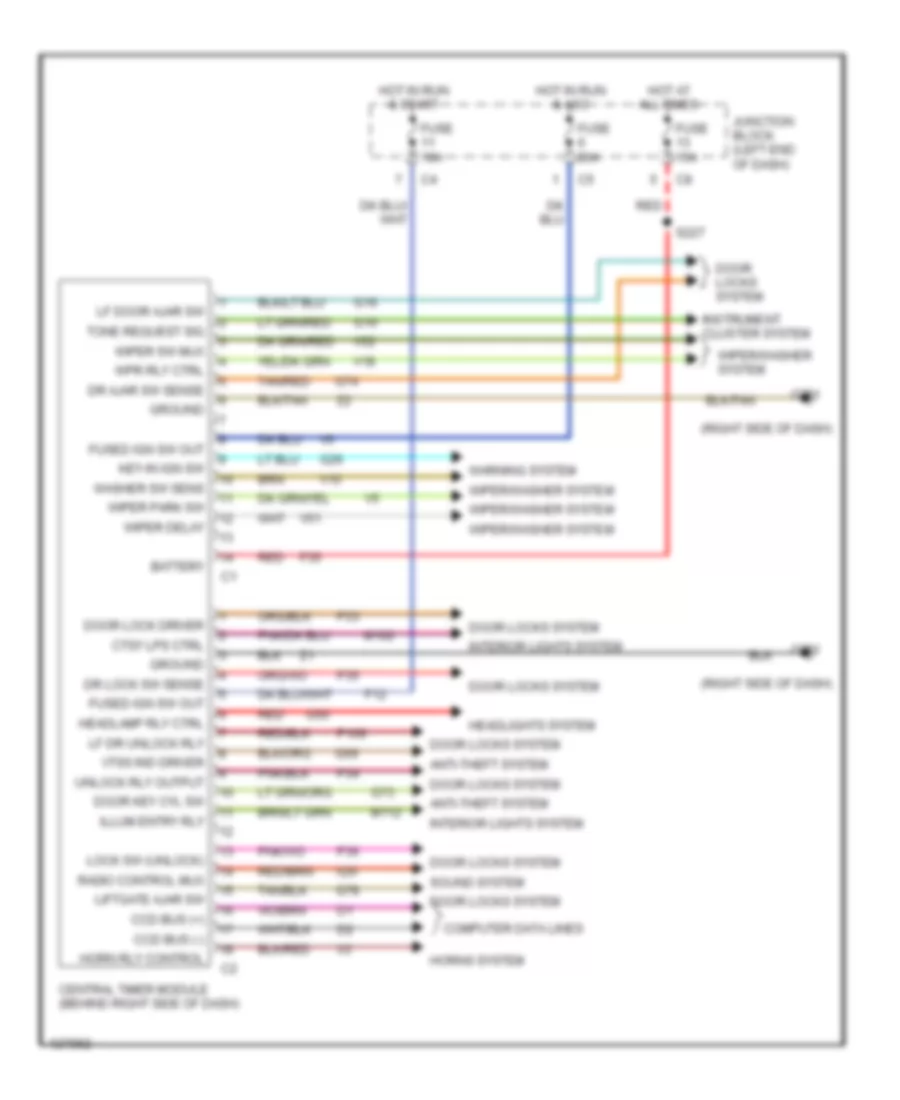

центральная схема модуля таймера, модель Премиум класса для Dodge Durango 2000

центральная схема модуля таймера, модель Премиум класса для Dodge Durango 2000 - Список элементов:

• lock sw (unlock)
• (right side of dash)
• Anti-theft system
• Battery
• Ccd bus (+)
• Ccd bus (-)
• Central timer module (behind right side of dash)
• Computer data lines
• Ctsy lps ctrl
• Door key cyl sw
• Door lock driver
• Door locks system
• Dr ajar sw sense
• Dr lock sw sense
• F12
• F35
• Fuse 10a
• Fuse 15a
• Fuse 20a
• Fused ign sw out
• G10
• G16
• G201
• G26
• G50
• G69
• G73
• G74
• G78
• Ground
• Headlamp rly ctrl
• Headlights system
• Horn rly control
• Horns system
• Hot at all times
• Hot in run & acc
• Hot in run & start
• Illum entry rly
• Instrument cluster system
• Interior lights system
• Junction block (left end of dash)
• Key-in ign sw
• Lf door ajar sw
• Lf dr unlock rly
• Liftgate ajar sw
• M102
• M112
• P109
• P33
• P34
• P35
• P36
• Radio control mux
• Red
• S227
• Sound system
• Tan/red
• Tone request sig
• Unlock rly output
• V10
• V18
• V51
• V52
• Vtss ind driver
• Warning system
• Washer sw sens
• Wiper delay
• Wiper park sw
• Wiper sw mux
• Wiper/washer system
• Wpr rly ctrl
• X20
