СИСТЕМА ОХЛАЖДЕНИЯ

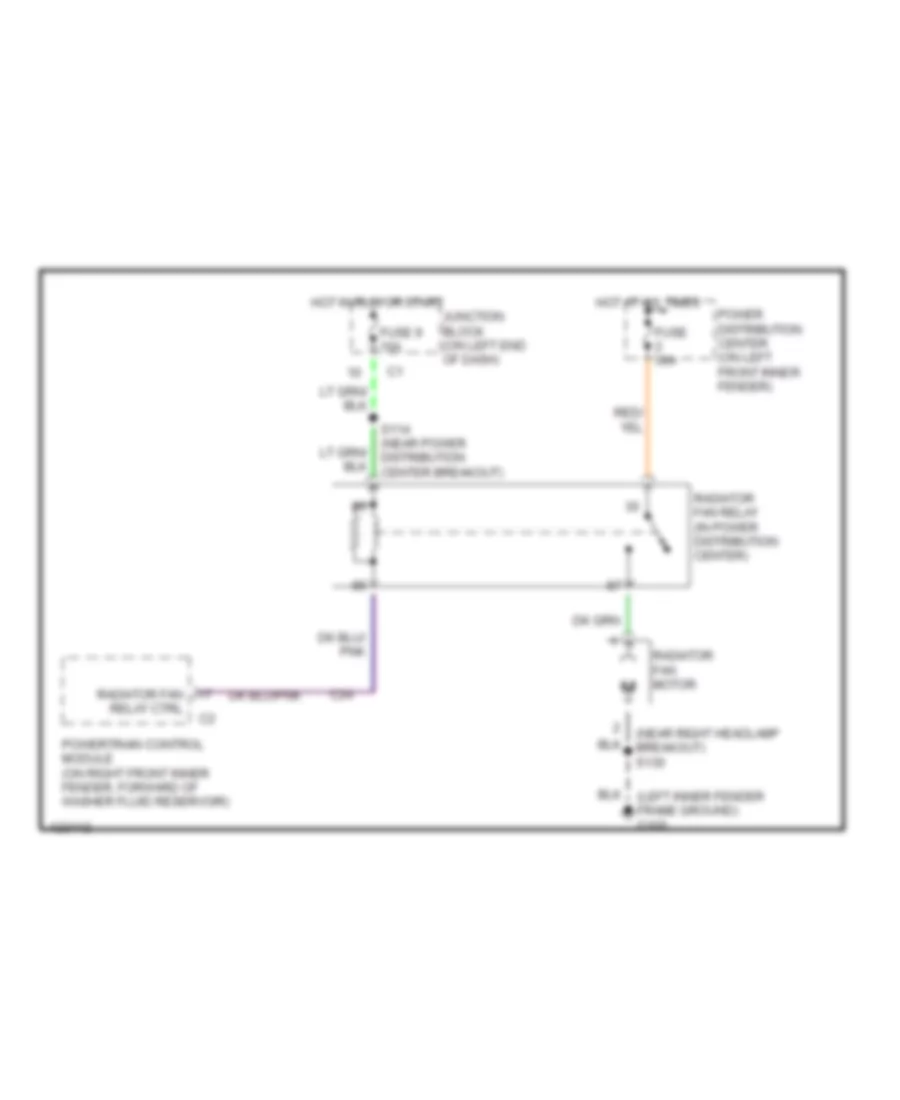

Электросхема системы охлаждения для Dodge Durango 2000

Электросхема системы охлаждения для Dodge Durango 2000 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема системы охлаждения для Dodge Durango 2000 - Список элементов:

  • (left inner fender frame ground) g100
  • (near right headlamp breakout) s130
  • C24
  • Fuse 30a
  • Fuse 9 10a
  • Hot at all times
  • Hot in run or start
  • Junction block (on left end of dash)
  • Power distribution center (on left front inner fender)
  • Powertrain control module (on right front inner fender, forward of washer fluid reservoir)
  • Radiator fan
  • Radiator fan motor
  • Radiator fan relay (in power distribution center)
  • Relay ctrl
  • S114 (near power distribution center breakout)
