Электросхемы Стеклоочистители и Стеклоомыватели Дворники Dodge Durango 2000

Стеклоочистители и Стеклоомыватели Дворники

Электросхема переднего дворника стеклоочистителя и омывателя для Dodge Durango 2000

Электросхема переднего дворника стеклоочистителя и омывателя для Dodge Durango 2000 - Список элементов:

• (base)
• (near right headlamp breakout) s130
• (premium)
• 87a
• Ccd bus (+)
• Ccd bus (-)
• Central timer module (behind right side of dash)
• Computer data lines
• Controller anti-lock brake
• Data link connector (lower left side of dash)
• Delay
• Fuse 6 20a
• G101 (right front inner fender)
• Hot in acc or run
• J/c 2 (in pdc)
• J/c 3 (left side of dash)
• Junction block
• Junction block (left end of dash)
• Multi-function switch
• Off
• Park switch
• Powertrain control module (on right front inner fender)
• S113
• S131 (near right headlamp breakout)
• S170
• V10
• V18
• V51
• V52
• Vehicle speed sensor signal
• Vss output
• W/ 4.7l only
• Wash sense
• Washer switch
• Windshield washer pump (at washer reservoir)
• Wiper delay
• Wiper enable
• Wiper park sense
• Wiper relay (in pdc)
• Wiper relay control
• Wiper switch
• Wper motor (left side of firewall)

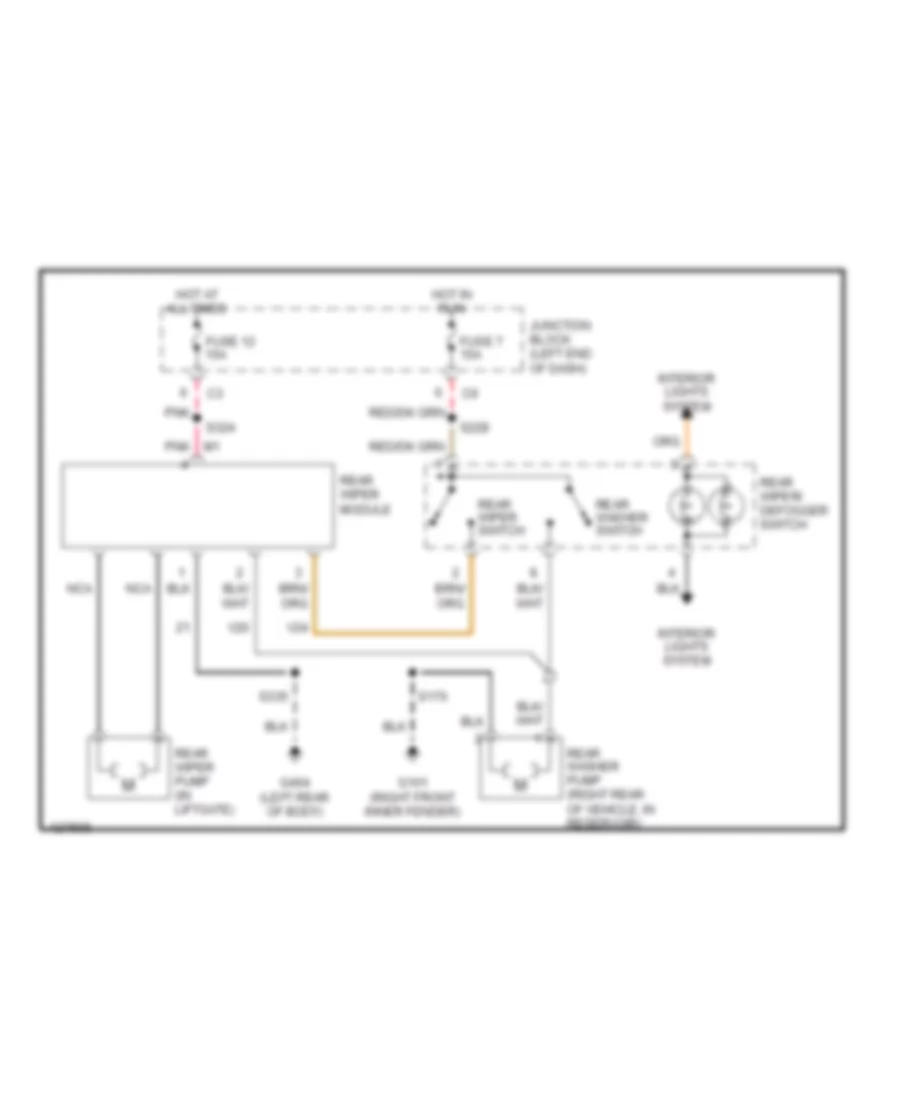

Электросхема заднего стеклоочистителя дворника и омывателя для Dodge Durango 2000

Электросхема заднего стеклоочистителя дворника и омывателя для Dodge Durango 2000 - Список элементов:

• Fuse 12 15a
• Fuse 7 15a
• G101 (right front inner fender)
• G404 (left rear of body)
• Hot at all times
• Hot in run
• Interior lights system
• Junction block (left end of dash)
• Nca
• Pnk
• Pnk m1
• Rear washer pump (right rear of vehicle, in reservoir)
• Rear washer switch
• Rear wiper module
• Rear wiper pump (in liftgate)
• Rear wiper switch
• Rear wiper/ defogger switch
• S170
• S228
• S324
• S335
• V20
• V24
