Электросхемы ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ Dodge Durango 2000

ПРЕДУПРЕЖДАЮЩИЕ СИСТЕМЫ

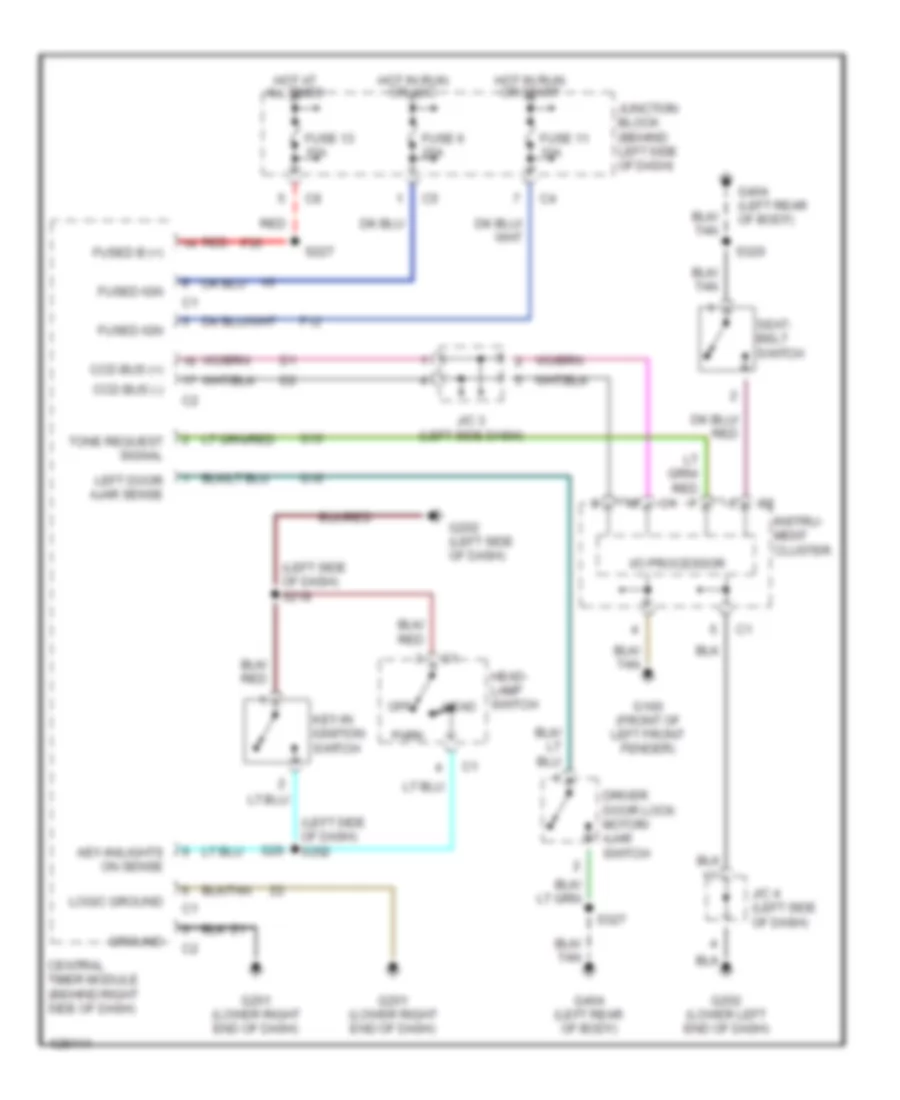

Электросхема предупреждающей системы, стандартная комплектация для Dodge Durango 2000

Электросхема предупреждающей системы, стандартная комплектация для Dodge Durango 2000 - Список элементов:

• (left side of dash) s202
• (left side of dash) s218
• Ccd bus (+)
• Ccd bus (-)
• Central timer module (behind right side of dash)
• Driver door ajar switch
• F35
• Fuse 13 15a
• Fuse 6 20a
• Fused b (+)
• Fused ign
• G10
• G100 (front of left front fender)
• G16
• G201 (lower right end of dash)
• G202 (left side of dash)
• G202 (lower left end of dash)
• G26
• G404 (left rear of body)
• Ground
• Head- lamp switch head
• Hot at all times
• Hot in run or acc
• I/o processor
• Instru- ment cluster
• J/c 3 (left side dash)
• J/c 4 (left side of dash)
• Junction block (behind left side of dash)
• Key-in ignition switch
• Key-in/lights on sense
• Left door ajar sense
• Logic ground
• Off
• Park
• Red
• S320
• Seat- belt switch
• Tone request signal

Электросхема предупреждающей системы, модель Премиум класса для Dodge Durango 2000

Электросхема предупреждающей системы, модель Премиум класса для Dodge Durango 2000 - Список элементов:

• (left side of dash) s202
• (left side of dash) s218
• Ccd bus (+)
• Ccd bus (-)
• Central timer module (behind right side of dash)
• Driver door lock motor/ ajar switch
• F12
• F35
• Fuse 11 10a
• Fuse 13 15a
• Fuse 6 20a
• Fused b (+)
• Fused ign
• G10
• G100 (front of left front fender)
• G16
• G201 (lower right end of dash)
• G202 (left side of dash)
• G202 (lower left end of dash)
• G26
• G404 (left rear of body)
• Ground
• Head- lamp switch head
• Hot at all times
• Hot in run or acc
• Hot in run or start
• I/o processor
• Instru- ment cluster
• J/c 3 (left side dash)
• J/c 4 (left side of dash)
• Junction block (behind left side of dash)
• Key-in ignition switch
• Key-in/lights on sense
• Left door ajar sense
• Logic ground
• Off
• Park
• Red
• S227
• S320
• S327
• Seat- belt switch
• Tone request signal
