ЦЕНТРАЛЬНЫЙ ЗАМОК

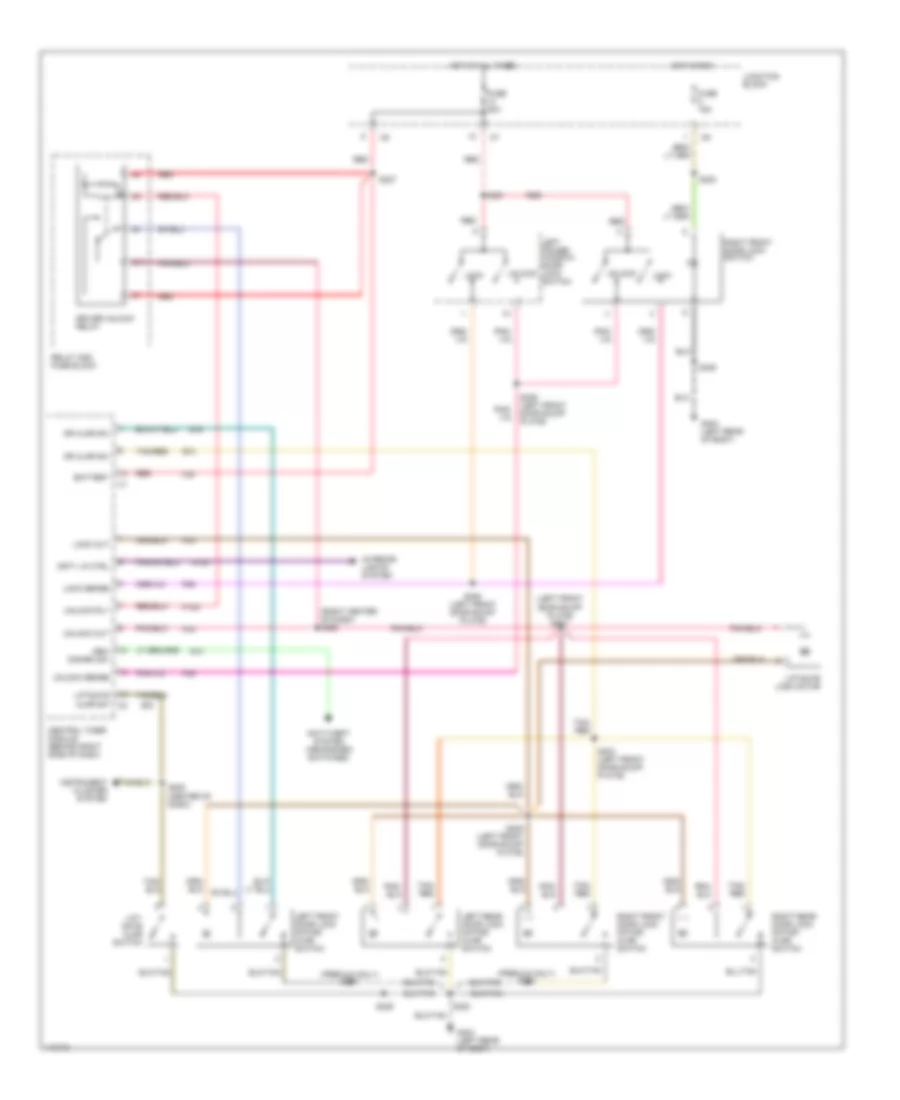

Электросхема центрального замка для Dodge Durango 1999

Электросхема центрального замка для Dodge Durango 1999 https://portal-diagnostov.com/license.html
https://portal-diagnostov.com/license.html Automotive Electricians Portal FZCO Automotive Electricians Portal FZCO
Получить доступ ко всем электросхемам автомобиляDownload PDF file

Электросхема центрального замка для Dodge Durango 1999 - Список элементов:

  • (left front door scuff plate) s307
  • (premium only)
  • (premium only) s327
  • (right center of dash) s222
  • 87a
  • Anti-theft system (arm/disarm switches)
  • Arm/ disarm sw
  • Battery
  • Bll/tan
  • Central timer module (behind right side of dash)
  • Crty lp ctrl
  • Dr ajar sw
  • Driver unlock relay
  • F35
  • Fuse 15a
  • Fuse 20a
  • G16
  • G404 (left rear of body)
  • G73
  • G74
  • G78
  • Hot at all times
  • Hot in run
  • Instrument cluster system
  • Interior lights system
  • Junction block
  • Left front door lock motor/ ajar switch
  • Left power window/ door lock switch
  • Left rear door lock motor/ ajar switch
  • Lift- gate ajar switch
  • Liftgate ajar sw
  • Liftgate lock motor
  • Lock
  • Lock out
  • Lock sense
  • M102
  • P109
  • P33
  • P34
  • P35
  • P36
  • Red
  • Relay and fuse block
  • Right front door lock motor/ ajar switch
  • Right front door lock switch
  • Right rear door lock motor/ ajar switch
  • S208 (center of dash)
  • S227
  • S230
  • S303 (left front door scuff plate)
  • S305 (left front door scuff plate)
  • S308 (left front door scuff plate)
  • S309 (left front door scuff plate)
  • S320
  • S321
  • S328
  • S329
  • S338
  • Tan/ red
  • Tan/red
  • Unlock
  • Unlock out
  • Unlock rly
  • Unlock sense
